Kategooria
32932
Koolatud rulllaager on täppis veeremiselemendi laager, mis on loodud samaaegselt kombineeritud radiaalse ja raske ühesuunalise aksiaalse koormuse käitlemiseks. Selle nimekaimu kooniline geomeetria on võtmetähtsusega, võimaldades tal neid kombineeritud koormusi tõhusalt hallata ja üle kanda.
Koonuse rulllaager
| Iso | 32932 | |
| Kisa | 2007932 | |
| Läbimõõt | d | 160 mm |
| Väljas läbimõõt | D | 220 mm |
| Sisemise rõnga laius | B | 38 mm |
| Välimise rõnga laius | C | 30 mm |
| Kogu laius | T | 38 mm |
| Põhiline dünaamiline koormuse hinnang | C | 177 kn |
| Põhiline staatiline koormuse hinnang | C0 | 318 kn |
| Võrdluskiirus | 1000 R/min | |
| Piirav kiirus | 700 r/min | |
| Kaal | 4,13 kg | |
Struktuur
Tavaline kitsenev rulllaager koosneb neljast põhikomponendist:
- Sisemine rõngas (koonus):On kooniline võidusõidurada.
- Välimine rõngas (tass):Sisaldab sobivat koonilise nurga võidusõidurada.
- Kitsenevad rullid:Täpselt jahvatatud koonilised rullid, mis veerevad sisemise ja välimise rõngaste vahel. Need on põhikoormuse kandvad elemendid.
- Puur/hoidja:Tavaliselt valmistatud tembeldatud terasest või konstrueeritud polümeerist. See ruume ja juhib rullid ühtlaselt, hoides ära kontakti ja tagades sujuva töö.
Põhiomadused
- Erakordne kombineeritud kandevõime:Koopiakujuline disain võimaldab neil laagritel tõhusalt kanda olulisi radiaalseid koormusi koos raskete aksiaalsete koormustega ühes suunas.
- Suurem aksiaalne nihketakistus:Paaridesse paigaldamisel (tavaliselt selja taha või näost näkku) piiravad need võlli ja korpuse vahelist aksiaalset nihet, pakkudes täpset aksiaalset asukohta.
- Kujundus ja paigaldamine paindlikkus:Eraldatavate sise- ja välimiste rõngastega hõlbustavad need hõlpsamat paigaldamist, eemaldamist ja kriitilist laagri kliirensit/eelkoormust. Eelkooriku reguleerimine optimeerib jäikuse ja eluea.
- Lai rakendatavus:Saadaval erineva suurusega seerias, et mahutada mitmekesiseid kandevõime.
Tüüpilised rakendused
Tugeva koormuse mahu ja positsioneerimise täpsuse eest hinnatakse vähenevalt koormavates rakendustes, mis hõlmavad tugevaid koormusi ja šokki, nagu järgmised, näiteks:
- Autotöö:Transmissioonid, diferentsiaalid, rattakeskused (mida sageli kasutatakse paarides).
- Ehitus/põllumajandus:Käigukastid, teljed ja tugirullid ekskavaatorites, laadurites, traktorites.
- Kaevandusseadmed:Purustid, kuulveskid, konveierisüsteemid.
- Metallurgilised seadmed:Rullkael veerevate veskites.
- Tuuleturbiini käigukastid.
- Tööstusmasinad:Käiguvahetajad, pumbad, raskeveokite juhtimissüsteemid.
Koonusega rulllaagrid on ideaalne lahendus usaldusväärseks, tõhusaks ja täpseks pöörlemistamiseks kriitilistes masinarakendustes.
Võtke meiega ühendust
Seotud tooted
GEZ228ES 2RS
Sfäärilised tavalised laagrid, tuntud ka kui liigendlaagrid, on mehaanilised komponendid, mis on ainulaadselt loodud nurga valesti joondamise ja võnkuvate või pöörlevate liikumiste rahuldamiseks ühendatud osade vahel. Erinevalt tavalisest kuulist või rulllaagritest on neil sfäärilise kujuga libisev kontaktpind (sisemine rõngas), mis liigendatakse sobiva sfäärilise välimise rõnga sees. See disain ...

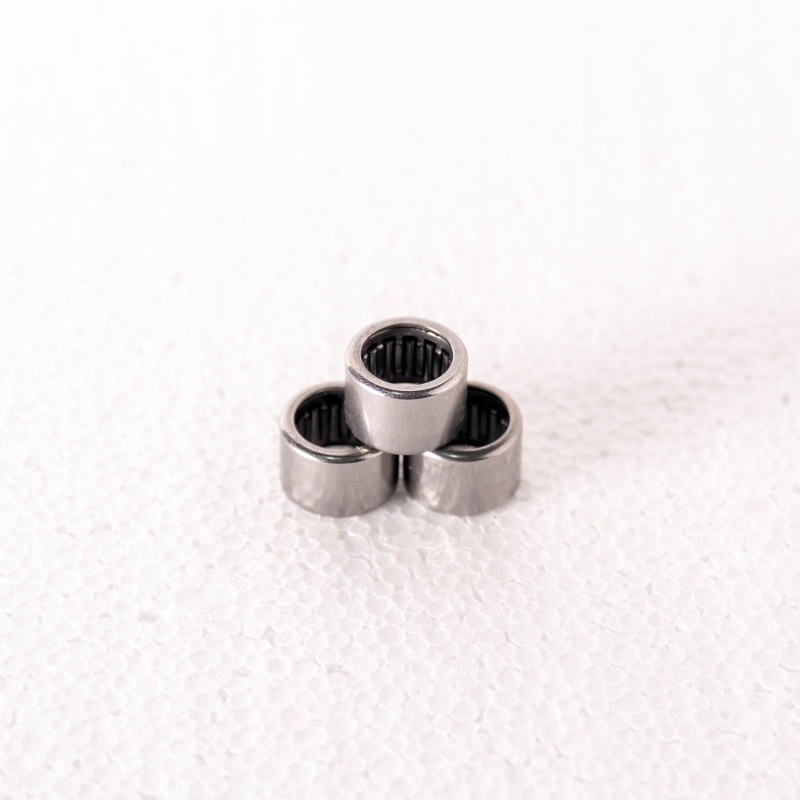

Na6916
