Kategooria
23030 MBW33
Sfääriline rulllaager on väga konstrueeritud veeremiselemendi laager, mis on mõeldud silma paista nõudvates töötingimustes. Selle määrav omadus on selle isevastavus. See kompenseerib automaatselt võlli ja korpuse vahelise valesti joondamise, mis on põhjustatud kinnitusvigudest, võlli läbipaindusest või vundamendist (tavaliselt kuni 1,5 ° - 3 °). See ainulaadne võime muudab need ideaalseks lahenduseks rakenduste jaoks, mis hõlmavad raskeid koormusi, šokikoormusi ja olukordi, kus paindlikkus on vältimatu.
Sfääriline rulllaager
| Iso | 23030 MBW33 | |
| Kisa | 3003130 h | |
| Läbimõõt | d | 150 mm |
| Väljas läbimõõt | D | 225 mm |
| Laius | B | 56 mm |
| Põhiline dünaamiline koormuse hinnang | C | 263 kn |
| Põhiline staatiline koormuse hinnang | C0 | 457 kn |
| Võrdluskiirus | 800 r/min | |
| Piirav kiirus | 700 r/min | |
| Massilaager | 7,818 kg | |
Konstruktsiooni kujundamine
Laager koosneb neljast põhikomponendist:
- Sisemine rõngas:Torub kaks võistlusrada koos ribidega rulluisutamiseks.
- Välimine rõngas:On nõgus sfääriline võidusõiduraja maapinnale. Selle võidusõiduraja kumeruse keskpunkt langeb kokku laagrikeskusega, võimaldades enese joondamist.
- Rullid:Tünnikujulised (sfäärilised) rullid, kas sümmeetrilised või asümmeetrilised, veerevad vabalt välimise rõnga sfäärilise tee piires, võimaldades kallutamist ja pöörlemist.
- Puur:Asetab ja eraldab rullid, minimeerides hõõrdumist ja suunatud pöörlemist. Puurid on tavaliselt valmistatud pressitud terasest või töödeldud messingist. Laagris on kaks rulli rida suure koormusega.
Põhiomadused
- Parem enesejuhtimine:Tallutab võlli olulist valesti joondamist, kaitstes laagrit serva stressi ja enneaegse ebaõnnestumise eest, pikendades kasutusaja.
- Erakordne kandevõime:Tünnirullid säilitavad sfäärilise välimise võidusõidurajaga suure kontaktpinna, võimaldades väga kõrge radiaalse koormuse ja mõõduka kahesuunalise aksiaalse koormuse käitlemist.
- Tugevus ja šokikindlus:Tugev ehitamine tegeleb tõhusalt raskete koormate, löögikoormuste ja vibratsiooniga.
- Optimeeritud sisemine geomeetria:Tagab tõhusa rulli juhendamise, isegi stressi jaotuse, madala hõõrdumise ja jahedama temperatuuri.
- Hoolduse lihtsus (kitsenev avakujundus):Koore- ja adaptervarrukatega versioonid hõlbustavad õlgadeta silindriliste võllide hõlpsat paigaldamist ja lammutamist.
Tüüpilised rakendused
Sfäärilised rulllaagrid on paljude raskete tööstusharude ja nõudlike keskkondade tööhobused, sealhulgas::
- Raske masin: Kaevandusseadmed (purustajad, veskid), metallurgilised taimed (veerevad veskid), tsemendi tootmine (toored veskid, ahjud).
- Materjali käitlemine: Vibreerivad ekraanid, suured konveierid, kopa liftid.
- Elektritootmine: Tuuleturbiini käigukastid, hüdroelektrijaamad, käigukasti reduktorid.
- Muud sektorid: Paberimasinad, mere tõukejõusüsteemid, raudteeteljekarbid (teatud kujundused), tugrullid ja üldine tööstusvõlli tugi.
Võtke meiega ühendust
Seotud tooted
32224
Koolatud rulllaager on täppis veeremiselemendi laager, mis on loodud samaaegselt kombineeritud radiaalse ja raske ühesuunalise aksiaalse koormuse käitlemiseks. Selle nimekaimu kooniline geomeetria on võtmetähtsusega, võimaldades tal neid kombineeritud koormusi tõhusalt hallata ja üle kanda.
UCPA 207-20
UC-seeria laagrid viitavad standardiseeritud, laialt kasutatavatele padjaploki kuullaagritele, millel on adaptervarrukad. Nende tuumas on sügav soonekuuli laager, millel on sfääriline välimise läbimõõt (SPB), mis on mõeldud malmist korpuse sobivasse sfäärilisse avasse. Meetriliste mõõtmetega kinni pidades on see sari…
UCFB206-20
UC-seeria laagrid viitavad standardiseeritud, laialt kasutatavatele padjaploki kuullaagritele, millel on adaptervarrukad. Nende tuumas on sügav soonekuuli laager, millel on sfääriline välimise läbimõõt (SPB), mis on mõeldud malmist korpuse sobivasse sfäärilisse avasse. Meetriliste mõõtmetega kinni pidades on see sari…
6815
Sügav soonekuuli laager on üks kõige laialdasemalt kasutatavaid veeremislaagrite tüüpi. See koosneb siserõngast, välimisest rõngast, teraspallidest ja puurist (või tihenduskomponentidest). Sise- ja välimiste rõngaste sügavad soonevõistlused võimaldavad sellel vastu pidada radiaalsetele koormustele ja piiratud ...

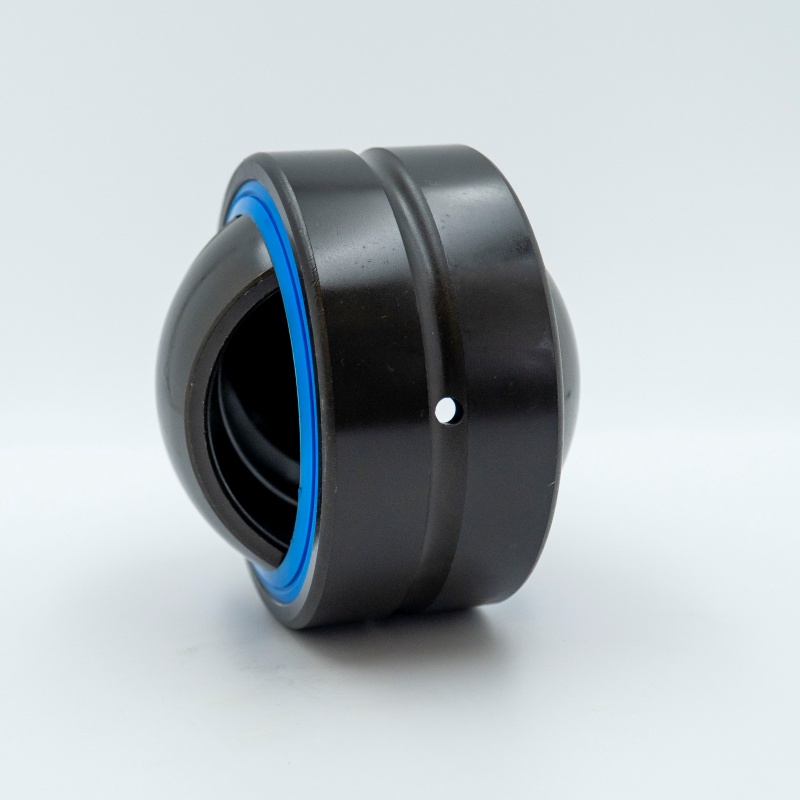

GEZ69ES 2RS
