Kategooria
1203
Iseseisvad kuullaagrid paistavad silma ainulaadse võime pärast automaatselt kompenseerida nurgeline valesti joondamine Võlli ja korpuse vahel. See valesti joondamine võib tuleneda võlli läbipaindest, kinnitusvigudest või vundamendi asustamisest. Erinevalt standardlaagritest pakuvad iseseisvad tüübid suuremat operatiivset paindlikkust, vähendades stressi kontsentratsiooni, mis põhjustavad nõudlikes rakendustes enneaegset ebaõnnestumist.
Iseseisv kuuliklaager
| Iso | 1203 | |
| Kisa | 1203 | |
| Läbimõõt | d | 17 mm |
| Väljas läbimõõt | D | 40 mm |
| Laius | B | 12 mm |
| Põhiline dünaamiline koormuse hinnang | C | 4,74 kn |
| Põhiline staatiline koormuse hinnang | C0 | 1,2 kn |
| Massilaager | 0,073 kg | |
Struktuur
- Nendel laagritel on eristatav kaheteenuste kujundus:
- Kaks rida palli:Juhendatud a sfääriline võidusõidurada töödeldud välisrõngasse. See sfääriline pind on iseseisva võimekuse võti.
- Sisemine rõngas:Sisaldab pallide majutamiseks kahte sügava sooni võidusõidurada.
- Puur:Tavaliselt valmistatud pressitud terasest või tugevdatud polümeerist, see eraldab ja paigutab pallid sileda pöörlemiseks erineva joondamise tingimustes. See konstruktsioon võimaldab sisemist rõngast, kuulidest ja puurist sfäärilise välimise rõnga suhtes pöördeid, võimaldades joondamise korrektsiooni.
Põhiomadused ja eelised
- Automaatne enesejoondamine:Talub nurgeline valesti joondamine tavaliselt kuni 5 kuni 3 kraadi (Sõltuvalt suurusest/kujundusest) vähendab märkimisväärselt kandekomponentide ja külgnevate struktuuride stressi.
- Vähendatud hõõrdumine ja kulumine:Vastavuse kompenseerimine vähendab hõõrdumist ja ebaühtlast koormuse jaotust, mis viib madalama töötemperatuuri ja pikema kasutusaega.
- Kiire jõudlus:Võimalik käsitseda suurte pöörlemiskiirusi nende kuullaagri kujunduse ja optimeeritud sisemise geomeetria tõttu.
- Vastupidavus:Konstrueeritud vastu pidama keerulistele tingimustele nagu mõõdukas vibratsioon ja šokikoormus.
- Vahetus:Sageli on dimensiooniliselt vahetatavad standardsete sügava soone kuullaagritega, lihtsustades versiooniuuendusi, kus probleem on.
Tüüpilised rakendused: tööstused ja keskkonnad
Ise joondatud kuullaagrid on üliolulised kõikjal, kus võlli läbipainde, ebatäpsused või struktuurne settimine võib tekkida:
- Materjali käitlemine:Konveierisüsteemid, kopa liftid, kruvikonveierid (käsitlevad tolmu, prahti, erinevat koormust).
- Põllumajandus- ja põllumajandusmasinad:Traktorid, ühendavad, koristajad (kokku puutuvad mustuse, niiskuse, vibratsiooni ja šokiga).
- Ventilatsioon ja õhu käitlemine:Ventilaatorid, puhurid, HVAC -süsteemid (töötavad keskmise ja suure kiirusega).
- Tööstusvõllid:Eriti mitme laagriga seadistustes toetab valesti joondamist.
- Highway ja ehitus:Mobiilsed seadmed, mis töötavad ebaühtlasel maastikul.
- Protsessitööstus:Mikserid, segajad.
- Tekstiilimasinad:Lõigud, mis nõuavad võlli läbipainde tolerantsi.
Need paistavad silma keskkonnas, kus on mõõdukas tolm, niiskus, vibratsioon ja erinev temperatuur. Nende võime Automaatselt kohandage Muudab need hädavajalikuks, kui võlli täpset joondamist ei saa tagada ega operatsiooni ajal nihkuda. Meie [Yuehengi laager] iseseisvad kuullaagrid on toodetud vastavalt nõudlikele standarditele Parem jõudlus, pikendatud vastupidavus ja vähendatud hooldus seisakuid Teie kriitiliste masinate jaoks.
Võtke meiega ühendust
Seotud tooted

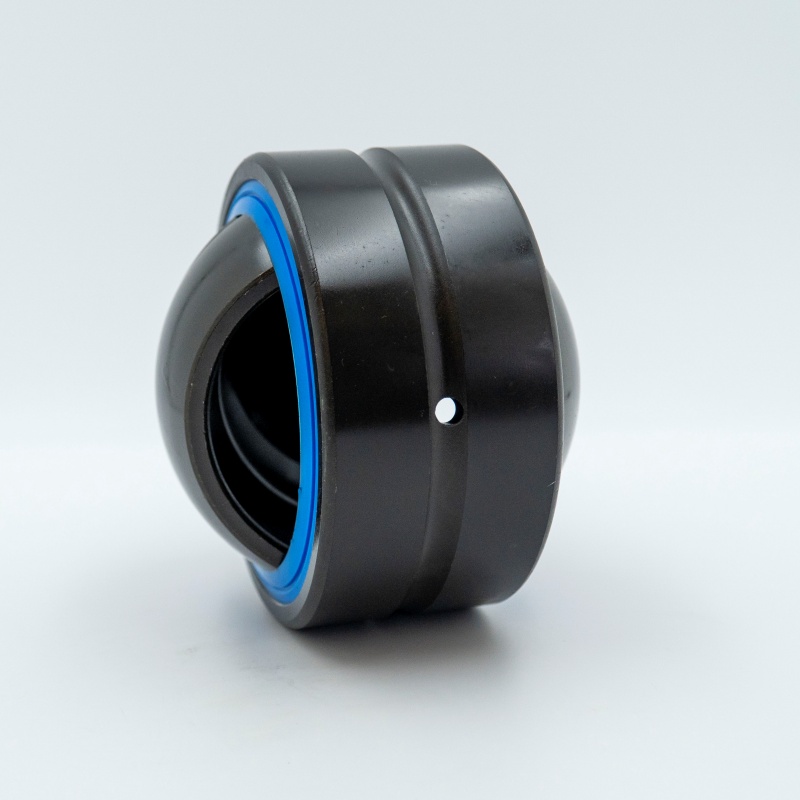

GEZ38ES 2RS
