Categoría
SB204-12
Los rodamientos de la serie UC se refieren a estandarizado, ampliamente utilizado Unidades de rodamiento de bolas de bloque de almohada con mangas adaptadoras. En su núcleo hay un rodamiento de bolas de ranura profunda con un Diámetro externo esférico (SPB) Diseñado para caber en el orificio esférico a juego de una carcasa de hierro fundido. Adherido a dimensiones métricas, esta serie está específicamente diseñada para aplicaciones industriales que exigen alta capacidad de carga, instalación directa y rendimiento confiable.
Rodamientos de la serie UC
| ISO | SB204-12 | |
| Diámetro | d | 3/4 en |
| Diámetro externo | D | 1.8504 en |
| Ancho general del rodamiento | B | 0.9843 en |
| Ancho del anillo exterior | C | 0.5512 en |
| Centro de rodamiento desde el final | s | 0.276 en |
| Distancia de la cara lateral del dispositivo de bloqueo al centro de carreras | S1 | 0.709 en |
| Tornillo | ds | 1/4-28UNF |
| Distancia de la cara lateral al centro de hilo | G | 0.177 en |
| Centro de distancia de o al centro de zona de lubricación | F | 0.165 en |
| Calificación de carga dinámica básica | C | 7.7 KN |
| Calificación de carga estática básica | C0 | 4 kN |
| Cojinete de masa | 0.14 kg | |
Estructura de los rodamientos de la serie UC
Una unidad de rodamiento de UC típica comprende los siguientes componentes clave:
- Alcanzamiento de bloques de almohada:Típicamente hecho de hierro fundido gris o hierro dúctil (por ejemplo, sufijo UC-P), con agujeros de montaje (base de bloques de plomero, con agujeros de pernos o agujeros tacados), proporcionando un soporte y estabilidad robustos.
- Rodamiento de bolas de ranura esférica profana externa:El rodamiento tiene un anillo interno diseñado para caber en un eje cilíndrico estándar (por ejemplo, tolerancia H7). Su anillo exterior presenta un superficie externa esférica que se sienta dentro del orificio esférico de la vivienda.
- Disposición de sellado:Equipado con sellos en ambos lados (generalmente de goma como NBR o FKM) para evitar efectivamente la entrada de contaminantes, suciedad y humedad mientras retiene lubricante interno.
- Dispositivo de bloqueo:Utiliza principalmente un manga del adaptador (tipo excéntrico o de retiro) combinado con una tuerca de bloqueo y una lavadora. Este mecanismo único permite que el rodamiento se asegure firmemente al eje utilizando la fricción, simplificando en gran medida los procesos de montaje y desmontaje. (Nota: Algunas variantes de UC usan un anillo interno de diámetro cónico con una manga adaptadora cónica).
Características clave de los rodamientos de la serie UC
- Capacidad de autoalineación:El ajuste esférico entre el anillo exterior y el orificio de la carcasa permite que el rodamiento se acomode desalineación del eje pequeño (típicamente hasta ± 3 °), compensando los errores de instalación o la desviación del eje.
- Instalación y mantenimiento fácil:El diseño de la unidad previamente ensamblado, combinado con el sistema de bloqueo de la manga del adaptador, habilita extremadamente rápido y sin herramientas Montaje/desmontaje en ejes cilíndricos, minimizando el tiempo de inactividad y los costos de mantenimiento.
- Sellado superior:Los sellos estándar ofrecen una excelente protección contra entornos duros, extendiendo la vida útil del rodamiento.
- Capacidad de carga robusta:La robusta carcasa de hierro fundido y la construcción de rodamiento de bolas de ranura profunda proporcionan un buen capacidad de carga radial y moderado capacidad de carga axial.
- Amplia compatibilidad e intercambiabilidad:Fabricado a los estándares métricos ISO (IS), lo que garantiza la facilidad de reemplazo y el abastecimiento de repuestos a nivel mundial.
Aplicaciones de los rodamientos de la serie UC
Gracias a su durabilidad, facilidad de uso y rendimiento confiable, los rodamientos de UC se encuentran en una amplia gama de industrias y aplicaciones:
- Maquinaria agrícola (tractores, cosechadoras, plantadores)
- Equipo de transmisión (transportadores de cinta, transportadores de rodillos)
- Sistemas de ventilación y HVAC (ventiladores)
- Maquinaria de manejo de materiales
- Equipo de construcción
- Líneas de procesamiento de alimentos y bebidas
- Maquinaria textil
- Unidades industriales generales (motores, cajas de cambios, poleas)
Elegir los rodamientos de la serie UC significa elegir confiabilidad, rentabilidad y eficiencia operativa.
Contáctenos
Productos relacionados

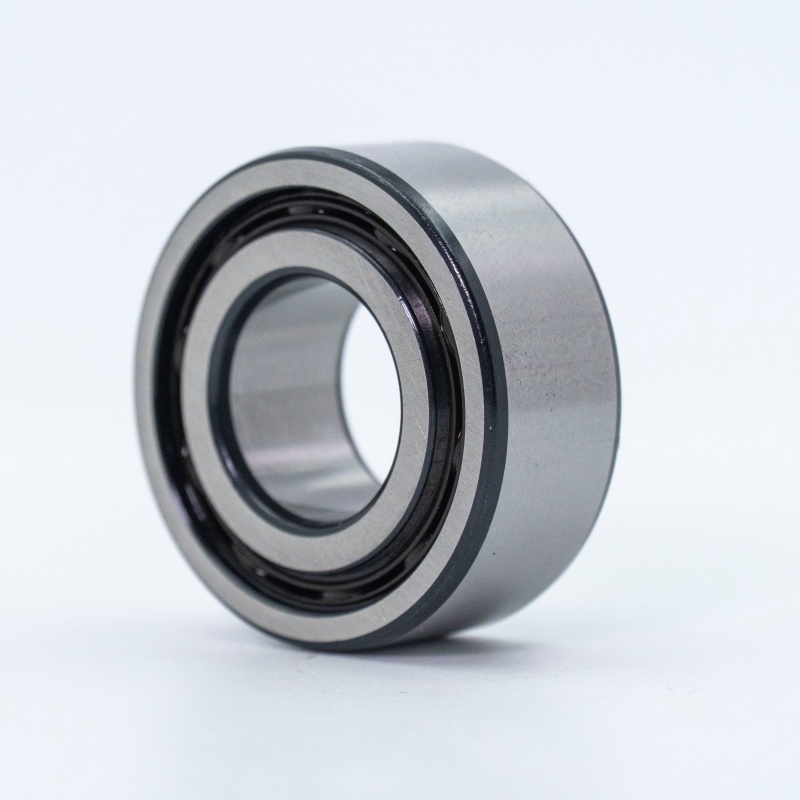

3210 2RS
