Categoría
Ge6e
Los cojinetes lisos esféricos, también conocidos como cojinetes de articulación, son componentes mecánicos diseñados de manera exclusiva para acomodar la desalineación angular y los movimientos oscilantes o giratorios entre las partes conectadas. A diferencia de los cojinetes estándar de bola o rodillo, presentan una superficie de contacto deslizante de forma esférica (anillo interno) que se articula dentro de un anillo externo esférico a juego. Este diseño permite el movimiento en múltiples direcciones simultáneamente.
Rodamiento de liso esférico
| ISO | Ge6e | |
| Diámetro | d | 6 mm |
| Diámetro externo | D | 14 mm |
| Ancho | B | 6 mm |
| Anillo exterior de ancho | C | 4 mm |
| Calificación de carga dinámica básica | Dyn.C | 2.04 kN |
| Calificación de carga estática básica | Stat.co | 10.2 kN |
| Anillo interno del diámetro de la vía racional | dk | 10 mm |
| Dimensión del chaflán | R1s | 0.3 mm |
| Anillo exterior de la dimensión del chaflán | R2s | 0.3 mm |
| Cojinete de masa | 0.004 kg | |
Estructura
Nuestros rodamientos lisos esféricos consisten en dos componentes principales:
- Anillo interno:El anillo interno presenta un diámetro externo esférico convexo que actúa como superficie deslizante.
- Anillo exterior:El anillo exterior tiene un orificio esférico cóncavo a juego. Dependiendo del tipo, el anillo externo puede ser simple (para presionar a las carcasas), presentar una brida (para ubicación radial) o incluir un vástago integral (tipo de extremo de varilla). Las superficies de contacto deslizantes generalmente se diseñan con revestimientos especiales de baja fricción o tratamientos superficiales para minimizar el desgaste y mejorar el rendimiento.
Características clave
- Autoalineante:Acomoda una desalineación estática y dinámica significativa (deflexión del eje, errores de montaje).
- Alta capacidad de carga:Diseñado para soportar cargas radiales altas, cargas axiales o cargas combinadas en varias direcciones.
- Absorción de choque:Capaz de amortiguar las cargas de impacto y la vibración.
- Opciones de bajo mantenimiento:Muchos tipos cuentan con diseños robustos, sin sellos o materiales resistentes a la corrosión para operación sin mantenimiento o intervalos de servicio extendidos en condiciones duras.
- Movimiento suave:Las superficies deslizantes de baja fricción aseguran una articulación precisa.
- Diseño compacto:Ahorrar espacio en comparación con múltiples rodamientos que logran una articulación similar.
Industrias de aplicaciones primarias
Los rodamientos esféricos son indispensables en entornos de ingeniería exigentes, particularmente en:
- Automotriz y transporte:Sistemas de suspensión, enlaces de dirección, transmisiones.
- Maquinaria industrial:Cilindros hidráulicos, equipo de manejo de materiales, maquinaria de envasado, maquinaria agrícola.
- Equipo de construcción e ingeniería:Juntas de boom de excavadoras, enlaces de grúa, cargadores.
- Agricultura:Tractores, cosechadoras, arados.
- Minería:Rodamientos robustos para ejercicios, transportadores, trituradoras bajo cargas extremas y contaminación.
- Energía eólica:Sistemas de tono y guiñada que requieren confiabilidad bajo cargas variables y condiciones climáticas.
Aplicaciones típicas en maquinaria y entornos
Estos rodamientos son esenciales en puntos de articulación críticos como:
- Puntos de pivote:Brazos de enlace, conjuntos de palanca.
- Cilindro hidráulico/neumático:Ojos de barra y valores.
- Sistemas de control:Actuadores, enlaces que requieren un movimiento preciso.
- Juntas de suspensión:Juntas articuladas en vehículos y equipos.
- Entornos duros:Ambientes con polvo, suciedad, humedad, temperaturas altas/bajas y exposición a productos químicos o agua de mar (utilizando variantes resistentes a la corrosión).
Nuestros rodamientos esféricos diseñados con precisión ofrecen soluciones de articulación confiables para los desafíos industriales más difíciles del mundo.
Contáctenos
Productos relacionados

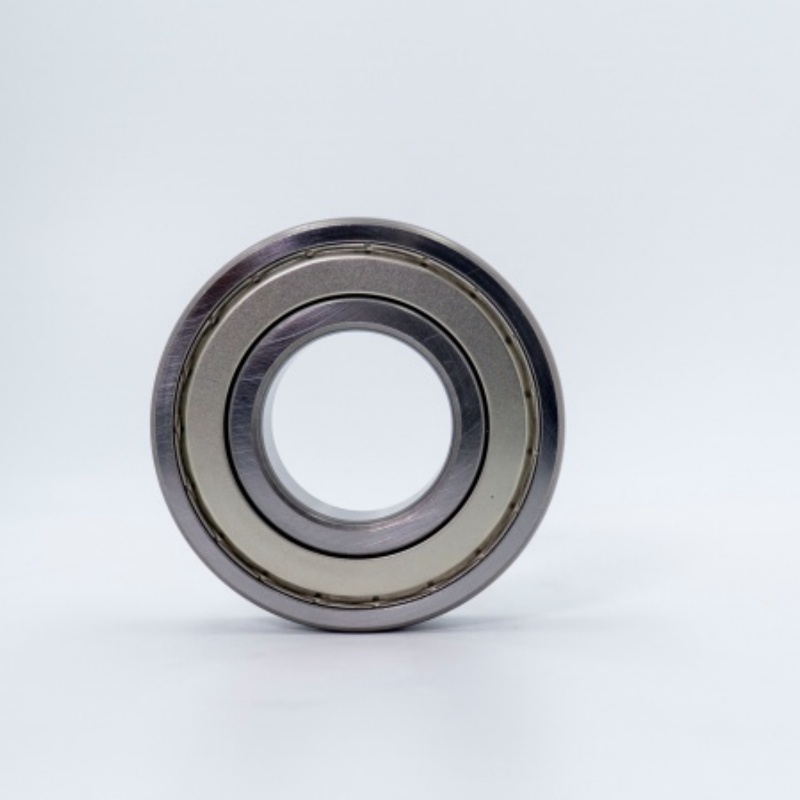

626 zz
