Categoría
32930
El cojinete de rodillo cónico es un cojinete de elemento de rodadura de precisión diseñado para manejar cargas axiales de dirección única combinadas y pesadas simultáneamente. Su geometría cónica homónima es clave, lo que le permite administrar y transferir de manera eficiente estas cargas combinadas.
Rodamiento de rodillos con cónico
| ISO | 32930 | |
| Gosto | 2007930 | |
| Diámetro | d | 150 mm |
| Diámetro externo | D | 210 mm |
| Ancho del anillo interior | B | 38 mm |
| Ancho del anillo exterior | C | 30 mm |
| Ancho total | T | 38 mm |
| Calificación de carga dinámica básica | C | 171 KN |
| Calificación de carga estática básica | C0 | 297 kN |
| Velocidad de referencia | 1000 r/min | |
| Velocidad limitante | 700 r/min | |
| Peso | 3.9 kg | |
Estructura
Un rodamiento de rodillos cónico estándar consta de cuatro componentes principales:
- Anillo interno (cono):Cuenta con una vía cónica.
- Anillo exterior (taza):Cuenta con una vía de pista de ángulo cónico a juego.
- Rolleros cónicos:Precisamente molidos de rodillos cónicos que rodan entre las carreras del anillo interno y externo. Son los elementos núcleo de carga.
- Jaula/retenedor:Típicamente hecho de acero estampado o polímero de ingeniería. España y guía los rodillos de manera uniforme, evitando el contacto y asegurando un funcionamiento suave.
Características clave
- Capacidad de carga combinada excepcional:El diseño cónico permite que estos rodamientos transporten eficientemente cargas radiales significativas junto con cargas axiales pesadas en una dirección.
- Resistencia de desplazamiento axial superior:Cuando se montan en pares (típicamente consecutivos o cara a cara), restringen el desplazamiento axial entre el eje y la carcasa, ofreciendo una ubicación axial precisa.
- Diseño y flexibilidad de montaje:Con anillos internos y externos separables, facilitan la instalación más fácil, la eliminación y la eliminación crítica del cojinete/ajuste de precarga. Ajustar la precarga optimiza la rigidez y la vida útil.
- Aplicabilidad amplia:Disponible en series de diferentes tamaños para acomodar diversas necesidades de capacidad de carga.
Aplicaciones típicas
Valorado por su capacidad de carga robusta y precisión de posicionamiento, los rodamientos de rodillos cónicos se usan ampliamente en aplicaciones exigentes que involucran cargas y shock pesados, como:
- Automotor:Transmisiones, diferenciales, cubos de ruedas (a menudo utilizados en pares).
- Construcción/Agricultura:Cajas de cambios, ejes y rollos de soporte en excavadoras, cargadores, tractores.
- Equipo minero:Trituradores, molinos de pelota, sistemas transportadores.
- Equipo metalúrgico:Rollos en el cuello en molinos.
- Cajas de cambios de turbina eólica.
- Maquinaria industrial:Reductores de engranajes, bombas, sistemas de accionamiento de servicio pesado.
Los rodamientos de rodillos cónicos son la solución ideal para un soporte rotacional confiable, eficiente y preciso en aplicaciones de maquinaria crítica.
Contáctenos
Productos relacionados
6302 2RS
Un rodamiento de bolas de ranura profunda es uno de los tipos de rodamientos más utilizados. Consiste en un anillo interno, un anillo exterior, bolas de acero y una jaula (o componentes de sellado). Las pistas de ritmo profundo en los anillos internos y exteriores le permiten soportar cargas radiales y limitado ...
22336 MBW33
Un cojinete de rodillo esférico es un cojinete de elemento de rodadura altamente diseñado diseñado para sobresalir en condiciones de operación exigentes. Su característica definitoria es su capacidad de autoalineación. Compensa automáticamente la desalineación entre el eje y la carcasa, causado por errores de montaje, desviación del eje o asentamiento de la base (generalmente hasta 1.5 ° - 3 °). Este…

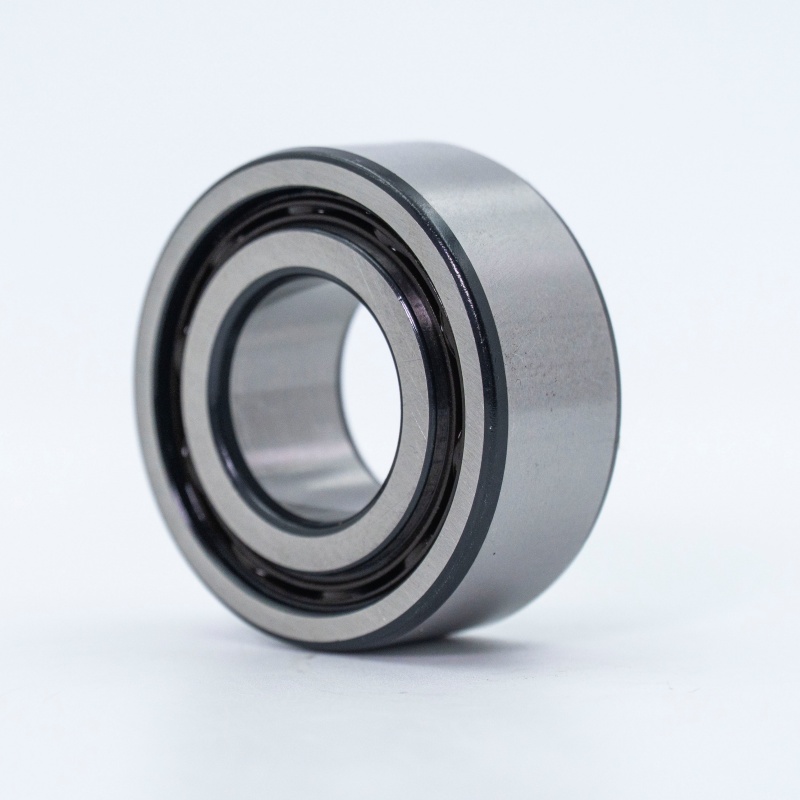

3208
