Categoría
3203
Los rodamientos de bolas de contacto angular de doble fila son un tipo especializado de rodamiento de rodamiento caracterizado por tener Dos hileras de bolas de acero arreglado entre las carreras de anillo interno y exterior, con las pistas de carreras compensar entre sí a lo largo del eje del rodamiento. Este diseño hace que la línea de contacto entre las bolas y las pistas ángulo (ángulo de contacto) con el plano radial del rodamiento. La existencia de este ángulo de contacto es clave para permitir que estos rodamientos Simultáneamente admite cargas radiales y axiales. En comparación con los rodamientos de bolas de contacto angular de una sola fila, el diseño de doble fila ofrece una capacidad de transporte de carga significativamente mayor (especialmente cargas axiales) y rigidez.

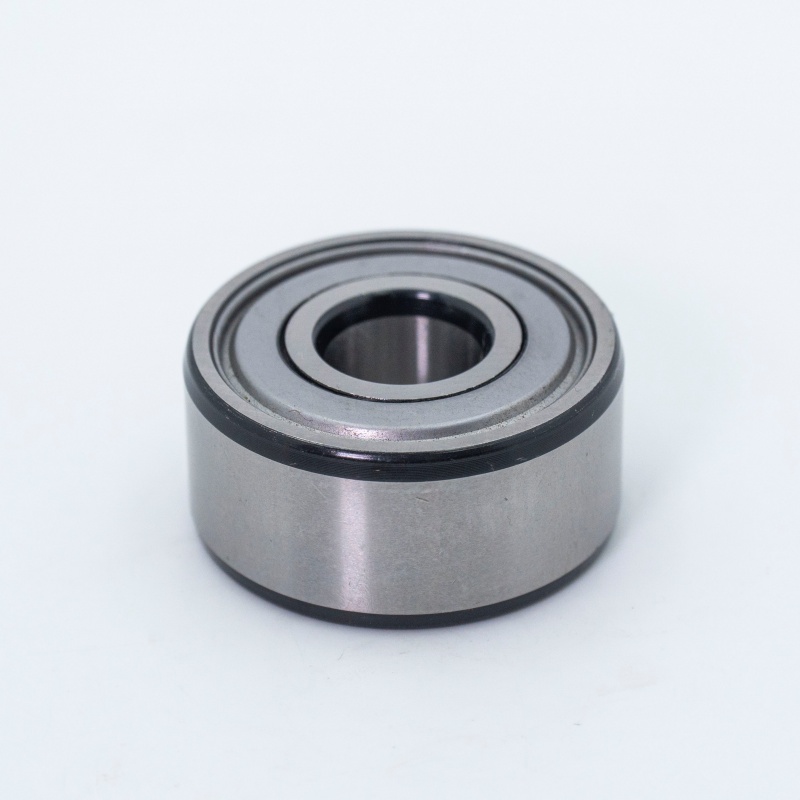

Rodamiento de bolas de contacto angular de doble fila

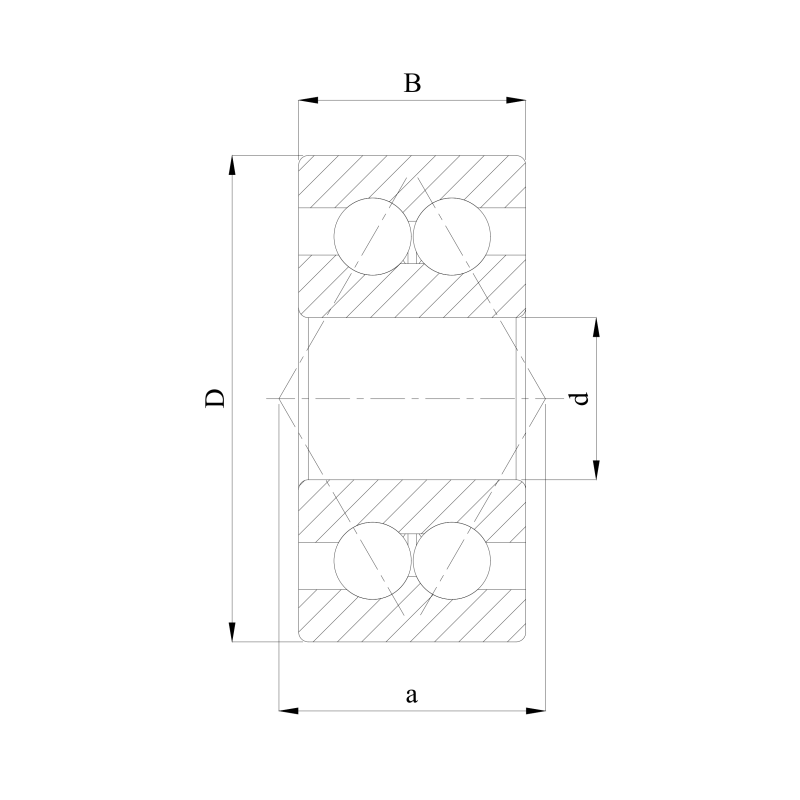

| ISO | 3203 | |
| Gosto | 3056203 | |
| Diámetro | d | 17 mm |
| Diámetro externo | D | 40 mm |
| Ancho | B | 17.5 mm |
| Calificación de carga dinámica básica | C | 8.4 kN |
| Calificación de carga estática básica | C0 | 5.19 kN |
| Velocidad de referencia | 6000 r/min | |
| Velocidad limitante | 9000 r/min | |
| Cojinete de masa | 0.096 kg | |
Características de los rodamientos de bolas de contacto angular de doble fila
- Alta capacidad de carga:Las dos filas de bolas aumentan sustancialmente la capacidad de carga radial y axial (particularmente axial bidireccional) del rodamiento.
- Alta rigidez:La estructura de doble fila proporciona rigidez y estabilidad superiores en momentos de volcado o cargas combinadas, ofreciendo una mayor resistencia a la deformación.
- Soporte de carga axial bidireccional:Esta es la ventaja más destacada de los rodamientos de bolas de contacto angular de doble fila. Un solo rodamiento puede soportar cargas axiales de Ambas direcciones (por ejemplo, izquierda y derecha) mientras mantiene una alta precisión y rigidez. No hay necesidad de emparejar cojinetes de una sola fila para lograr el soporte bidireccional.
- Precisión de alta ejecución:Fabricado a estándares de alta precisión, asegurando un rendimiento rotacional suave y preciso.
- Compacidad:A pesar de tener dos filas de bolas, su diseño es generalmente más compacto que usar una combinación de dos cojinetes de fila individuales aderacados o cara a cara, ahorrando espacio de montaje.
- Instalación simplificada:Como unidad integral, la instalación es más simple que los cojinetes de una sola fila y garantiza un espacio libre predeterminado o condición de precarga.
- Ajuste de precarga:Muchos rodamientos de contacto angulares de doble fila estándar se suministran con una precarga optimizada (luz o mediana) para el mejor equilibrio de rigidez, precisión de ejecución y vida útil.
Clasificación de rodamientos de bolas de contacto angular de doble fila
- Los rodamientos de bolas de contacto angular de doble fila se clasifican principalmente en función de su ángulo de contacto y características de diseño:
- Por ángulo de contacto:
- 15 ° ángulo de contacto:Énfasis en la capacidad de alta velocidad; Adecuado para cargas axiales moderadas pero requisitos de alta velocidad.
- Ángulo de contacto de 25 ° (más común):Ofrece una combinación equilibrada de capacidad de carga radial/axial, rigidez y velocidad; el tipo más utilizado.
- Ángulo de contacto de 30 °/40 °:Se centra en la alta capacidad de carga axial y la rigidez; Adecuado para cargas predominantemente axiales a velocidades relativamente más bajas.
- Por diseño estructural:
- Tipo estándar:Anillo exterior sólido y anillos internos separables (a menudo con bridas o costillas). Diseño más común (por ejemplo, 3300, 3200 series).
- Tipo sellado/protegido:Equipados con sellos de goma de contacto (RS/2RS) o escudos sin contacto (ZZ/2Z) para entornos que requieren protección contra el polvo, la humedad o la retención de lubricantes.
- Anillo exterior con bridas:El anillo exterior presenta una brida para una fácil posicionamiento axial e instalación simplificada.
- Diámetro cónico:El anillo interno tiene un orificio cónico para el ajuste de espacio libre/precarga por desplazamiento axial.
- Diseños de alta carga/especiales:Tales como anillos internos o externos de doble división (por ejemplo, algunos diseños de la serie 3200), optimizados para la distribución del estrés de contacto para mejorar aún más la capacidad de carga axial.
- Por serie de tamaño:Clasificado de acuerdo con los estándares de la serie ISO Dimension (por ejemplo, 32, 33 series), lo que indica diferentes relaciones de ancho a diámetro.
- Por ángulo de contacto:
Aplicaciones de rodamientos de bolas de contacto angular de doble fila
Aprovechando su alta rigidez, precisión y capacidad para manejar el empuje bidireccional, los rodamientos de bolas de contacto angular de doble fila se usan ampliamente en aplicaciones que requieren soporte para cargas combinadas (especialmente fuerzas axiales bidireccionales y momentos de volcado) y exigentes alta precisión rotacional. Los ejemplos incluyen:
- Husos de la máquina herramienta:Rodamientos para husillos en tornos, fresadoras, máquinas de molienda, etc., donde son una de las aplicaciones más frecuentes.
- Cajas de cambios:Soporte para ejes de salida en reductores de engranajes planetarios y cajas de cambios industriales (a menudo requieren empuje axial e soporte de momento inclinado).
- Bombas industriales:Soporte de eje en bombas centrífugo, bombas de tornillo, etc., manejando cargas axiales radiales y bidireccionales.
- Construcción/maquinaria agrícola:Los pozos de transmisión, anillos de juego.
- Impresión de maquinaria:Rodamientos de cilindros, que requieren alta precisión y operación suave.
- Maquinaria de plástico y caucho:Soporte de tornillo en extrusoras, rodamientos de rollo en calendarios/mezcladores.
- Fans/sopladores:Soporte del rotor en ventiladores de alta velocidad.
- Automotor:Aplicaciones limitadas de alto rendimiento (por ejemplo, rodamientos de liberación de embrague de alta gama), pero menos comunes que los rodamientos de una fila única o de cuatro puntos debido a limitaciones de espacio.
- Juntas de robot.
Nota: Ofrecemos una amplia gama de rodamientos de bolas de contacto angular de doble fila. Póngase en contacto con nosotros para seleccionar el rodamiento óptimo para sus requisitos de aplicación específicos (magnitud y dirección de carga, velocidad, requisitos de precisión, espacio de montaje, condiciones ambientales, etc.).
