Kategorio
Ge8e
Sferaj ebenaĵoj, ankaŭ konataj kiel artaj ruloj, estas mekanikaj komponentoj unike desegnitaj por akomodi angulan misregadon kaj osciladon aŭ rotacii movojn inter konektitaj partoj. Male al normaj pilkaj aŭ rulaj ruliloj, ili havas sferan formitan glitantan kontaktan surfacon (interna ringo) artikante ene de kongrua sfera ekstera ringo. Ĉi tiu dezajno permesas movadon en multnombraj direktoj samtempe.
Sfera ebena portado
| ISO | Ge8e | |
| Portita diametro | d | 8 mm |
| Ekstera diametro | D | 16 mm |
| Larĝo | B | 8 mm |
| Larĝa ekstera ringo | C | 5 mm |
| Baza dinamika ŝarĝa takso | Dyn.c | 3.3 kN |
| Baza statika ŝarĝa takso | Stat.co | 16,5 kN |
| Kureja diametro interna ringo | dk | 13 mm |
| Chamfer -dimensio portis | R1s | 0,3 mm |
| Chamfer Dimension Ekstera Ringo | R2s | 0,3 mm |
| Amasa portado | 0,007 kg | |
Strukturo
Niaj sferaj ebenaĵoj konsistas el du primaraj komponentoj:
- Interna ringo:La interna ringo havas konveksan sferan eksteran diametron agantan kiel la glitanta surfaco.
- Ekstera ringo:La ekstera ringo havas kongruan konkavan sferan truon. Depende de la tipo, la ekstera ringo povas esti simpla (por premi en loĝejojn), prezenti flanĝon (por radia loko), aŭ inkluzivi integran shangon (tipo de vergo). Glitantaj kontaktaj surfacoj estas tipe kreitaj kun specialaj malalt-frotaj tegaĵoj aŭ surfacaj traktadoj por minimumigi eluziĝon kaj plibonigi rendimenton.
Ŝlosilaj trajtoj
- Mem-aliganta:Gastigas signifan statikan kaj dinamikan misregadon (ŝaf -deflankado, muntado de eraroj).
- Alta ŝarĝa kapacito:Inĝenierita por rezisti altajn radiajn ŝarĝojn, aksajn ŝarĝojn, aŭ kombinitajn ŝarĝojn en diversaj direktoj.
- Ŝoka absorbo:Kapabla malsekigi efikajn ŝarĝojn kaj vibron.
- Malaltaj prizorgaj elektoj:Multaj specoj prezentas fortikajn, senĉesajn desegnojn aŭ korod-rezistemajn materialojn por prizorgado-libera operacio aŭ plilongigitaj servaj intervaloj en severaj kondiĉoj.
- Milda movado:Malalt-frotaj glitantaj surfacoj certigas precizan prononcon.
- Kompakta Dezajno:Ŝparado de spaco kompare kun multoblaj ruliloj atingantaj similan prononcon.
Primaraj Aplikaj Industrioj
Sferaj ebenaĵoj estas nemalhaveblaj en postulantaj inĝenieristikaj medioj, precipe en:
- Aŭtomobilo kaj Transportado:Suspensaj sistemoj, stirantaj ligoj, veturadoj.
- Industria Maŝinaro:Hidraŭlikaj cilindroj, materialo pri uzado de materialoj, pakaĵmaŝinaro, agrikultura maŝinaro.
- Konstruado kaj Inĝenieristika Ekipaĵo:Eksplodaj eksplodaj artikoj, gruaj ligoj, ŝarĝiloj.
- Agrikulturo:Traktoroj, rikoltistoj, plugiloj.
- Minado:Fortikaj ruliloj por boriloj, transportiloj, dispremiloj sub ekstremaj ŝarĝoj kaj poluado.
- Vento -Energio:Pitch kaj yaw -sistemoj postulantaj fidindecon sub diversaj ŝarĝoj kaj vetercirkonstancoj.
Tipaj aplikoj en maŝinaro kaj medioj
Ĉi tiuj ruloj estas esencaj en kritikaj artikolaj punktoj kiel:
- Pivotaj punktoj:Ligaj brakoj, levilaj asembleoj.
- Hidraŭlika/pneŭmatika cilindro:Rod Eyes kaj Clevises.
- Kontrolaj Sistemoj:Aktoroj, ligoj postulantaj precizan movadon.
- Suspensaj artikoj:Artikolitaj artikoj en veturiloj kaj ekipaĵo.
- Severaj medioj:Medioj kun polvo, malpuraĵo, humideco, altaj/malaltaj temperaturoj, kaj ekspozicio al kemiaĵoj aŭ marakvo (uzantaj korod-rezistemajn variantojn).
Niaj precizecaj sferaj ebenaĵoj ofertas fidindajn prononcajn solvojn por la plej malfacilaj industriaj defioj de la mondo.
Kontaktu nin
Rilataj produktoj
23038 CAW33
Sfera rulpremilo estas tre kreita ruliĝanta-elementa portado desegnita por elstari en postulantaj operaciaj kondiĉoj. Ĝia difina trajto estas ĝia mem-aliga kapablo. Ĝi aŭtomate kompensas misregadon inter la ŝafto kaj loĝejo, kaŭzita de muntado de eraroj, deflankiĝo de ŝafto aŭ fundamento (tipe ĝis 1,5 ° - 3 °). Ĉi ...
6021
Profunda fendo -pilko portanta estas unu el la plej uzataj specoj de ruliĝantaj ruloj. Ĝi konsistas el interna ringo, ekstera ringo, ŝtalaj buloj kaj kaĝo (aŭ sigelantaj komponentoj). La profundaj fendaj vetkuroj sur la internaj kaj eksteraj ringoj permesas al ĝi rezisti radiajn ŝarĝojn kaj limigi ...
UCFL210-31
La UC-serio-ruliloj rilatas al normigitaj, vaste uzataj kusenaj blokaj pilkaj portantaj unuoj kun adaptaj manikoj. Ĉe ilia kerno estas profunda fenda pilko portanta kun sfera ekstera diametro (SPB) desegnita por konveni en la kongruan sferan truon de fera loĝejo. Aliĝante al metrikaj dimensioj, ĉi tiu serio estas ...

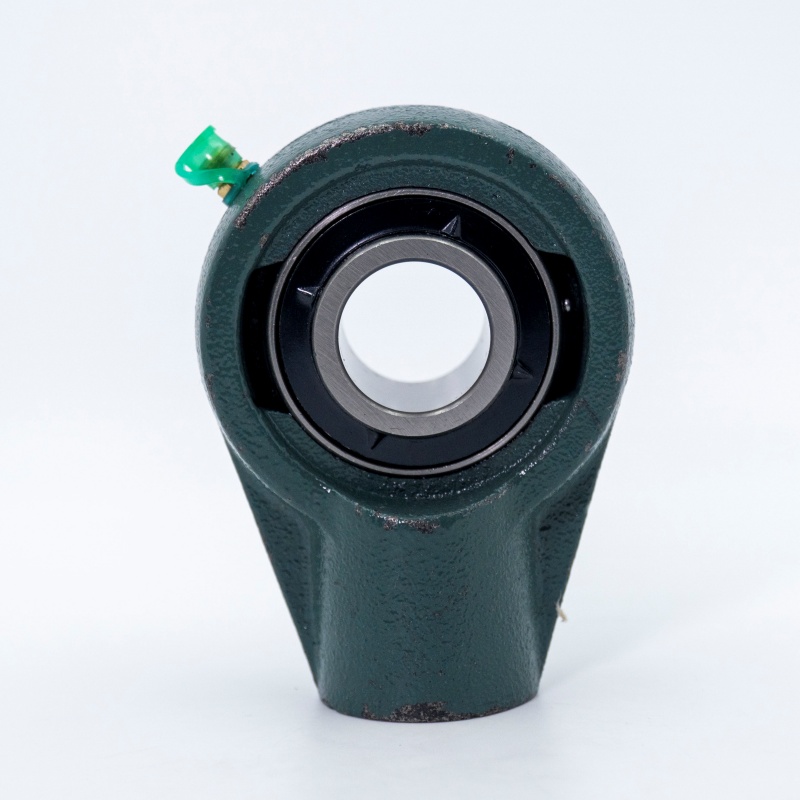

Ucha215-48
