Κατηγορία
SB202
Τα ρουλεμάν της σειράς UC αναφέρονται σε τυποποιημένα, ευρέως χρησιμοποιημένα Μονάδες ρουλεμάν με μπλοκ μαξιλαριού με μανίκια προσαρμογέα. Στον πυρήνα τους υπάρχει ένα βαθύ ρουλεμάν με σφαίρα που χαρακτηρίζει ένα σφαιρική εξωτερική διάμετρο (SPB) Σχεδιασμένο για να ταιριάζει στην αντίστοιχη σφαιρική οπή ενός χυτοσιδήρου. Προσκρούει μετρικές διαστάσεις, αυτή η σειρά είναι ειδικά σχεδιασμένη για βιομηχανικές εφαρμογές που απαιτούν υψηλή χωρητικότητα φορτίου, απλή εγκατάσταση και αξιόπιστη απόδοση.
Ρουλεμάν σειράς UC
| ISO | SB202 | |
| Διάμετρος διάτρησης | d | 15 mm |
| Εξωτερική διάμετρο | D | 40 mm |
| Συνολικό πλάτος ρουλεμάν | B | 22 mm |
| Πλάτος εξωτερικού δακτυλίου | C | 12 mm |
| Κέντρο ρουλεμάν από το τέλος | s | 6 mm |
| Απόσταση από την πλευρά της συσκευής κλειδώματος στο κέντρο του Raceway | S1 | 16 mm |
| Βίδα ρύθμισης | DS | M5x0.8 |
| Απόσταση από πλευρική όψη σε κέντρο νήματος | G | 4,5 mm |
| Κέντρο απόστασης ή στο κέντρο του ζώνη λίπανσης | F | 3,4 mm |
| Βασική δυναμική βαθμολογία φορτίου | C | 5.8 kN |
| Βασική βαθμολογία στατικού φορτίου | C0 | 2.8 kN |
| Μάζα | 0,1 kg | |
Δομή των ρουλεμάν της σειράς UC
Μια τυπική μονάδα ρουλεμάν UC περιλαμβάνει τα ακόλουθα βασικά στοιχεία:
- Μαξιλάρι μπλοκ κατοικίας:Τυπικά κατασκευασμένο από γκρίζο χυτοσίδηρο ή όλκιμο σίδηρο (π.χ. UC-P Suffix), που διαθέτει τρύπες στήριξης (βάσης μπλοκ Plummer, με οπές μπουλονιών ή τραυματισμένες τρύπες), παρέχοντας ισχυρή υποστήριξη και σταθερότητα.
- Εξωτερικό σφαιρικό ρουλεμάν βαθιάς αυλάκιας:Το ρουλεμάν έχει έναν εσωτερικό δακτύλιο σχεδιασμένο για να ταιριάζει σε έναν τυπικό κυλινδρικό άξονα (π.χ. ανοχή Η7). Ο εξωτερικός δακτύλιος του διαθέτει α σφαιρική εξωτερική επιφάνεια που θέτουν μέσα στην σφαιρική οπή του στέγαση.
- Διάταξη στεγανοποίησης:Εξοπλισμένο με σφραγίδες και στις δύο πλευρές (συνήθως καουτσούκ όπως NBR ή FKM) για να αποτρέψει αποτελεσματικά την είσοδο των μολυσματικών ουσιών, της βρωμιάς και της υγρασίας, διατηρώντας παράλληλα το εσωτερικό λιπαντικό.
- Συσκευή κλειδώματος:Χρησιμοποιεί πρωτίστως ένα προσαρμογέας (εκκεντρικός ή τύπος απόσυρσης) σε συνδυασμό με ένα παξιμάδι κλειδώματος και πλυντήριο. Αυτός ο μοναδικός μηχανισμός επιτρέπει στο ρουλεμάν να είναι σταθερά ασφαλισμένο στον άξονα χρησιμοποιώντας τριβή, να απλοποιήσει σημαντικά τις διαδικασίες τοποθέτησης και αποσυναρμολόγησης. (Σημείωση: Ορισμένες παραλλαγές UC χρησιμοποιούν έναν εσωτερικό δακτύλιο με κωνικό διάτρηση με ένα κωνικό μανίκι προσαρμογέα).
Βασικά χαρακτηριστικά των ρουλεμάν της σειράς UC
- Αυτο-ευθυγραμμιστική ικανότητα:Η σφαιρική εφαρμογή μεταξύ του εξωτερικού δακτυλίου και της διάτρησης κατοικιών επιτρέπει στο ρουλεμάν να φιλοξενήσει Μικρή κακή ευθυγράμμιση του άξονα (συνήθως έως ± 3 °), αντισταθμίζοντας τα σφάλματα εγκατάστασης ή την εκτροπή του άξονα.
- Εύκολη εγκατάσταση και συντήρηση:Ο προ-συναρμολογημένος σχεδιασμός μονάδας, σε συνδυασμό με το σύστημα κλειδώματος μανίκι προσαρμογέα, επιτρέπει Εξαιρετικά γρήγορο και χωρίς εργαλεία Τοποθέτηση/αποσυναρμολόγηση σε κυλινδρικούς άξονες, ελαχιστοποιώντας το κόστος διακοπής και συντήρησης.
- Ανώτερη σφράγιση:Οι τυποποιημένες σφραγίδες προσφέρουν εξαιρετική προστασία από σκληρά περιβάλλοντα, επεκτείνοντας τη διάρκεια ζωής.
- Ισχυρή χωρητικότητα φόρτωσης:Το ανθεκτικό περίβλημα από χυτοσίδηρο και η κατασκευή βαθύ αυλάκων, παρέχουν καλό χωρητικότητα ακτινικού φορτίου και μέτριο χωρητικότητα αξονικού φορτίου.
- Ευρεία συμβατότητα και εναλλαγή:Κατασκευασμένα σε μετρικά πρότυπα ISO (IS), εξασφαλίζοντας την ευκολία αντικατάστασης και την προμήθεια ανταλλακτικών παγκοσμίως.
Εφαρμογές των ρουλεμάν σειράς UC
Χάρη στην ανθεκτικότητα, την ευκολία χρήσης και την αξιόπιστη απόδοση τους, τα ρουλεμάν UC βρίσκονται σε μια τεράστια σειρά βιομηχανιών και εφαρμογών:
- Γεωργικά Μηχανήματα (τρακτέρ, Harvesters, Ginters)
- Μεταφορά εξοπλισμού (μεταφορείς ζώνης, μεταφορείς κυλίνδρων)
- Εξαερισμός και συστήματα HVAC (ανεμιστήρες)
- Μηχανήματα χειρισμού υλικών
- Εξοπλισμός κατασκευής
- Γραμμές επεξεργασίας τροφίμων και ποτών
- Κλωστοϋφαντουργία
- Γενικές βιομηχανικές κινήσεις (κινητήρες, κιβώτια ταχυτήτων, τροχαλίες)
Η επιλογή ρουλεμάν UC σημαίνει επιλογή Αξιοπιστία, κόστος-αποτελεσματικότητα και επιχειρησιακή αποτελεσματικότητα.
Επικοινωνήστε μαζί μας
Προϊόντα που σχετίζονται
6818
Ένα βαθύ ρουλεμάν σφαίρας είναι ένας από τους πιο ευρέως χρησιμοποιούμενους τύπους κυλιόμενων ρουλεμάν. Αποτελείται από εσωτερικό δακτύλιο, εξωτερικό δακτύλιο, μπάλες από χάλυβα και κλουβί (ή συστατικά σφράγισης). Οι διαδρομές Deep Groove στους εσωτερικούς και εξωτερικούς δακτυλίους του επιτρέπουν να αντέχει στα ακτινικά φορτία και τα περιορισμένα…
693 ZZ
Ένα βαθύ ρουλεμάν σφαίρας είναι ένας από τους πιο ευρέως χρησιμοποιούμενους τύπους κυλιόμενων ρουλεμάν. Αποτελείται από εσωτερικό δακτύλιο, εξωτερικό δακτύλιο, μπάλες από χάλυβα και κλουβί (ή συστατικά σφράγισης). Οι διαδρομές Deep Groove στους εσωτερικούς και εξωτερικούς δακτυλίους του επιτρέπουν να αντέχει στα ακτινικά φορτία και τα περιορισμένα…
6201 ZZ
Ένα βαθύ ρουλεμάν σφαίρας είναι ένας από τους πιο ευρέως χρησιμοποιούμενους τύπους κυλιόμενων ρουλεμάν. Αποτελείται από εσωτερικό δακτύλιο, εξωτερικό δακτύλιο, μπάλες από χάλυβα και κλουβί (ή συστατικά σφράγισης). Οι διαδρομές Deep Groove στους εσωτερικούς και εξωτερικούς δακτυλίους του επιτρέπουν να αντέχει στα ακτινικά φορτία και τα περιορισμένα…
7014 AC
Τα ρουλεμάν γωνιακής επαφής (ACBBs) είναι μονάδες εδράνου με ακρίβεια που έχουν σχεδιαστεί μοναδικά για να χειρίζονται τα συνδυασμένα ακτινικά και αξονικά φορτία, ταυτόχρονα. Σε αντίθεση με τα τυποποιημένα ρουλεμάν με βαθιά αυλάκωση, ενσωματώνουν γωνίες επαφής (συνήθως μεταξύ 15 ° έως 40 °), επιτρέποντάς τους να υποστηρίζουν σημαντικές αξονικές δυνάμεις προς μία κατεύθυνση, συχνά παράλληλα με μέτριες ακτινικές δυνάμεις. Αυτό…
Nu2244
Τα κυλινδρικά ρουλεμάν κυλίνδρων είναι κυλιόμενα ρουλεμάν ειδικά σχεδιασμένα για να φιλοξενήσουν υψηλά ακτινικά φορτία. Τα βασικά τους στοιχεία κυλίνδρων είναι κυλινδρικοί κυλίνδρους που κάνουν γραμμική επαφή με τους αγώνες. Αυτός ο σχεδιασμός τους καθιστά εξαιρετικά αποτελεσματικούς στο χειρισμό καθαρών ακτινικών δυνάμεων, που χρησιμεύουν ως κρίσιμα συστατικά σε μια τεράστια σειρά βιομηχανικών εφαρμογών. Σε σύγκριση…

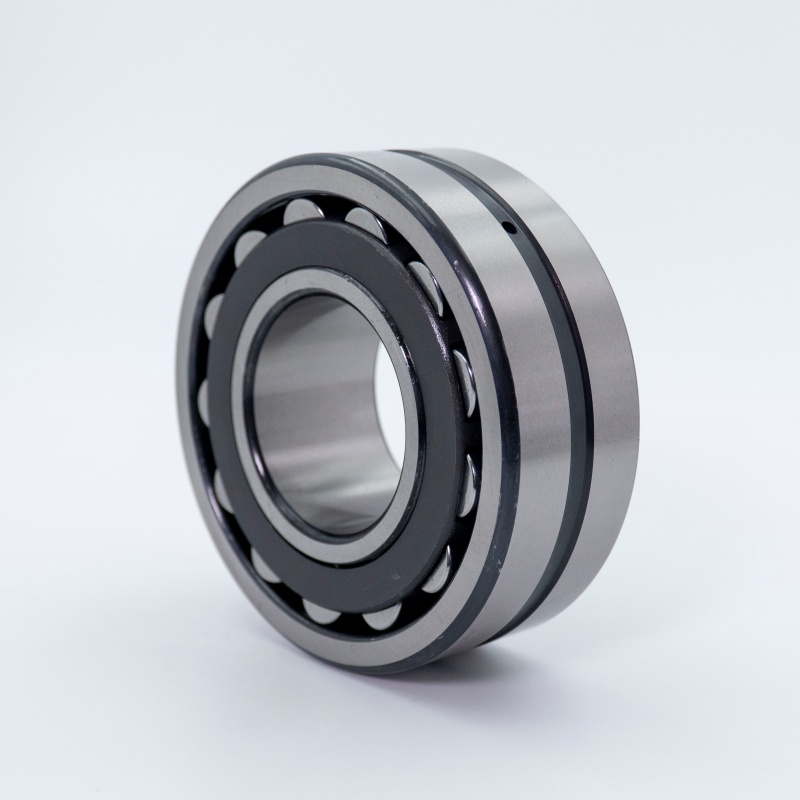

22212 CW33
