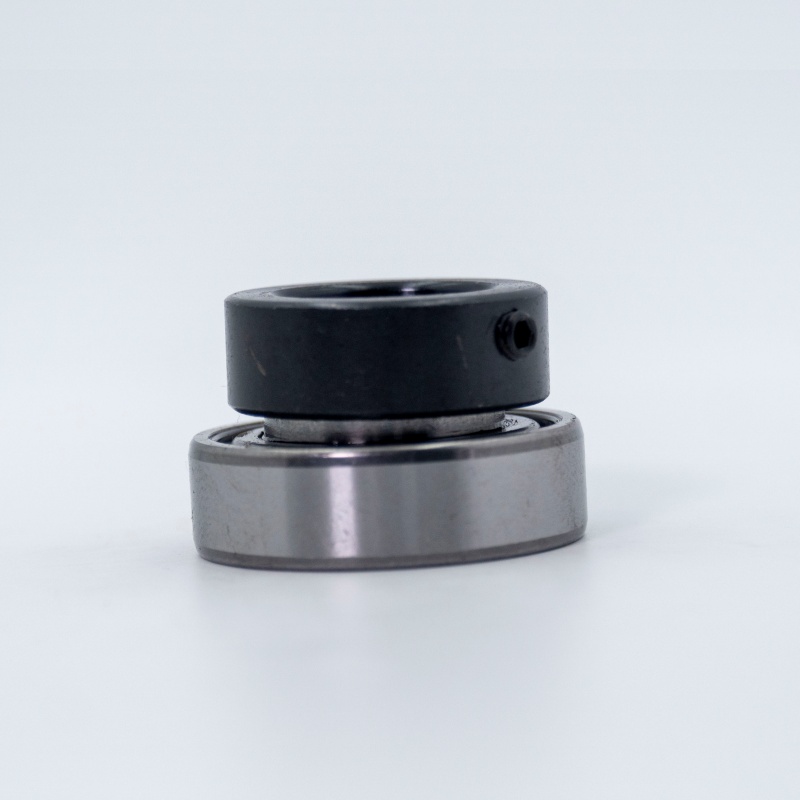

Kategorie
SB204-12
Die Lager der UC-Serie beziehen sich auf standardisierte, weit verbreitete Einheiten der Kissenblockblockkugellager mit Adapterhülsen. Im Kern befindet sich ein tiefer Groove -Kugellager mit a Sphärische Außendurchmesser (SPB) Entwickelt, um in die passende kugelförmige Bohrung eines Gusseisengehäuses zu passen. Halten Sie sich an Metrische AbmessungenDiese Serie ist speziell für industrielle Anwendungen entwickelt, die eine hohe Belastungskapazität, eine einfache Installation und die zuverlässige Leistung erfordern.
Lager der UC -Serie
| ISO | SB204-12 | |
| Bohrungsdurchmesser | d | 3/4 in |
| Außendurchmesser | D | 1,8504 in |
| Gesamtlagerbreite | B | 0,9843 in |
| Breite des äußeren Rings | C | 0,5512 in |
| Lagerzentrum vom Ende | s | 0,276 in |
| Entfernung vom Verriegelungsgerät Seitengesicht zum Raceway Center | S1 | 0,709 in |
| Schraube einstellen | ds | 1/4-28Unf |
| Entfernung von der Seitengesicht zu Fadenmitte | G | 0,177 in |
| Entfernungszentrum von oder zum Zentrum von Schmierungzone | F | 0,165 in |
| Grundlegende dynamische Lastbewertung | C | 7.7 kN |
| Grundlegende statische Lastbewertung | C0 | 4 kN |
| Massenlager | 0,14 kg | |
Struktur der UC -Serienlager
Eine typische UC -Lagereinheit umfasst die folgenden Schlüsselkomponenten:
- Kissenblockgehäuse:Typischerweise bestehen aus grauem Gusseisen oder duktilem Eisen (z. B. UC-P-Suffix) mit Montaglöchern (Plummer-Blockbasis, mit Bolzenlöchern oder abgebildeten Löchern) und bieten robuste Stütze und Stabilität.
- Äußere kugelförmige Tiefe Rillenkugellager:Das Lager hat einen inneren Ring, der auf eine Standardzylindrische Welle (z. B. Toleranz H7) passt. Sein äußerer Ring verfügt über a sphärische äußere Oberfläche Das platzt sich in der kugelförmigen Bohrung des Gehäuses.
- Versiegelungsanordnung:Ausgestattet mit Dichtungen auf beiden Seiten (normalerweise Gummi wie NBR oder FKM), um den Ein- und Auszuschalten von Verunreinigungen, Schmutz und Feuchtigkeit effektiv zu verhindern, während das innere Schmiermittel beibehält.
- Sperrvorrichtung:Verwendet in erster Linie ein Adapterhülle (exzentrischer oder Entzugstyp) kombiniert mit einer Lockmutter und einer Waschmaschine. Dieser einzigartige Mechanismus ermöglicht es, dass der Lager mit Reibung fest an der Schacht befestigt wird, wodurch die Montage- und Ablagerungsprozesse erheblich vereinfacht werden. (Hinweis: Einige UC -Varianten verwenden einen sich verjüngenden Bohrungsring mit einer sich verjüngenden Adapterhülle).
Schlüsselmerkmale der Lager der UC -Serie
- Selbstausrichtung: Fähigkeit:Die kugelförmige Passform zwischen dem Außenring und der Gehäusebohrung ermöglicht das Lager, das sich aufnehmen kann Kleine Wellenfehlausrichtung (Typischerweise bis zu ± 3 °), kompensieren Sie die Installationsfehler oder die Wellenablenkung.
- Einfache Installation und Wartung:Das vormontierte Einheitsdesign, kombiniert mit dem Adapter-Hülsenverriegelungssystem, ermöglicht extrem schnell und Werkzeugfrei Montage/Entbindung an zylindrischen Wellen, minimieren Ausfallzeit- und Wartungskosten.
- Überlegene Versiegelung:Standarddichtungen bieten einen hervorragenden Schutz vor harten Umgebungen und verlängern die Lebensdauer.
- Robuste Belastungskapazität:Das robuste Gusseisengehäuse und der Deep Groove Kuging Barring Construction sind gut radiale Belastungskapazität und moderat Axiale Belastungskapazität.
- Breite Kompatibilität und Austauschbarkeit:Hergestellt nach ISO -Metrikstandards (IS), um eine einfache Ersatz- und Beschaffung von Ersatzteilen weltweit zu gewährleisten.
Anwendungen der UC -Serienlager
Dank ihrer Langlebigkeit, ihrer Benutzerfreundlichkeit und ihrer zuverlässigen Leistung finden sich UC -Lager in einer Vielzahl von Branchen und Anwendungen:
- Landwirtschaftliche Maschinen (Traktoren, Ernte, Pflanzer)
- Fördergeräte (Gürtelförderer, Rollerförderer)
- Lüftungs- und HLK -Systeme (Ventilatoren)
- Materialhandhabungsmaschinerie
- Bauausrüstung
- Lebensmittel- und Getränkeverarbeitungsleitungen
- Textilmaschinerie
- Allgemeine industrielle Antriebe (Motoren, Getriebe, Riemenscheiben)
Die Auswahl der UC -Serienlager bedeutet, sich zu entscheiden Zuverlässigkeit, Kosteneffizienz und Betriebseffizienz.
