K90x97x20

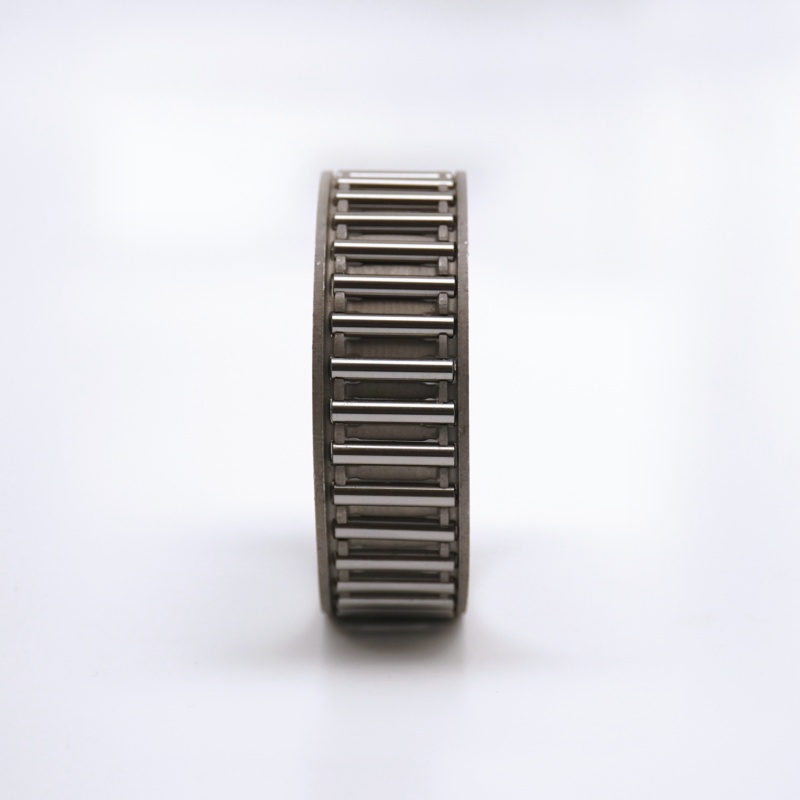

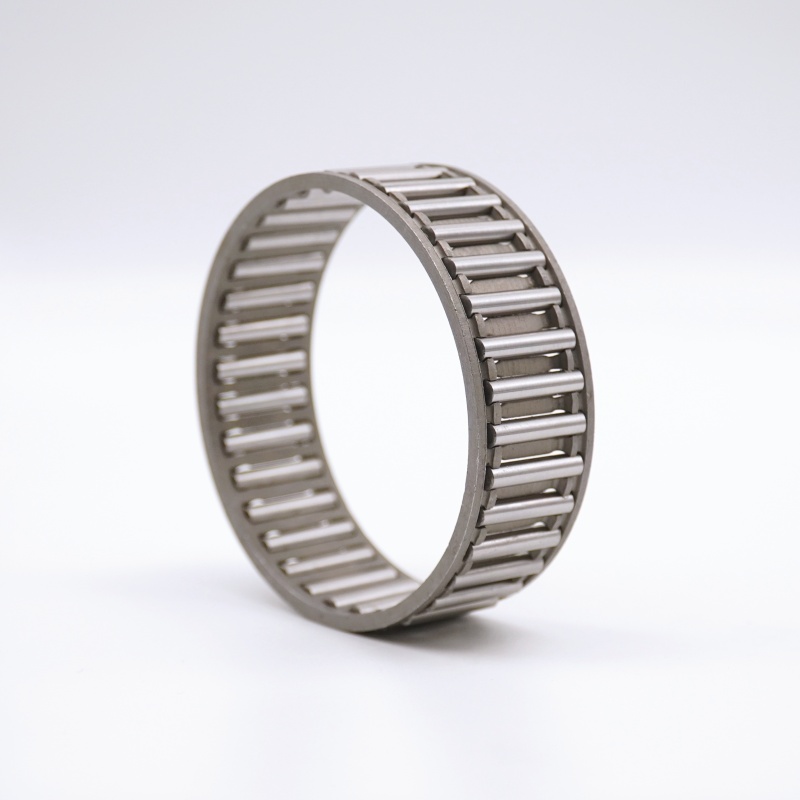

Nadelwalzenlager verwenden zylindrische Walzen mit einem Verhältnis von Länge zu Durchmesser von mehr als 4: 1. Diese „nadelähnliche“ Geometrie ermöglicht eine außergewöhnliche radiale Belastungskapazität innerhalb extrem kompakter Querschnitte und bietet im Vergleich zu Kugellagern äquivalenter Abmessungen überlegene Raumeffizienz.
Nadelrollenlager
| ISO | K90x97x20 | |

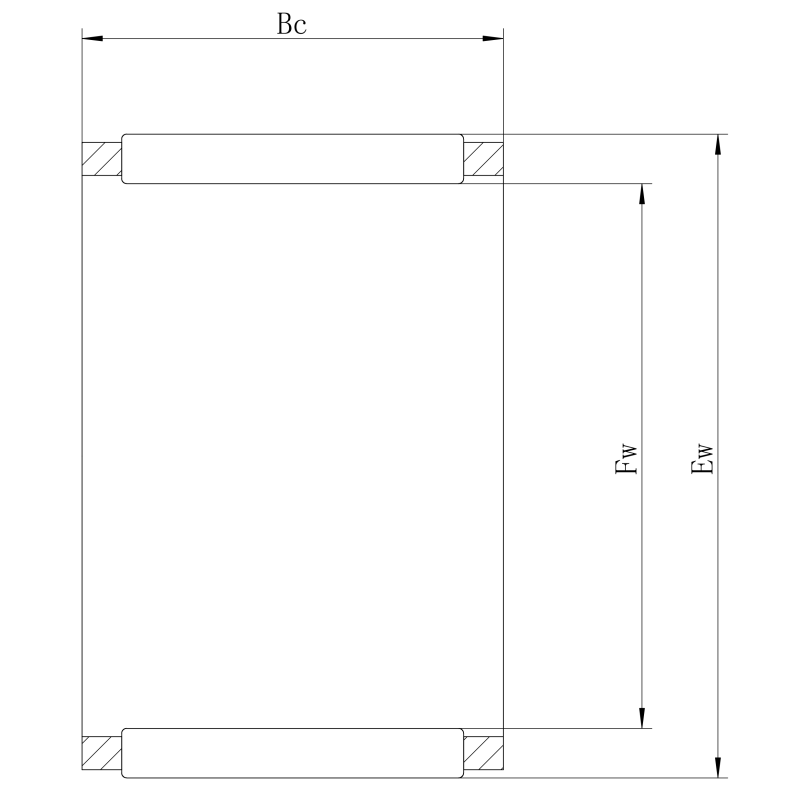

| Innenring des Rennwegs Durchmesser | Fw | 90 mm |
| Außendurchmesser | Ew | 97 mm |
| Breite | BC | 20 mm |
| Grundlegende dynamische Lastbewertung | C | 21.6 kN |
| Grundlegende statische Lastbewertung | C0 | 54.2 kN |
| Geschwindigkeit einschränken | 2400 R/min | |
| Massenlager | 0,109 kg | |
Struktureller Zusammenbruch
Schlüsselkomponenten sind:
- Außenring: Normalerweise mit Raceway (Cageless -Typen lassen den äußeren Ring weg)
- Nadelwalzen: Präzisionsgelegene Rollen übertragen Last über Linienkontakt
- Käfig: Messing/Stahl/Polymer -Materialabstandsrollen (Cageless -Typen ausschließen Käfig)
- Innerer Ring: Optionale Komponente (z. B. Na-Typ mit innerem Ring, RNA-Typ ohne)
Klassifizierungssystem
- Durch Design: Vollständige Komplement (hohe Last), käfig (Hochgeschwindigkeitsfähigkeiten)
- Nach Funktion: Radial, Schub, Kombinationslager
- Besondere Typen: Flansch (axiale Positionierung), Ausrichtung (Fehlausrichtungskompensation)
Technische Vorteile
| Besonderheit | Technischer Vorteil |
| Ultra-Slim-Abschnitt | Spart 60% radialer Raum |
| Hohe Lastdichte | 300% höhere Kapazität gegenüber Bällen |
| Stoßwiderstand | Linienkontakt verteilt Stress |
| Rotationsgenauigkeit | ± 0,03 mm für Präzisionssysteme |
| Hinweis: Die Geschwindigkeitsbeschränkung variiert je nach Käfigmaterial |
Branchenanwendungen
- Automobil: Übertragungen (z. B. JTEKT NK17/20), Verbindungsstäbe
- Robotik: Artikulierte Gelenke (vollständige Komplement -Typ)
- Luft- und Raumfahrt: APU -Rotor -Stützlager
- Medizinisch: CT Scanner Gantry-Rotation (MRT-sichere Versionen)
- Konstruktion: Hydraulikpumpe Laufwerke (Timken Tor 47)
Umweltanpassung
| Zustand | Empfohlene Lösung |
| Hohe Temperatur | Mit Keramik beschichtete Rollen + Spezialkäfige |
| Ätzende Medien | Voller Edelstahl (SSS -Suffix) |
| Kontaminierte Gebiete | Doppel-Lip-Kontaktdichtungen (2Rs) |
| Ultrahohe Geschwindigkeit | Polymerkäfige + Ölluftschmierung |
