Kategorie
7004 b

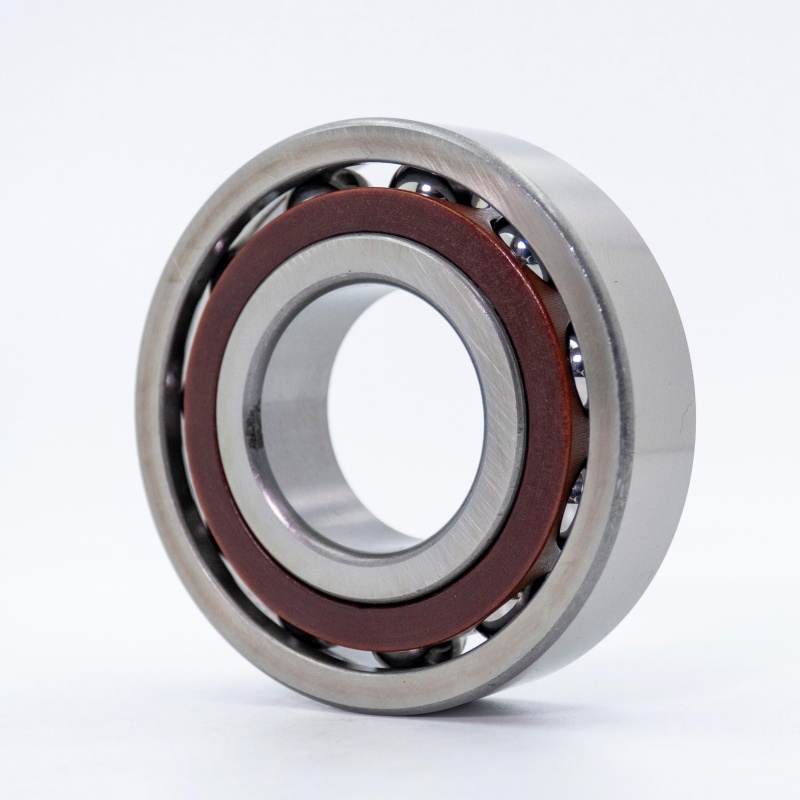

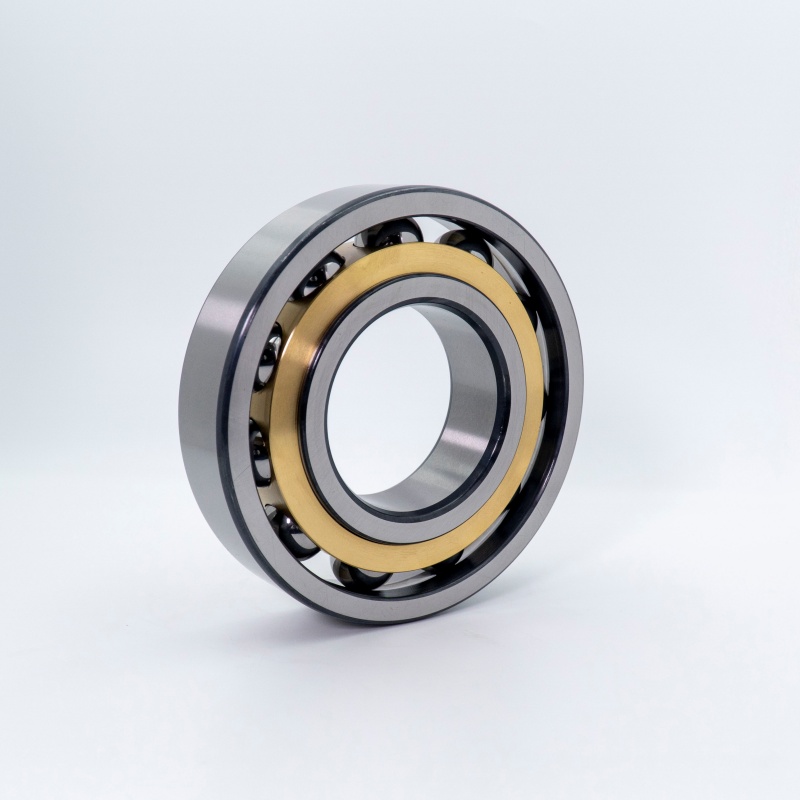

Winkelkugellager (ACBBs) sind präzisionsmotorierte Lagereinheiten, die einzigartig für den Handel ausgelegt sind Kombinierte radiale und axiale Lastengleichzeitig. Im Gegensatz zu Standardlagern der Standardkugellager in den tiefen Rillen enthalten sie Kontaktwinkel (typischerweise zwischen 15 ° und 40 °), sodass sie wesentliche axiale Kräfte in einer Richtung unterstützen können, häufig neben mäßigen Radialkräften. Dieses spezifische Design macht sie für Anwendungen, die eine hohe Rotationsgenauigkeit und Steifheit unter komplexen Belastungsbedingungen fordern, unverzichtbar.
Winkelkugellager

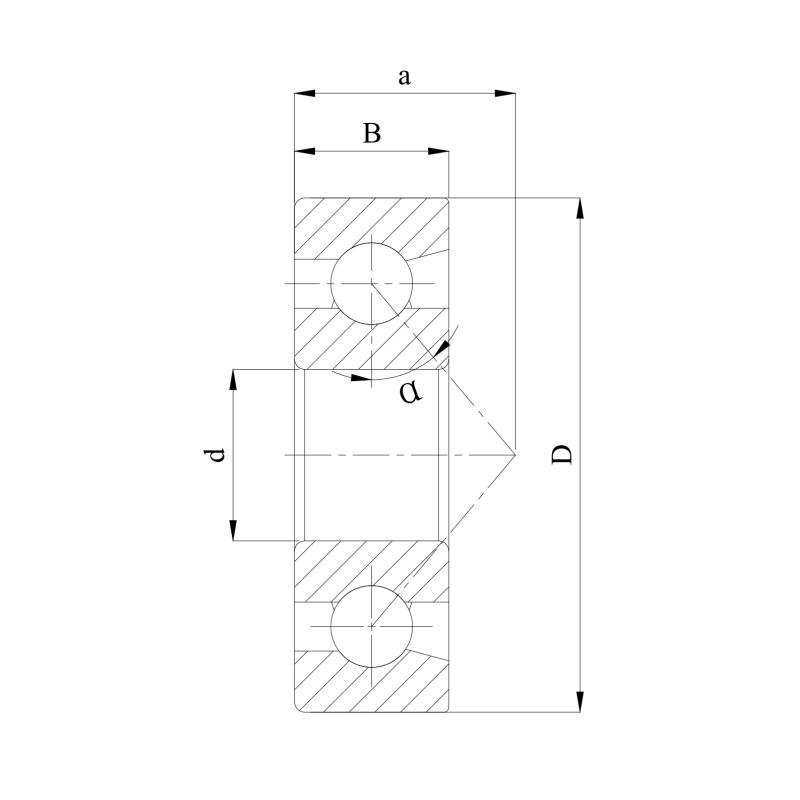

| ISO | 7004 b | |
| GOST | 66104 | |
| Bohrungsdurchmesser | d | 20 mm |
| Außendurchmesser | D | 42 mm |
| Breite | B | 12 mm |
| Grundlegende dynamische Lastbewertung | C | 5.61 kN |
| Grundlegende statische Lastbewertung | C0 | 3.33 kN |
| Referenzgeschwindigkeit | 11400 R/min | |
| Geschwindigkeit einschränken | 8400 R/min | |
| Massenlager | 0,089 kg | |
Struktur und Design
- Zu den Kernkomponenten eines Winkelkugellagers gehören:
- Innere und äußere Ringe:Spitzen Sie unterschiedliche Rassen mit spezifisch geneigten Schultern. Der Kontaktwinkel wird zwischen der Linie gebildet, die die Kontaktpunkte zwischen dem Ball und den Rennen und einer Ebene senkrecht zur Lagerachse verbindet.
- Präzisionsbälle:Hochwertige Stahlkugeln übertragen die Last zwischen den Ringen.
- Käfig:Spaces die Kugeln sicher, um Kontakt und Reibung zu verhindern, die optimale Fettverteilung aufrechtzuerhalten und die Kugeln während des Betriebs zu führen. Käfige können aus gepresstem Stahl, bearbeiteten Messing oder robusten Polymeren (wie Peek) hergestellt werden.
- Siegel/Schilde (optional):Vor Kontamination schützen und Schmierung behalten. Versiegelte Varianten sind in anspruchsvollen Umgebungen häufig.
Einreihe ACBBs behandeln axiale Lasten hauptsächlich in eine Richtung. Duplex-Sets (DB: Back-to-Back, DF: Angesicht zu Angesicht, DT: Tandem) werden erzeugt, indem zwei oder mehr einzelne Lager mit höheren Lasten und Momenten oder bidirektionalen axialen Kräften umgehen.
Schlüsselmerkmale und Leistungsvorteile
- Hohe axiale Belastungskapazität:Excels in Anwendungen, die von Schublasten dominiert werden.
- Hochgeschwindigkeitsfähigkeit:Optimierte interne Geometrie- und Käfigdesigns ermöglichen signifikant höhere Drehzahl im Vergleich zu verjüngten Rollenlagern unter ähnlichen axialen Lasten.
- Hohe Steifheit und Starrheit:Bietet eine hervorragende Resistenz gegen Ablenkung und Verformung, insbesondere unter Vorspannung, um eine genaue Positionierung der Komponenten zu gewährleisten.
- Niedrige Reibung und Laufgenauigkeit:Hochvorbereitete Noten bieten einen reibungslosen Betrieb mit minimalem Drehmoment und Vibration.
- Langes Dienstleben:Erreicht durch hochgradige Materialien (z. B. Vakuum-Degasser-Stahl), fortschrittliche Wärmebehandlung und präzise Herstellungskontrolle.
- Montageflexibilität:Duplexing -Optionen ermöglichen maßgeschneiderte Lösungen für spezifische Last-, Moment- und Steifigkeitsanforderungen.
Primäranwendungen und Industrien
Winkelkugellager sind grundlegende Komponenten in verschiedenen Sektoren, die Geschwindigkeit, Präzision und kombinierte Laststütze fordern:
- Werkzeugmaschinenindustrie:Spindeln von CNC-Bearbeitungszentren, Mahlern, Drehmaschinen (Hochgeschwindigkeit, Präzision).
- Automobil:Radnaben (insbesondere in Duplex -Sets), Getriebe, Turbolader, Elektromotoren, Lenksysteme.
- Luft- und Raumfahrt:Jet Engine -Zubehör, Hubschraubergetriebe, Steuerungssysteme.
- Stromübertragung:Getriebe, Elektromotoren, Generatoren, Pumpen, Kompressoren.
- Industrieautomatisierung & Robotik:Hochvorbereitete Robotergelenke, Rotationstabellen, lineare Bewegungssysteme.
- Pumpen und Kompressoren:Laufradwellen, Hochgeschwindigkeitskompressorspindeln.
- Materialhandhabung:Fördersysteme, die Präzision und Geschwindigkeit erfordern.
- Landwirtschaftliche und Baumaschinen:Getriebe, endgültige Laufwerke, bei denen Geschwindigkeit und axiale Belastungen koexistieren.
Anwendungsumgebung
ACBBS funktioniert in verschiedenen anspruchsvollen Umgebungen außergewöhnlich gut, darunter:
- Hochgeschwindigkeitsmaschinerie:Für Stabilität und geringe Wärmeerzeugung bei erhöhten Drehzahlen entwickelt.
- Präzisionspositionierungssysteme:Bereitstellung von Starrheit und Genauigkeit in Werkzeugmaschinen und Automatisierung.
- Anwendungen mit einem signifikanten axialen Schub:Umgang mit dominanten unidirektionalen Schubkräften effizient.
- Mittelschwere bis hohe Betriebstemperaturen:Mit geeigneten Fett- oder Schmiersystemen. Für extreme Umgebungen existieren spezialisierte Varianten.
- Reinigungsdaten kontaminierte Umgebungen:Verwendung effektiver Versiegelungslösungen (Kontaktdichtungen, Nichtkontaktlabyrinth-Dichtungen).
Abschluss
Unsere eckigen Kontaktkugellager repräsentieren den Höhepunkt der Leistung für anspruchsvolle Anwendungen, die eine gleichzeitige Behandlung von hohen Geschwindigkeiten, erheblichen axialen Schubs und radialen Lasten erfordern. Mit Präzisionsmaterialien, fortschrittlichen Designs und strengen Qualitätskontrolle entsteht und liefern unübertroffene Starrheit, Rotationsgenauigkeit und eine verlängerte Lebensdauer der Lebensdauer. Vertrauen Sie unserer ACBBS, um die Produktivität, Effizienz und Zuverlässigkeit Ihrer kritischen Maschinen in unzähligen Branchen zu verbessern.
