Kategorie
2312
Selbstausrichtung von Kugellagern von ihrer einzigartigen Fähigkeit, automatisch auszugleichen Winkelfehlausrichtung zwischen dem Schaft und dem Gehäuse. Diese Fehlausrichtung kann aus Wellenablenkung, zunehmenden Fehlern oder der Fundamentabrechnung zurückzuführen sein. Im Gegensatz zu Standardlagern bieten Selbstausrichtungstypen eine höhere Betriebsflexibilität und reduzieren die Stresskonzentrationen, die zu einem vorzeitigen Versagen bei anspruchsvollen Anwendungen führen.
Selbstausrichtung des Kugellageres

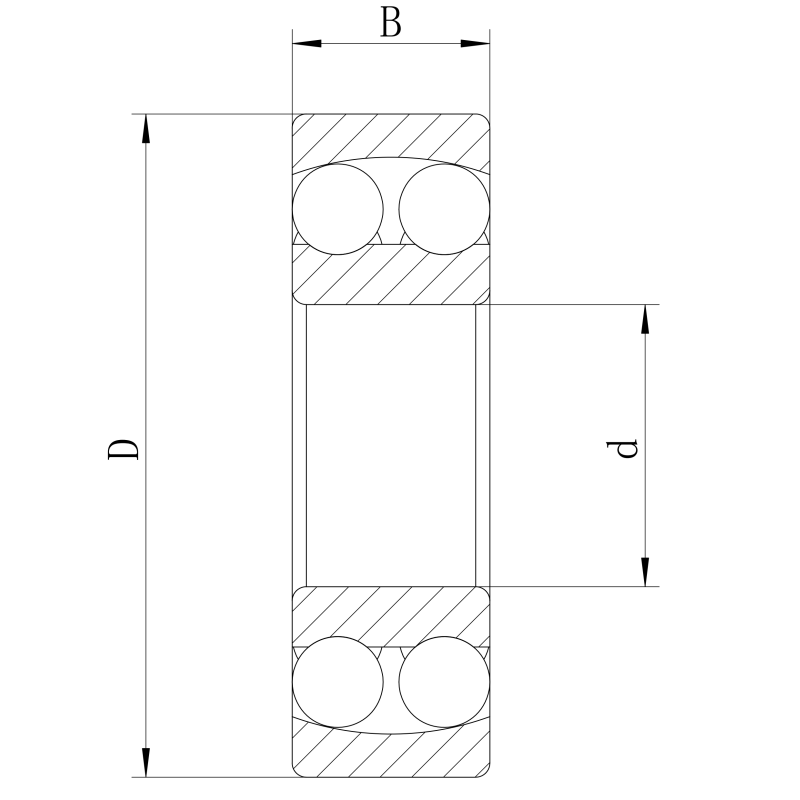

| ISO | 2312 | |
| GOST | 1612 | |
| Bohrungsdurchmesser | d | 60 mm |
| Außendurchmesser | D | 130 mm |
| Breite | B | 46 mm |
| Grundlegende dynamische Lastbewertung | C | 52.1 kN |
| Grundlegende statische Lastbewertung | C0 | 16,5 kN |
| Massenlager | 2,6 kg | |
Struktur
- Diese Lager verfügen über ein unverwechselbares Dual-Pfad-Design:
- Zwei Reihen von Bällen:In a geführt sphärische Raceway in den äußeren Ring bearbeitet. Diese sphärische Oberfläche ist der Schlüssel zur Selbstausrichtung.
- Innerer Ring:Enthält zwei tiefe Rennen, um die Bälle aufzunehmen.
- Käfig:In der Regel aus gepresstem Stahl oder verstärktem Polymer, trennt und positioniert es die Kugeln für eine glatte Rotation unter unterschiedlichen Ausrichtungsbedingungen. Diese Konstruktion ermöglicht es dem inneren Ring, den Kugeln und dem Käfig, relativ zum sphärischen äußeren Ring zu drehen, was die Ausrichtungskorrektur ermöglicht.
Schlüsselmerkmale und Vorteile
- Automatische Selbstausrichtung:Kann die kanale Fehlausrichtung typischerweise tolerieren 5 bis 3 Grad (Abhängig von Größe/Konstruktion), wobei die Belastung der Lagerkomponenten und angrenzende Strukturen erheblich reduziert werden.
- Reduzierte Reibung & Verschleiß:Das Ausgleich der Fehlausrichtung senkt die Reibung und die ungleiche Lastverteilung, was zu niedrigeren Betriebstemperaturen und einer längeren Lebensdauer führt.
- Hochgeschwindigkeitsleistung:Aufgrund ihres Kugellagerdesigns und der optimierten internen Geometrie können Sie mit hohen Rotationsgeschwindigkeiten umgehen.
- Robustheit:Konstruiert, um anfordernden Bedingungen wie moderat standzuhalten Vibrations- und Stoßbelastung.
- Austauschbarkeit:Oft dimensional austauschbar mit Standard -Deep -Rillen -Kugellagern und vereinfacht Upgrades, bei denen eine Fehlausrichtung ein Problem darstellt.
Typische Anwendungen: Branchen und Umgebungen
Selbstausrichtende Kugellager sind von entscheidender Bedeutung, wo die Schachtablenkung, die zunehmenden Ungenauigkeiten oder das strukturelle Absetzen auftreten können:
- Materialhandhabung:Fördersysteme, Eimeraufzüge, Schraubenförderer (Umgang mit Staub, Trümmern, unterschiedliche Lasten).
- Landwirtschafts- und Landwirtschaftsmaschinerie:Traktoren, Kombinationen, Ernte (ausgesetzter Feuchtigkeit, Vibration und Schock ausgesetzt).
- Lüftungs- und Lüftungshandhabung:Lüfter, Gebläse, HLK -Systeme (mit mittlerer bis hoher Geschwindigkeit betrieben).
- Industrieantriebswellen:Vor allem bei Setups mit mehreren Lager unterstützt die Fehlausrichtung.
- Off-Highway & Construction:Mobile Geräte, die auf ungleichmäßigem Gelände arbeiten.
- Prozessindustrie:Mixer, Agitatoren.
- Textilmaschinerie:Abschnitte, die Toleranz für die Wellenablenkung erfordern.
Sie zeichnen sich in Umgebungen aus, die mittelschwere Staub, Feuchtigkeit, Vibration und unterschiedliche Temperaturen aufweisen. Ihre Fähigkeit zu automatisch einstellen macht sie unverzichtbar, wenn eine präzise Wellenausrichtung nicht garantiert oder während des Betriebs verschiebt werden kann. Unsere [Yueheng-Lagerung] selbst ausgerichtete Kugellager werden nach anspruchsvollen Standards hergestellt, um sicherzustellen Überlegene Leistung, erweiterte Haltbarkeit und verringerte Ausfallzeiten für die Wartung Für Ihre kritischen Maschinen.
