Kategorie
23030 CAW33
Ein kugelförmiges Rollenlager ist ein hochentwickeltes Rolling-Element-Lager, das sich bei anspruchsvollen Betriebsbedingungen auszeichnet. Sein definierendes Merkmal ist seine Selbstausrichtung. Es kompensiert automatisch eine Fehlausrichtung zwischen Welle und Gehäuse, die durch Montagefehler, Wellenauslenkung oder Fundamentablagerung (typischerweise bis zu 1,5 ° - 3 °) verursacht wird. Diese einzigartige Fähigkeit macht sie zur idealen Lösung für Anwendungen, die schwere Lasten, Stoßbelastungen und Situationen beinhalten, in denen einige Flexibilität unvermeidlich sind.
Kugelwalzenlager
| ISO | 23030 CAW33 | |
| GOST | 3003130 h | |
| Bohrungsdurchmesser | d | 150 mm |
| Außendurchmesser | D | 225 mm |
| Breite | B | 56 mm |
| Grundlegende dynamische Lastbewertung | C | 438 kN |
| Grundlegende statische Lastbewertung | C0 | 762 kN |
| Referenzgeschwindigkeit | 1100 R/min | |
| Geschwindigkeit einschränken | 1400 R/min | |
| Massenlager | 7,818 kg | |
Strukturelles Design
Das Lager besteht aus vier Schlüsselkomponenten:
- Innerer Ring:Verfügt über zwei Rennen mit Rippen für die Rollanleitung.
- Außenring:Hat einen konkaven sphärischen Rennstraßen in seine Bohrung. Das Krümmungszentrum dieser Rasse fällt mit dem Lagerzentrum zusammen und ermöglicht die Selbstausrichtung.
- Walzen:Fassförmige (sphärische) Rollen, entweder symmetrisch oder asymmetrisch, rollen frei im sphärischen Weg des äußeren Rings, was Neigung und Drehung ermöglichen.
- Käfig:Positionen und trennt die Rollen, minimieren die Reibung und leitete Rotation. Käfige bestehen in der Regel aus gepresstem Stahl oder bearbeitetem Messing. Das Lager beherbergt zwei Rollenreihen für eine hohe Belastungskapazität.
Schlüsselmerkmale
- Überlegene Selbstausrichtung:Toleriert eine signifikante Wellenfehlausrichtung, schützt das Lager vor Kantenstress und vorzeitiger Versagen und verlängerte Lebensdauer.
- Außergewöhnliche Belastungskapazität:Die Fasswalzen halten einen großen Kontaktbereich mit der sphärischen äußeren Rennstraße aufrecht und ermöglichen eine sehr hohe radiale Belastungskapazität und eine moderate bidirektionale axiale Lasthandhabung.
- Robustheit und Schockwiderstand:Stabile Konstruktion verarbeitet effektiv schwere Lasten, Aufpralllasten und Schwingungen.
- Optimierte interne Geometrie:Gewährleistet eine effiziente Rollanleitung, sogar Spannungsverteilung, geringe Reibung und kühlere Lauftemperaturen.
- Einfache Wartung (sich verjüngendes Bohrungsdesign):Versionen mit einer sich verjüngten Bohrung und Adapterhülsen ermöglichen eine einfache Montage und Entsteigung von zylindrischen Wellen ohne Schultern.
Typische Anwendungen
Kugelwalzenlager sind die Arbeitspferde in vielen schweren Branchen und anspruchsvollen Umgebungen, darunter:
- Schwere Maschinerie: Bergbaugeräte (Brecher, Mühlen), metallurgische Pflanzen (Rolling Mills), Zementproduktion (Rohmühlen, Roten).
- Materialhandhabung: Vibrierende Bildschirme, große Förderer, Eimeraufzüge.
- Stromerzeugung: Windturbinengetriebe, Wasserkraftwerke, Getriebe Reduzierer.
- Andere Sektoren: Papiermaschinen, Meeresantriebssysteme, Eisenbahnachse (bestimmte Designs), Stützwalzen und allgemeine Unterstützung für industrielle Antriebswelle.
Kontaktieren Sie uns
Verwandte Produkte
UCT312
Die Lager der UC-Serie beziehen sich auf standardisierte, weit verbreitete Kissenblockblock-Lagereinheiten mit Adapterärmel. In ihrem Kern befindet sich ein tiefes Rillenkugellager mit einem sphärischen Außendurchmesser (SPB), der in die passende kugelförmige Bohrung eines Gusseisengehäuses passt. Diese Serie hält sich an metrische Dimensionen und ist…

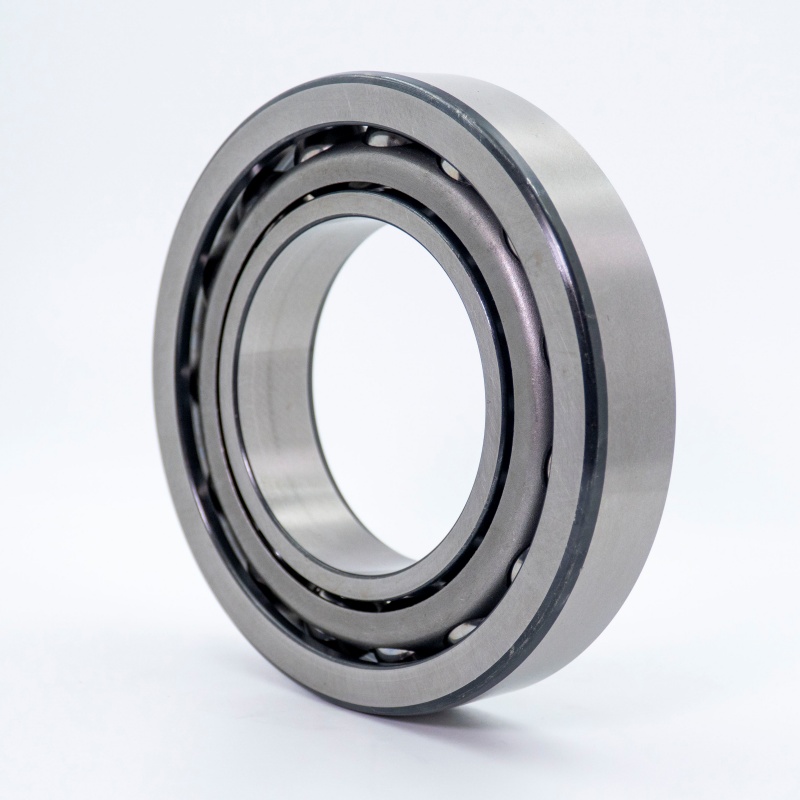

7028 b
