UCPA 208-24
UC-seriens lejer henviser til standardiserede, vidt anvendte Pudeblokkuglebærende enheder med adapterærmer. I deres kerne er en dyb rilleboldbærende med en sfærisk ydre diameter (SPB) Designet til at passe ind i den matchende sfæriske boring af et støbejernsboliger. Overholde metriske dimensioner, er denne serie specifikt konstrueret til industrielle applikationer, der kræver høj belastningskapacitet, ligetil installation og pålidelig ydelse.
UC -serier

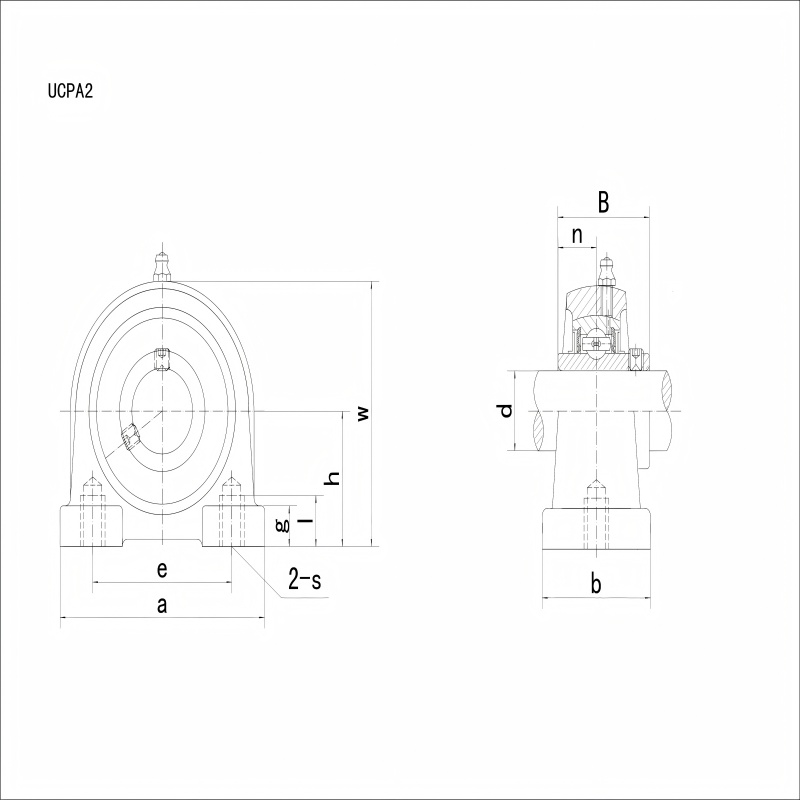

| ISO | UCPA 208-24 | |
| Bærer nr. | UC 208-24 | |
| Boliger | PA208 | |
| Borediameter | d | 1-1/2 in |
| Afstandsmonteringsbase til midtlinje -sfærisk. siddediam | h | 1-15/16 tommer |
| Boliglængde | a | 4-9/16 tommer |
| Montering af huller afstand | e | 3-5/16 tommer |
| Boligbredde | b | 2-9/32 tommer |
| Boltstørrelse | S | M14 |
| Montering af hultråddybde | I | 25/32 tommer |
| Husets fodhøjde | g | 33/64 tommer |
| Bolighøjde | w | 3-15/16 tommer |
| Bredde af den indre ring | B | 1,937 in |
| Afstand forside/lejecenter | n | 0,748 tommer |
| Masseleje | 1,838 kg | |
Struktur af UC -seriens lejer
En typisk UC -bæreenhed omfatter følgende nøglekomponenter:
- Pudeblokhus:Typisk lavet af gråt støbejern eller duktilt jern (f.eks. UC-P-suffiks), der indeholder monteringshuller (Plummer Block Base, med bolthuller eller tappede huller), hvilket giver robust støtte og stabilitet.
- Ydre sfærisk dyb rille kugleleje:Lejen har en indre ring designet til at passe på en standard cylindrisk aksel (f.eks. Tolerance H7). Dens ydre ring har en sfærisk ydre overflade Det sæder inden for husets sfæriske boring.
- Forseglingsordning:Udstyret med tætninger på begge sider (normalt gummi som NBR eller FKM) for effektivt at forhindre indtrængen af forurenende stoffer, snavs og fugt, mens det bevarer internt smøremiddel.
- Låseenhed:Bruger primært en adapter ærme (excentrisk eller tilbagetrækningstype) Kombineret med en låsemøtrik og skive. Denne unikke mekanisme tillader, at lejet er fast fastgjort til skaftet ved hjælp af friktion, hvilket i høj grad forenkler monterings- og afmonteringsprocesser. (Bemærk: Nogle UC -varianter bruger en konisk bore indre ring med en konisk adapterbuffe).
Nøgleegenskaber ved UC -seriens lejer
- Selvjusteringsevne:Den sfæriske pasform mellem den ydre ring og boligboring giver lejet mulighed for at rumme Lille skaft forkert justering (Typisk op til ± 3 °), der kompenserer for installationsfejl eller skaftafbøjning.
- Nem installation og vedligeholdelse:Det forudmonterede enhedsdesign kombineret med adaptermuffe-låsesystemet muliggør Ekstremt hurtig og værktøjsfri Montering/afmontering på cylindriske aksler, minimering af nedetid og vedligeholdelsesomkostninger.
- Overlegen tætning:Standard sæler tilbyder fremragende beskyttelse mod barske miljøer og forlænger bærende liv.
- Robust belastningskapacitet:Det robuste støbejernsboliger og dyb rilleboldkonstruktion giver god radial belastningskapacitet og moderat Axial belastningskapacitet.
- Bred kompatibilitet og udskiftelighed:Fremstillet til ISO -metriske standarder (IS), hvilket sikrer let udskiftning og sourcing af reservedele globalt.
Anvendelser af UC -serierelejer
Takket være deres holdbarhed, brugervenlighed og pålidelig ydelse findes UC -lejer i en lang række industrier og applikationer:
- Landbrugsmaskiner (traktorer, høstere, plantagere)
- Transportudstyr (bælte transportører, rullefangere)
- Ventilation og HVAC -systemer (fans)
- Materialehåndteringsmaskiner
- Konstruktionsudstyr
- Mad- og drikkebehandlingslinjer
- Tekstilmaskineri
- Generelle industrielle drev (motorer, gearkasser, remskiver)
Valg af UC -serien lejer betyder at vælge Pålidelighed, omkostningseffektivitet og operationel effektivitet.
