GEG100ES 2RS
Mae Bearings plaen sfferig, a elwir hefyd yn Bearings ar y Cyd, yn gydrannau mecanyddol sydd wedi'u cynllunio'n unigryw i ddarparu ar gyfer camlinio onglog a symudiadau oscillaidd neu gylchdroi rhwng rhannau cysylltiedig. Yn wahanol i Bearings Pêl neu Rholer Safonol, maent yn cynnwys arwyneb cyswllt llithro siâp sfferig (cylch mewnol) sy'n mynegi o fewn cylch allanol sfferig sy'n cyfateb. Mae'r dyluniad hwn yn caniatáu symud i sawl cyfeiriad ar yr un pryd.
Dwyn plaen sfferig

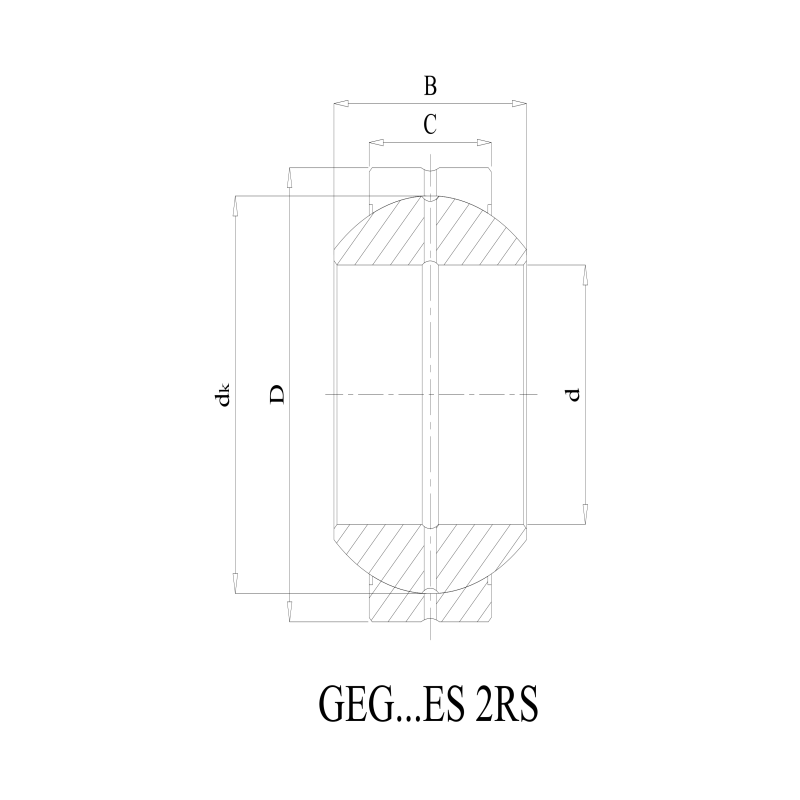

| Iso | GEG100ES 2RS | |
| Diamedr turio | d | 100 mm |
| Diamedr y tu allan | D | 160 mm |
| Lled | B | 85 mm |
| Modrwy Allanol Lled | C | 55 mm |
| Sgôr llwyth deinamig sylfaenol | Dyn.c | 392 kn |
| Sgôr llwyth statig sylfaenol | Stat.co | 1962 kn |
| Modrwy fewnol diamedr y rasffordd | dk | 140 mm |
| Mass Bearting | 6.05 kg | |
Strwythuro
Mae ein Bearings plaen sfferig yn cynnwys dwy brif gydran:
- Cylch mewnol:Mae'r cylch mewnol yn cynnwys diamedr allanol sfferig convex sy'n gweithredu fel yr arwyneb llithro.
- Cylch allanol:Mae gan y cylch allanol dwll sfferig ceugrwm sy'n cyfateb. Yn dibynnu ar y math, gall y cylch allanol fod yn syml (ar gyfer pwyso i mewn i orchuddion), cynnwys fflans (ar gyfer lleoliad rheiddiol), neu gynnwys shank annatod (math pen gwialen). Mae arwynebau cyswllt llithro fel arfer yn cael eu peiriannu gyda leininau ffrithiant isel arbennig neu driniaethau arwyneb i leihau traul a gwella perfformiad.
Nodweddion Allweddol
- Hunan-alinio:Yn darparu ar gyfer camliniad statig a deinamig sylweddol (gwyro siafft, gwallau mowntio).
- Capasiti llwyth uchel:Wedi'i beiriannu i wrthsefyll llwythi rheiddiol uchel, llwythi echelinol, neu lwythi cyfun i gyfeiriadau amrywiol.
- Amsugno sioc:Yn gallu tampio llwythi effaith a dirgryniad.
- Opsiynau Cynnal a Chadw Isel:Mae llawer o fathau yn cynnwys dyluniadau cadarn, di-sêl neu ddeunyddiau sy'n gwrthsefyll cyrydiad ar gyfer gweithrediad di-waith cynnal a chadw neu gyfnodau gwasanaeth estynedig mewn amodau garw.
- Symudiad llyfn:Mae arwynebau llithro ffrithiant isel yn sicrhau mynegiant manwl gywir.
- Dyluniad Compact:Arbed gofod o'i gymharu â Bearings lluosog yn cyflawni mynegiant tebyg.
Diwydiannau cymwysiadau cynradd
Mae Bearings plaen sfferig yn anhepgor wrth fynnu amgylcheddau peirianneg, yn enwedig yn:
- Modurol a chludiant:Systemau atal, cysylltiadau llywio, gyriannau.
- Peiriannau Diwydiannol:Silindrau hydrolig, offer trin deunyddiau, peiriannau pecynnu, peiriannau amaethyddol.
- Offer Adeiladu a Pheirianneg:Cymalau ffyniant cloddwyr, cysylltiadau craen, llwythwyr.
- Amaethyddiaeth:Tractorau, cynaeafwyr, aradr.
- Mwyngloddio:Bearings cadarn ar gyfer driliau, cludwyr, gwasgwyr o dan lwythi eithafol a halogiad.
- Ynni Gwynt:Systemau traw a yaw sydd angen dibynadwyedd o dan lwythi amrywiol ac amodau tywydd.
Cymwysiadau nodweddiadol mewn peiriannau ac amgylcheddau
Mae'r berynnau hyn yn hanfodol mewn pwyntiau cymalog beirniadol fel:
- Pwyntiau colyn:Breichiau cyswllt, gwasanaethau lifer.
- Silindr Hydrolig/Niwmatig:Llygaid gwialen a chliroedd.
- Systemau Rheoli:Actuators, cysylltiadau sydd angen symud yn union.
- Cymalau atal:Cymalau cymalog mewn cerbydau ac offer.
- Amgylcheddau garw:Amgylcheddau â llwch, baw, lleithder, tymereddau uchel/isel, ac amlygiad i gemegau neu ddŵr y môr (gan ddefnyddio amrywiadau sy'n gwrthsefyll cyrydiad).
Mae ein berynnau plaen sfferig a beiriannwyd yn fanwl yn cynnig atebion mynegiant dibynadwy ar gyfer heriau diwydiannol anoddaf y byd.
