N2318
Válcová ložiska válce jsou válcová ložiska specificky vytvořená tak, aby vyhovovala vysokým radiálním zatížením. Jejich klíčové prvky zvrat jsou válcové válce, které navádějí lineární kontakt s závodníky. Tento design je činí mimořádně efektivní při manipulaci s čistými radiálními silami a slouží jako kritické součásti v velkém množství průmyslových aplikací. Ve srovnání s kuličkovými ložiskami stejné velikosti nabízejí výrazně vyšší radiální kapacitu přenášení zatížení.

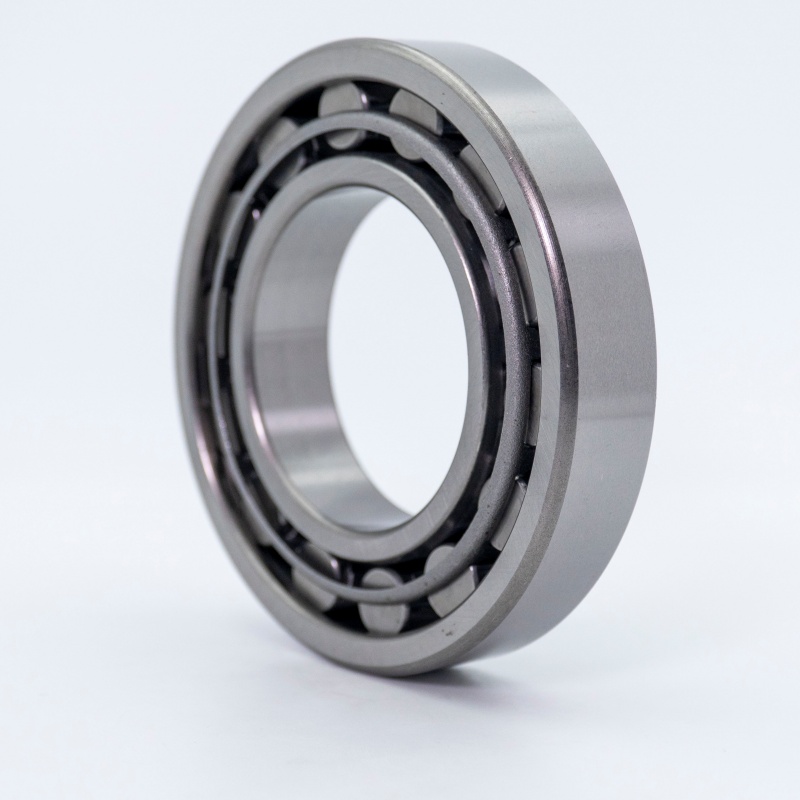

Válcové válečkové ložisko
| ISO | N2318 | |
| Гост | 2618 | |
| Průměr otvoru | d | 90 mm |
| Vnější průměr | D | 190 mm |
| Šířka | B | 64 mm |
| Základní dynamické hodnocení zatížení | C | 285 kN |
| Základní hodnocení statického zatížení | C0 | 303 kN |
| Referenční rychlost | 2700 R/min | |
| Omezující rychlost | 2300 R/min | |
| Hmotnost | 8,69 kg | |
Struktura válcových ložisek
- Typické ložisko válcového válce se skládá z následujících hlavních složek:
- Vnější prsten:Obvykle má na jedné nebo obou stranách pevná žebra nebo příruba, aby se poskytovaly axiální pokyny pro válečky.
- Vnitřní prsten:Obvykle má také žebra nebo příruba pro vedení válců. V závislosti na konstrukci může být vnitřní kroužek nedílnou součástí žeber nebo oddělitelných (usnadňující montáž).
- Válcové válečky:Precision-the-the-the-the-válcové válcovací prvky, které jsou jádrem komponenty přenášení zátěže. Délka válce je obvykle o něco menší než jejich průměr.
- Klece (držák):Rovnoměrně odděluje válečky, brání jim v otírání proti sobě a správně je vede v závodech. Kletní materiály zahrnují ocel, mosaz nebo polymery (např. Polyamid/nylon).
Charakteristiky válcových ložisek
- Vysoká radiální zatížení:Návrh kontaktu s linkami jim umožňuje zvládnout výrazně vyšší radiální zatížení než kuličková ložiska stejné velikosti.
- Vysoká radiální rigidita:Vynikající tuhost v radiálním směru, což vede k minimální deformaci při zatížení.
- Nízké tření:Nízký válcový odpor přispívá k vysoké účinnosti.
- Vysokorychlostní schopnost:Dobře navržená ložiska (zejména s lehkými klecemi) jsou vhodná pro vysoké rychlosti rotace.
- Oddělitelnost:Mnoho typů (např. Nu, NJ Designs) má oddělitelné prsteny (vnitřní a/nebo vnější), zjednodušuje montáž, demontáž a údržbu.
- Omezená axiální zatížení:Obecně může pojmout pouze velmi malé axiální zatížení (v závislosti na návrhu žebra) nebo vyžadovat kombinaci s jinými ložiskami, aby zvládli axiální síly.
Aplikace válcových ložisek
Válcová ložiska válce se široce používají v aplikacích, které vyžadují vysokou radiální zatížení a rigiditu:
- Elektrické motory a generátory:Podpora rotoru.
- Převodovky a reduktory:Podpora hřídele ozubeného ozubeného ozubeného ozubeného kola.
- Rolling Mills:Pracovní role a záložní kuličky.
- Čerpadla a kompresory:Podpora hřídele.
- Vibrační obrazovky:Manipulace s vibračními zatíženími.
- Stavební stroje:Svítící prsteny v rypadlových jeřádech.
- Větrné turbíny:Ložiska hlavních šachty.
- Vřetena stroje:Kde jsou kritická vysoká rigidita a přesnost.
- Tiskové stroje:Podpora válců.
Prémiově kvalitní válcová ložiska zajišťují spolehlivost kritická mise, pokud není maximální radiální zatížení neelegovatelná.
