Kategorie

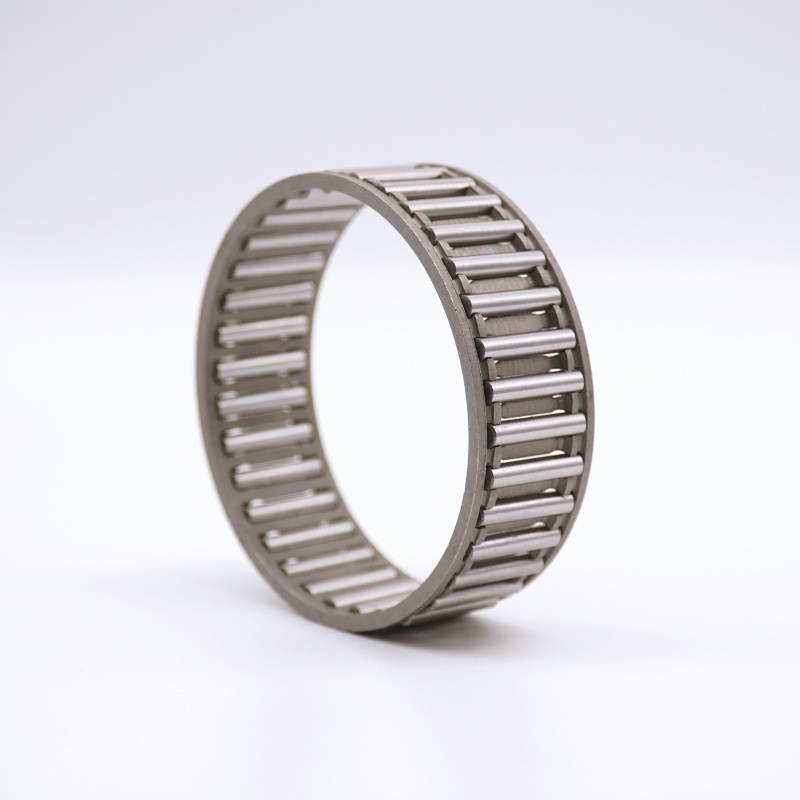

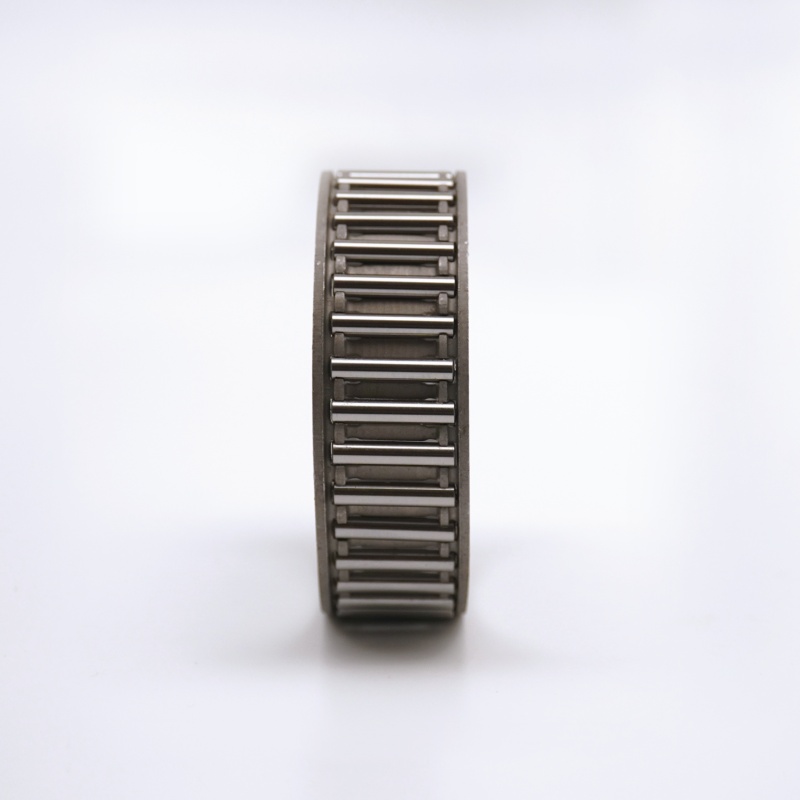

K20X28X16
Ložiska jehly využívají válce válce s poměrem délky k průměru přesahujícím 4: 1. Tato geometrie „podobné jehly“ umožňuje výjimečnou radiální zatížení v extrémně kompaktních průřezů a poskytuje vynikající účinnost prostoru ve srovnání s kuličkovými ložiskami ekvivalentních rozměrů.
Ložiska jehly

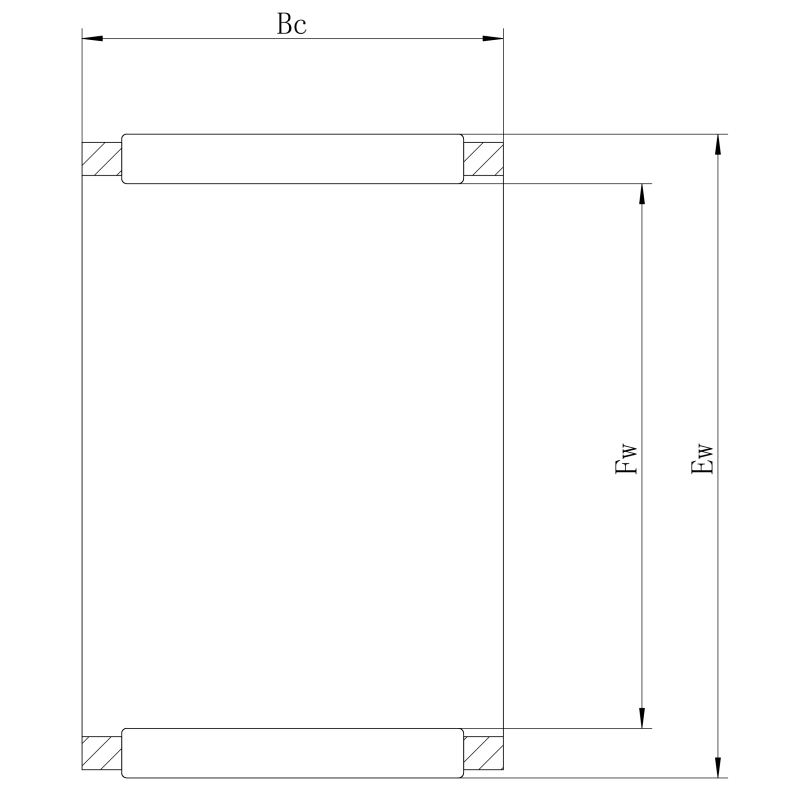

| ISO | K20X28X16 | |
| Vnitřní prsten průměru nasedlí | FW | 20 mm |
| Vnější průměr | Ew | 28 mm |
| Šířka | BC | 16 mm |
| Základní dynamické hodnocení zatížení | C | 9,5 kN |
| Základní hodnocení statického zatížení | C0 | 10.8 kN |
| Omezující rychlost | 9600 R/min | |
| Hromadné ložisko | 0,02 kg | |
Strukturální rozpad
Mezi klíčové komponenty patří:
- Vnější prsten: Obvykle s Raceway (typy bezchybných vynechají vnější prsten)
- Válce jehly: Precision-Ground Rollers přenášející zátěž prostřednictvím kontaktu s linií
- Klec: Mosaz/ocelový/polymerový materiál Szepce válců (typy bezchybných vylučují kleci)
- Vnitřní prsten: Volitelná komponenta (např. Nat-typ s vnitřním kroužkem, typ RNA bez)
Klasifikační systém
- Záměrně: Úplný doplněk (vysoký zátěž), klecový (vysokorychlostní schopný)
- Funkcí: Radiální, tah, kombinovaná ložiska
- Speciální typy: Přírubové (axiální polohování), zarovnání (kompenzace vyrovnání)
Technické výhody
| Funkce | Inženýrská výhoda |
| Ultra-štítná sekce | Ušetří 60% radiálního prostoru |
| Vysoká hustota zatížení | 300% vyšší kapacita vs. koule |
| Odolnost proti šoku | Kontakt linky distribuuje stres |
| Přesnost rotace | ± 0,03 mm pro přesné systémy |
| Poznámka: Omezení rychlosti se liší podle materiálu klece |
Průmyslové aplikace
- Automobilový průmysl: Přenosy (např. JTEKT NK17/20), Opojovací tyče
- Robotika: Kloubové klouby (převládající typ komplementu)
- Aerospace: Ložiska podpory rotoru APU
- Lékařský: Rotací skeneru CT skeneru (verze MRI-Safe Version)
- Konstrukce: Hydraulické jednotky čerpadla (Timken TOR 47)
Environmentální adaptace
| Stav | Doporučené řešení |
| Vysoká teplota | Keramicky potažené válečky + speciální klece |
| Korozivní média | Plná nerezová ocel (přípona SS) |
| Kontaminované oblasti | Double-Lip Contact Seals (2RS) |
| Ultra vysoká rychlost | Polymerní klece + mazání oleje a vzduchu |
