Geew80es

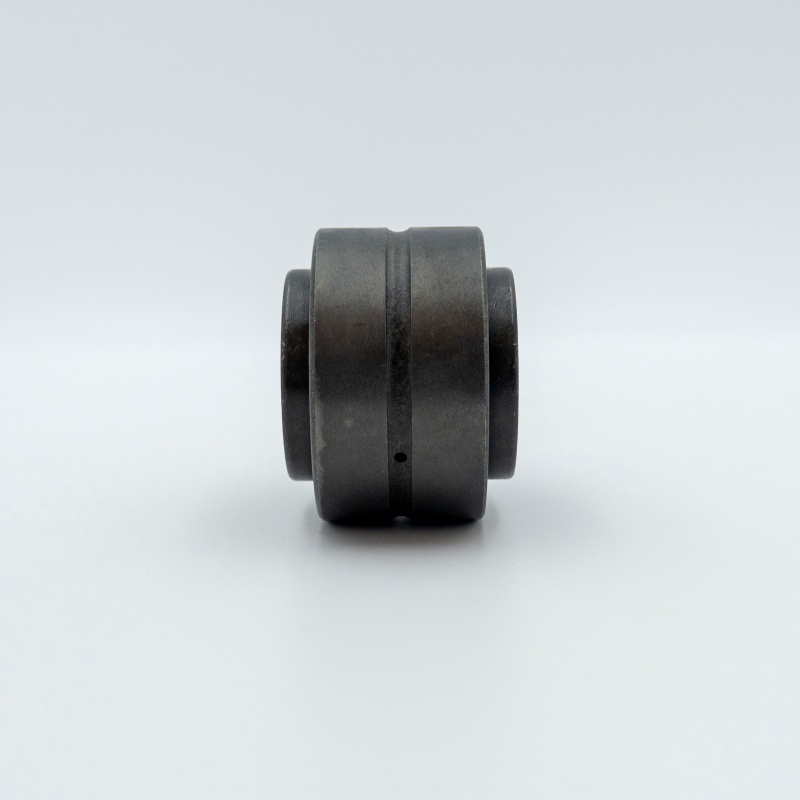

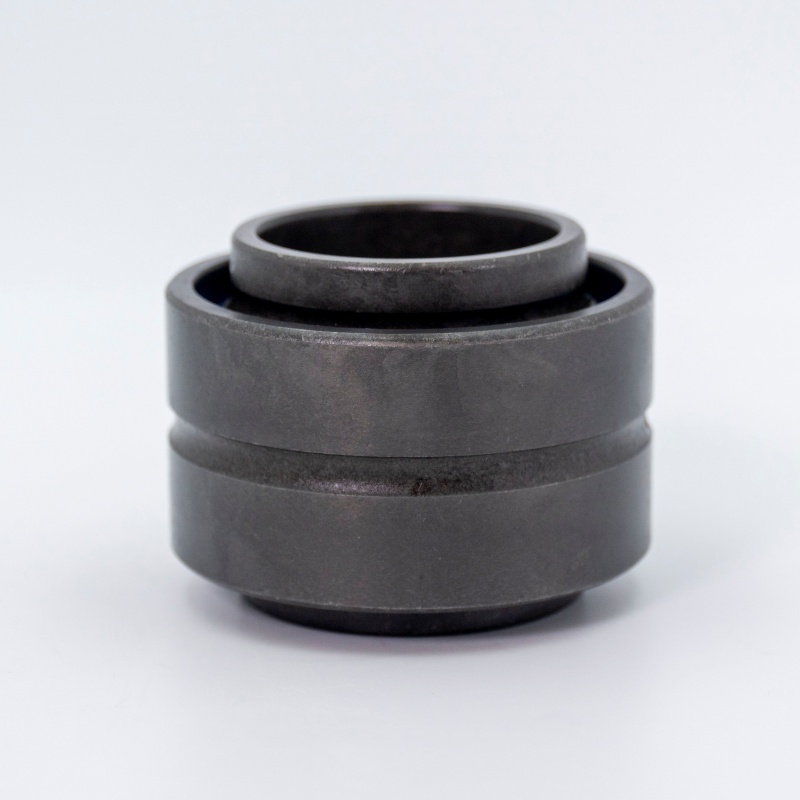

Sférická planilá ložiska, známá také jako kloubová ložiska, jsou mechanické komponenty jedinečně navržené tak, aby vyhovovaly úhlovému nesouladu a oscilaci nebo rotujícím pohybům mezi připojenými částmi. Na rozdíl od standardních ložisek kuliček nebo válců mají v odpovídajícím sférickém vnějším kroužku artikulující sféricky tvarovaný posuvný kontaktní povrch (vnitřní kroužek). Tento design umožňuje pohyb ve více směrech současně.

Odeslat žádost

Sférické pláně

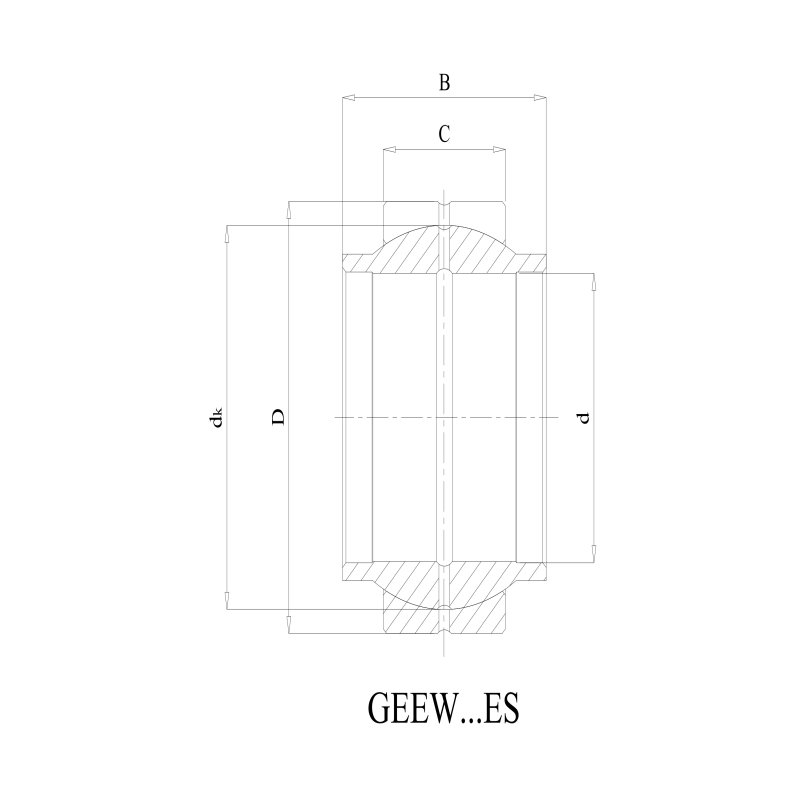

ISO	Geew80es
Průměr otvoru	d	80 mm
Vnější průměr	D	120 mm
Šířka	B	80 mm
Vnější prsten šířky	C	45 mm
Základní dynamické hodnocení zatížení	Dyn.C	240 kN
Základní hodnocení statického zatížení	STAT.CO	1200 kN
Vnitřní prsten průměru nasedlí	dk	105 mm
Hromadné ložisko	2,39 kg

Struktura

Naše sférická planilá ložiska se skládají ze dvou primárních složek:

Vnitřní prsten:Vnitřní kroužek je vybaven konvexním sférickým vnějším průměrem působícím jako posuvný povrch.
Vnější prsten:Vnější kroužek má odpovídající konkávní sférický otvor. V závislosti na typu může být vnější kroužek jednoduchý (pro stisknutí do pouzdra), má přírubu (pro radiální umístění) nebo zahrnuje integrální stopku (typ koncového typu). Klouzavé kontaktní povrchy jsou obvykle navrženy se speciálními nízkými třením nebo povrchovým úpravou, aby se minimalizovalo opotřebení a zlepšilo výkon.

Klíčové vlastnosti

Samostavení:Přijímá významné statické a dynamické nesoulad (vychylování hřídele, chyby montáže).
Vysoká zatížení:Nakonstruováno tak, aby vydrželo vysoké radiální zatížení, axiální zatížení nebo kombinované zatížení v různých směrech.
Absorpce šoku:Schopné tlumit nárazové zatížení a vibrace.
Možnosti nízké údržby:Mnoho typů obsahuje robustní, bezpevní vzory nebo materiály odolné proti korozi pro bezúdržbové provoz nebo prodloužené intervaly servisního serveru v drsných podmínkách.
Hladký pohyb:Posuvné povrchy s nízkým třením zajišťují přesné artikulaci.
Kompaktní design:Šetření prostoru ve srovnání s více ložisky dosahujícími podobné artikulace.

Primární aplikační průmyslová odvětví

Sférická planilá ložiska jsou nepostradatelná v náročných inženýrských prostředích, zejména v:

Automobilový průmysl a doprava:Systémy zavěšení, propojení řízení, hnací ústrojí.
Průmyslové stroje:Hydraulické válce, zařízení pro manipulaci s materiálem, balicí stroje, zemědělské stroje.
Stavební a inženýrské vybavení:Klouby boomu rypadlo, vazby jeřábů, nakladače.
Zemědělství:Traktory, sklízeče, pluhy.
Hornictví:Robustní ložiska pro vrtáky, dopravníky, drtiče při extrémním zatížení a kontaminaci.
Větrná energie:Systémy rozteče a narážení vyžadující spolehlivost za různého zatížení a povětrnostních podmínek.

Typické aplikace ve strojích a prostředí

Tato ložiska jsou nezbytná při kritických artikulačních bodech, jako jsou:

Otočné body:Linkage Arms, pákové sestavy.
Hydraulický/pneumatický válec:Rod Eyes and Clevises.
Řídicí systémy:Pohony, vazby vyžadující přesný pohyb.
Klouby zavěšení:Kloubové klouby ve vozidlech a zařízeních.
Tvrdá prostředí:Prostředí s prachem, nečistotami, vlhkostí, vysokými/nízkými teplotami a vystavením chemikáliím nebo mořské vodě (využití variant odolných vůči korozi).

Naše sférická ložiska s přesnostmi vmočených přesnostmi nabízejí spolehlivá řešení artikulace pro nejnáročnější průmyslové výzvy na světě.
