6809

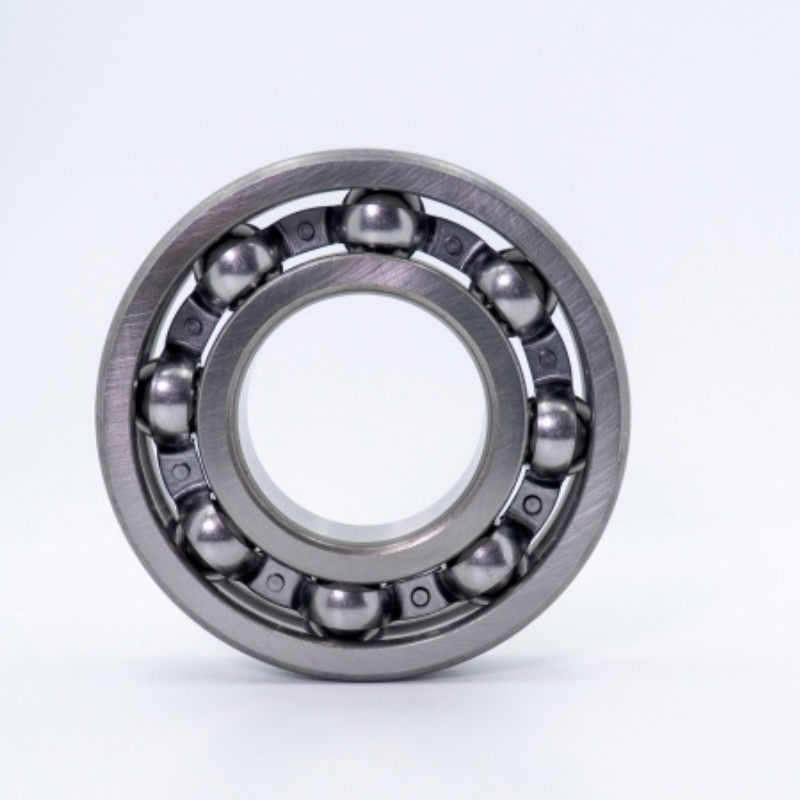

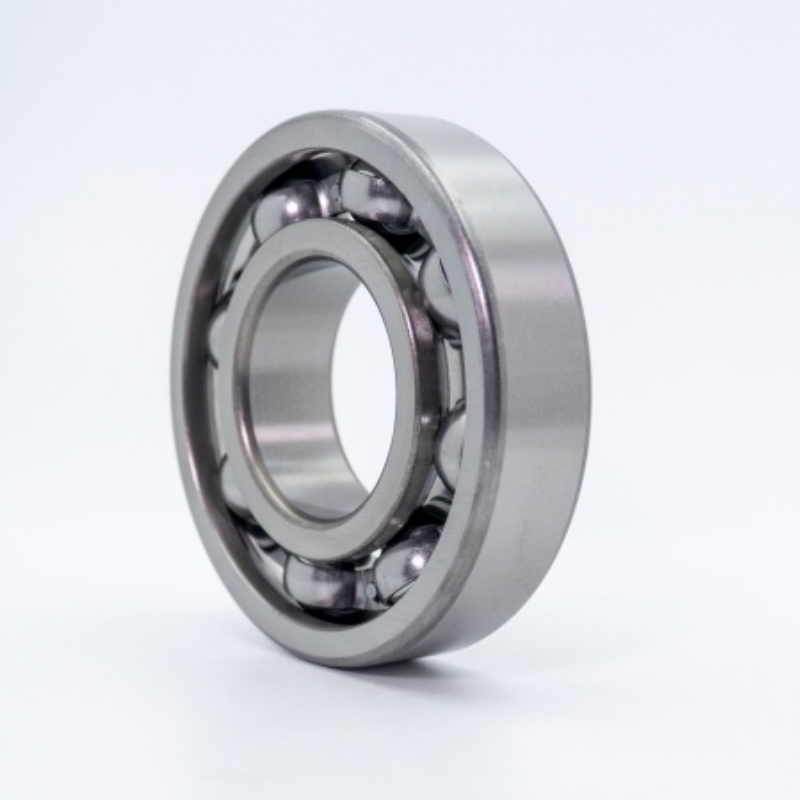

Hluboká ložisko kuličky s hlubokým drážkou je jedním z nejpoužívanějších typů válcovacích ložisek. Skládá se z vnitřního kroužku, vnějšího kroužku, ocelových kuliček a klece (nebo těsnění). Hluboká drážka na vnitřních a vnějších kroužcích mu umožňují odolat radiálním zatížení a omezené obousměrné axiální zatížení současně. Známý pro svou jednoduchou strukturu a spolehlivým výkonem se rozsáhle používá v různých mechanických zařízeních.
Hluboká ložiska kuliček

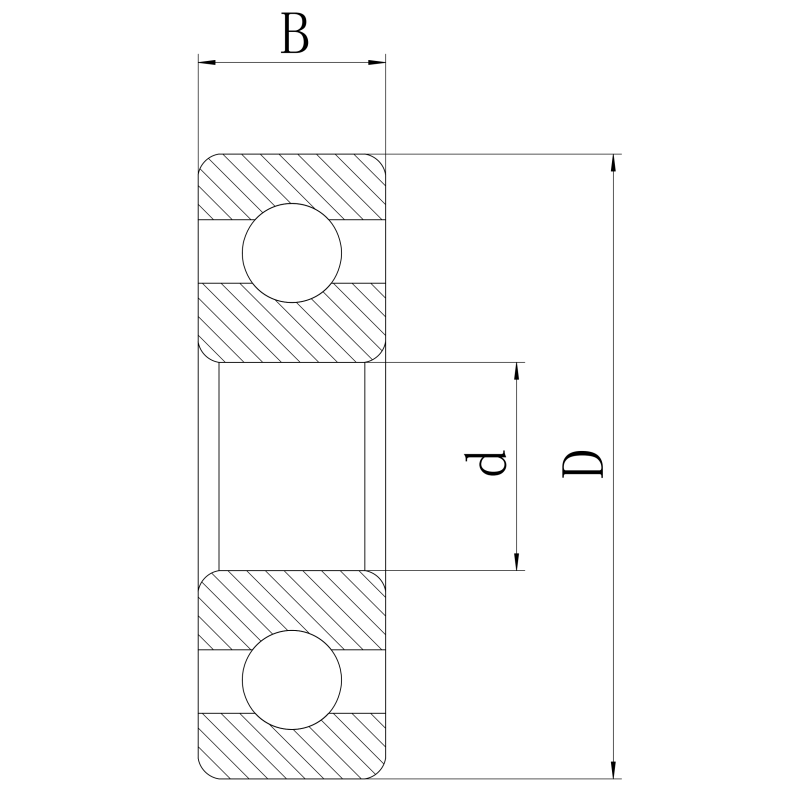

| ISO | 6809 | |
| Gost | 1000809 | |
| Průměr otvoru | d | 45 mm |
| Vnější průměr | D | 58 mm |
| Šířka | B | 7 mm |
| Základní dynamické hodnocení zatížení | C | 3.63 kN |
| Základní hodnocení statického zatížení | C0 | 2,6 kN |
| Referenční rychlost | 10800 R/min | |
| Omezující rychlost | 6600 R/min | |
| Hromadné ložisko | 0,04 kg | |
Rysy hlubokých drážkových kuličkových ložisek
- Vysokorychlostní schopnost: Optimalizovaný návrh závodního hlediska minimalizuje tření a umožňuje vysokorychlostní provoz.
- Nízká ztráta tření: Malá kontaktní plocha mezi míčky a závodníky snižuje odpor a spotřebu energie.
- Dlouhá životnost a spolehlivost: Vysoce kvalitní obrábění oceli a přesnosti zajišťuje trvanlivost a stabilitu.
- Obousměrná zatížení: Umístí radiální zatížení a obousměrná axiální zatížení.
- Snadná instalace: Není nutné žádné nastavení zarovnání, jednoduchá struktura a nízké náklady na údržbu.
Klasifikace kuličkových ložisek hluboké drážky
- Typem těsnění:
- Otevřená ložiska: Žádné těsnění; vyžadují pravidelné mazání.
- Stíněná ložiska (zz/2z): Jednotlivé nebo dvojité kovové štíty pro ochranu prachu (ne olejové).
- Uzavřená ložiska (RS/2RS): Gumová těsnění pro odolnost proti prachu/vodě a zadržení tuku.
- O velikosti:
- Miniaturní ložiska: Průměr otvoru <10 mm, používaný v přesných nástrojích.
- Standardní ložiska: Běžné velikosti (např. 6200 série).
- Ložiska ve velké velikosti: Pro průmyslové vybavení pro těžkoprávu.
- Speciální typy:
- Ložiska z nerezové oceli: Korozivní rezistentní pro vlhké/chemické prostředí.
- Keramická hybridní ložiska: Keramické koule pro vysokoteplotní a antimagnetické aplikace.
Aplikace hlubokých drážkových kuličkových ložisek
Hluboká kulička se používají téměř ve všech průmyslových odvětvích, včetně:
- Motory a generátory: Podpora vysokorychlostní rotace rotoru.
- Automobilové komponenty: Převodovky, rozbočovače kol, napínače pásů.
- Domácnost spotřebiče: Motory v pračkách, klimatizacích a vysavačích.
- Průmyslové stroje: Čerpadla, ventilátory, dopravní pásy, vřetena stroje.
- Přesné vybavení: Lékařské nástroje, robotické klouby, dronové motory.
Teplá připomenutí: Nabízíme širokou škálu ložisek s hlubokými drážky v různých specifikacích a modelech. Vyberte nejvhodnější produkt na základě vašich konkrétních požadavků na aplikaci (jako je velikost a směr zátěže, rychlost, požadavky na přesnost, instalační prostor, podmínky prostředí atd.). Neváhejte se zeptat!
