51109

Thrustová kuličková ložiska jsou převáděna ložiskami navržená tak axiální zatížení výhradně. Jejich design má a Podložka hřídele (těsný prsten), Housová podložka (volný prsten)a a Sestava kuličky Při drážkovaných postičkách umožňuje efektivní přenos axiální síly s minimálním třením. Není vhodné pro radiální zatížení.

Odeslat žádost

Tahové ložisko

ISO	51109
Gost	8109
Průměr otvoru	d	45 mm
Vnější průměr	D	65 mm
Výška	H	14 mm
Základní dynamické hodnocení zatížení	C	1.2 kN
Základní hodnocení statického zatížení	C0	1,6 kN
Referenční rychlost		2700 R/min
Omezující rychlost		2000 R/min
Hromadné ložisko	0,14 kg

Strukturální design

Prsteny: GCR15 ložisková ocel ztuhla na HRC 58-62, Precision-Ground Raceways;
Koule: φ3mm-50mm ocelové kuličky (ISO 3290 Grade G10-G20);
Klec: Segmentovaná klec na razítko oceli/mosazi nebo polymeru PA66-GF25;
Těsnění: Z-Shield (80 ° C) nebo gumové těsnění 2RS (120 ° C).

Klíčové funkce výkonu

Typem těsnění:
- Otevřená ložiska: Žádné těsnění; vyžadují pravidelné mazání.
- Stíněná ložiska (zz/2z): Jednotlivé nebo dvojité kovové štíty pro ochranu prachu (ne olejové).
- Uzavřená ložiska (RS/2RS): Gumová těsnění pro odolnost proti prachu/vodě a zadržení tuku.
O velikosti:
- Miniaturní ložiska: Průměr otvoru <10 mm, používaný v přesných nástrojích.
- Standardní ložiska: Běžné velikosti (např. 6200 série).
- Ložiska ve velké velikosti: Pro průmyslové vybavení pro těžkoprávu.
Speciální typy:
- Ložiska z nerezové oceli: Korozivní rezistentní pro vlhké/chemické prostředí.
- Keramická hybridní ložiska: Keramické koule pro vysokoteplotní a antimagnetické aplikace.

Průmyslové aplikace

Průmysl	Zařízení	Načíst profil
Automobilový průmysl	Uvolnění spojky, přenos	Šoková zatížení ≤50 kN
Konstrukce	Hydraulická čerpadla, zabitá rypadlo	Statické načítání až 300 kN
Výroba energie	Turbínové vodítko, větrný rozteč	Cyklická zatížení (život 50 000 hodin)
Robotika	Kloubní reduktory	Vysoce přesné umístění

Výběr a montážní poznámky

Odolnost proti korozi: SUS440 nerezová ocel nebo zinková pokovování;
Alternativa těžkoprávy: Použijte Zúžená ložiska tahu válce(300% vyšší kapacita);
Montáž: Podložka hřídele musí být lisovatelná; Odbavení bydlení ≤ 0,05 mm.

Předchozí zprávy

51110

Další novinky

51108

Kontaktujte nás

Související produkty

UCT308-25

Ložiska řady UC odkazují na standardizované, široce používané jednotky pro ložisko polštářů s rukávy adaptéru. V jejich jádru je hluboká kulička s kuličkami s kuličkami s kulovým vnějším průměrem (SPB) navrženým tak, aby se vešly do odpovídající sférické otvory litinového krytu. Tato série, která se drží metrických rozměrů, je…

Přečtěte si více 🡥

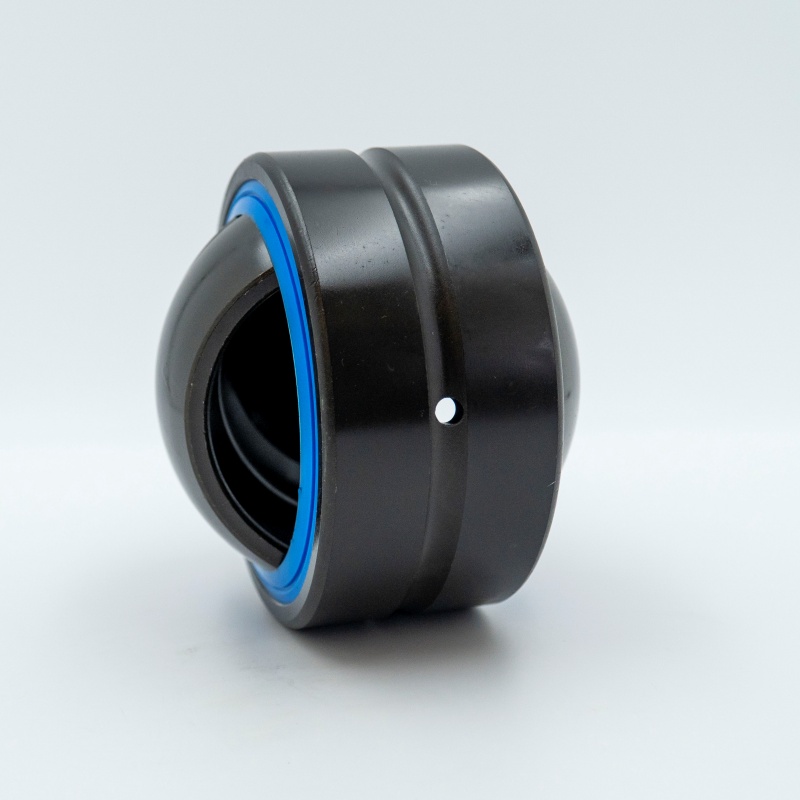

Gez292ES
