Categoria
SB202
Els coixinets de la sèrie UC es refereixen a un estandardització i àmpliament utilitzat Unitats de coixinet de boles de coixins amb mànigues adaptadores. Al seu nucli hi ha un rodament de boles de ranura profunda amb un Diàmetre exterior esfèric (SPB) Dissenyat per encaixar en el forat esfèric que coincideix amb una carcassa de ferro colat. Adherint -se a Dimensions mètriques, aquesta sèrie està dissenyada específicament per a aplicacions industrials que exigeixen una gran capacitat de càrrega, una instal·lació senzilla i un rendiment fiable.
Coixinets de la sèrie UC
| ISO | SB202 | |
| Diàmetre de perforació | d | 15 mm |
| Diàmetre exterior | D | 40 mm |
| L'amplada general del rodament | B | 22 mm |
| Amplada de l'anell exterior | C | 12 mm |
| Centre de rodatge des del final | s | 6 mm |
| Distància de la cara lateral del dispositiu de bloqueig al Centre de Raceway | s1 | 16 mm |
| Estableix el cargol | ds | M5x0.8 |
| Distància des de la cara lateral fins al centre del fil | G | 4,5 mm |
| Centre de distància o cap al centre de zona de lubricació | F | 3,4 mm |
| Qualificació de càrrega dinàmica bàsica | C | 5.8 KN |
| Qualificació bàsica de càrrega estàtica | C0 | 2.8 KN |
| Rodament massiu | 0,1 kg | |
Estructura dels coixinets de la sèrie UC
Una unitat típica de suport UC inclou els components clau següents:
- Carcassa de blocs de coixins:Típicament fabricat amb ferro de fosa gris o ferro dúctil (per exemple, sufix UC-P), amb forats de muntatge (base de blocs de plommer, amb forats de cargol o forats), proporcionant suport i estabilitat robustes.
- Portament de boles de ranura profunda esfèrica exterior:El coixinet té un anell interior dissenyat per adaptar -se a un eix cilíndric estàndard (per exemple, tolerància H7). El seu anell exterior presenta un superfície exterior esfèrica que se situa dins de l'origen esfèric de l'habitatge.
- Arranjament de segellat:Equipat amb segells a banda i banda (normalment cautxú com NBR o FKM) per evitar eficaçment l’entrada de contaminants, brutícia i humitat mantenint el lubricant intern.
- Dispositiu de bloqueig:Utilitza principalment un màniga adaptadora (tipus excèntric o de retirada) Combinat amb una femella de bloqueig i rentadora. Aquest mecanisme únic permet que el coixinet es fixi fermament a l’eix mitjançant processos de muntatge i desmuntatge molt simplificant. (Nota: Algunes variants UC utilitzen un anell interior de perforació cònica amb una màniga adaptadora cònica).
Característiques clau dels coixinets de la sèrie UC
- Capacitat d’autoalineació:L’ajust esfèric entre l’anell exterior i el forat de la carcassa permet que el coixinet s’adapti Desalineació de petites eixos (Normalment fins a ± 3 °), compensant els errors d’instal·lació o la desviació de l’eix.
- Instal·lació i manteniment fàcils:El disseny de la unitat pre-muntat, combinat amb el sistema de bloqueig de màniga adaptadora, permet extremadament ràpid i lliure d’eines Muntatge/desmuntatge en eixos cilíndrics, minimitzant els costos d’aturada i de manteniment.
- Segellat superior:Els segells estàndard ofereixen una excel·lent protecció contra ambients durs, que amplien la vida.
- Capacitat de càrrega robusta:La robusta carcassa de ferro colat i una construcció de boles de ranura profunda proporciona una bona Capacitat de càrrega radial i moderat Capacitat de càrrega axial.
- Àmplia compatibilitat i intercanviabilitat:Fabricat a ISO Metric Standards (IS), garantint la facilitat de reemplaçament i l’abastament de les peces de recanvi a nivell mundial.
Aplicacions de coixinets de sèries UC
Gràcies a la seva durabilitat, facilitat d’ús i rendiment fiable, els coixinets UC es troben en una àmplia gamma d’indústries i aplicacions:
- Maquinària agrícola (tractors, recol·lectors, jardineres)
- Equipament de transport (transportadors de cinturons, transportadors de corrons)
- Sistemes de ventilació i HVAC (fans)
- Maquinària de manipulació de materials
- Equips de construcció
- Línies de processament d’aliments i begudes
- Maquinària tèxtil
- Unitats industrials generals (motors, caixes de canvis, politges)
L’elecció dels coixinets de la sèrie UC significa triar Fiabilitat, rendibilitat i eficiència operativa.
Poseu -vos en contacte amb nosaltres
Productes relacionats
62214 2RS
Un rodament de boles de ranura profunda és un dels tipus més utilitzats de coixinets enrotllats. Consta d’un anell interior, anell exterior, boles d’acer i una gàbia (o components de segellat). Les carreres de fons profundes dels anells interiors i exteriors li permeten suportar les càrregues radials i limitades ...
UCFL312-37
Els coixinets de la Sèrie UC fan referència a unitats de boles de coixí normalitzades i àmpliament utilitzades amb mànigues adaptadores. Al seu nucli hi ha un rodament de boles de ranura profunda amb un diàmetre exterior esfèric (SPB) dissenyat per encaixar -se en el forat esfèric que coincideix amb una carcassa de ferro colat. Seguint les dimensions mètriques, aquesta sèrie és ...
NF213
Els coixinets de corrons cilíndrics són rodaments enrotllats específicament dissenyats per allotjar càrregues radials elevades. Els seus elements de rodatge clau són rodets cilíndrics que fan contacte lineal amb les vies de carreres. Aquest disseny els fa excepcionalment efectius en la manipulació de forces radials pures, que serveixen de components crítics en una àmplia gamma d’aplicacions industrials. En comparació ...

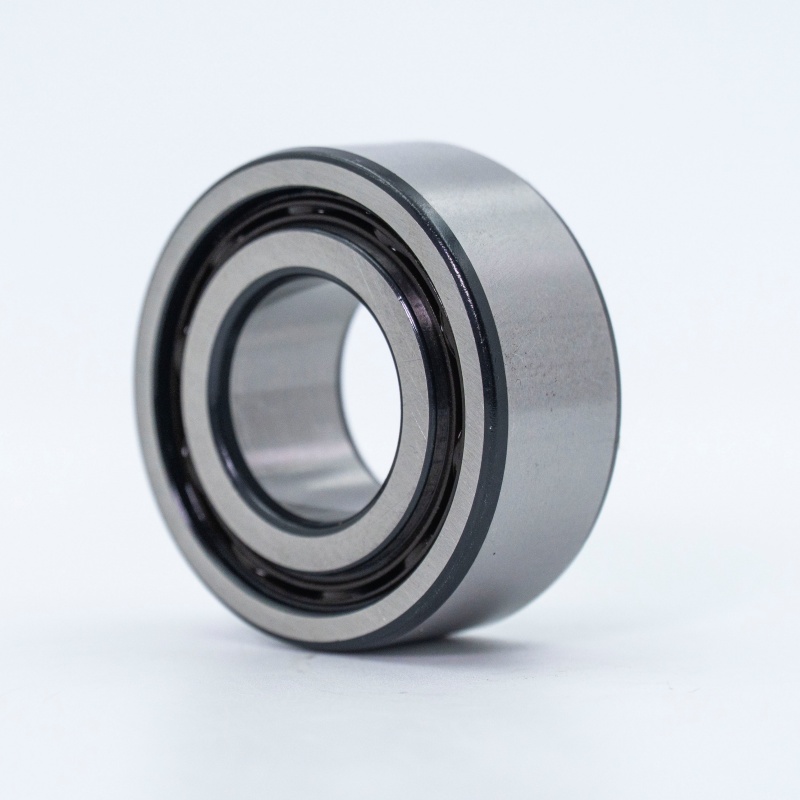

3306 2RS
