Categoria
NU1011
Els coixinets de corrons cilíndrics són rodaments enrotllats específicament dissenyats per allotjar càrregues radials elevades. Els seus elements de rodatge clau són rodets cilíndrics que fan contacte lineal amb les vies de carreres. Aquest disseny els fa excepcionalment efectius en la manipulació de forces radials pures, que serveixen de components crítics en una àmplia gamma d’aplicacions industrials. En comparació amb els coixinets de boles de la mateixa mida, ofereixen una capacitat de càrrega radial significativament més elevada.
Coixinet cilíndric
| ISO | NU1011 | |
| Гост | 32111 | |
| Diàmetre de perforació | d | 55 mm |
| Diàmetre exterior | D | 90 mm |
| Amplada | B | 18 mm |
| Qualificació de càrrega dinàmica bàsica | C | 22,4 KN |
| Qualificació bàsica de càrrega estàtica | C0 | 26,3 KN |
| Velocitat de referència | 5300 r/min | |
| Limitació de la velocitat | 4600 r/min | |
| Pes | 0,45 kg | |
Estructura dels coixinets de corrons cilíndrics
- Un rodament típic cilíndric consisteix en els components principals següents:
- Anell exterior:Normalment ofereix costelles fixes o brides en un o ambdues cares per proporcionar una orientació axial per als rodets.
- Anell interior:Normalment també té costelles o brides per a l’orientació de corrons. Segons el disseny, l’anell interior pot ser integral amb costelles o separables (facilitant el muntatge).
- Rodets cilíndrics:Elements de rodatge cilíndrics de precisió del terreny de precisió que són els components bàsics que porten la càrrega. La longitud del corró sol ser lleugerament inferior al seu diàmetre.
- Gàbia (retenidor):Separa els rodets de manera uniforme, els impedeix fregar -se els uns als altres i els guia correctament dins de les vies de carreres. Els materials de gàbia inclouen acer, llautó o polímers (per exemple, poliamida/niló).
Característiques dels coixinets cilíndrics
- Alta capacitat de càrrega radial:El disseny de contacte de la línia els permet manejar càrregues radials significativament més elevades que els coixinets de boles de la mateixa mida.
- Alta rigidesa radial:Excel·lent rigidesa en la direcció radial, donant lloc a una deformació mínima sota càrrega.
- Fricció baixa:La baixa resistència al rodatge contribueix a una alta eficiència.
- Capacitat d'alta velocitat:Els coixinets ben dissenyats (sobretot amb gàbies lleugeres) són adequats per a velocitats de rotació elevades.
- Separabilitat:Molts tipus (per exemple, dissenys de NU, NJ) presenten anells separables (interiors i/o exteriors), simplificant el muntatge, el desmuntatge i el manteniment.
- Capacitat de càrrega axial limitada:Generalment només pot allotjar càrregues axials molt petites (segons el disseny de costelles) o requerir una combinació amb altres coixinets per gestionar les forces axials.
Aplicacions de coixinets cilíndrics
Els coixinets de corrons cilíndrics s’utilitzen àmpliament en aplicacions que exigeixen una alta capacitat de càrrega radial i rigidesa:
- Motors i generadors elèctrics:Suport al rotor.
- Caixes de canvis i reductors:Suport a l’eix de l’engranatge.
- Rolling Mills:Rotllo de treball i còpia de seguretat.
- Bombes i compressors:Suport de l’eix.
- Pantalles vibradores:Manipulació de càrregues vibratòries.
- Maquinària de construcció:Anells de tros a excavadores, grues.
- Aerogeneradors:Coixinets principals.
- Spindles de màquines -eina:On l’alta rigidesa i la precisió són crítics.
- Maquinària d'impressió:Suport del cilindre.
Els coixinets de corrons cilíndrics de qualitat premium asseguren la fiabilitat crítica de la missió quan la capacitat de càrrega radial màxima no és negociable.
Poseu -vos en contacte amb nosaltres
Productes relacionats
7330 C
Els coixinets de boles de contacte angulars (ACBBS) són unitats de rodament dissenyades per precisió dissenyades de manera única per gestionar simultàniament càrregues radials i axials combinades. A diferència dels coixinets estàndard de boles de ranura profunda, incorporen angles de contacte (normalment entre 15 ° a 40 °), permetent -los recolzar forces axials substancials en una direcció, sovint al costat de forces radials moderades. Això ...
UCS203
Els coixinets de la Sèrie UC fan referència a unitats de boles de coixí normalitzades i àmpliament utilitzades amb mànigues adaptadores. Al seu nucli hi ha un rodament de boles de ranura profunda amb un diàmetre exterior esfèric (SPB) dissenyat per encaixar -se en el forat esfèric que coincideix amb una carcassa de ferro colat. Seguint les dimensions mètriques, aquesta sèrie és ...
22338 KMBW33
Un rodament esfèric de corrons és un rodament de rodatge molt dissenyat dissenyat per excel·lir en les condicions de funcionament exigents. La seva característica definidora és la seva capacitat d’autoalineació. Es compensa automàticament la desalineació entre l’eix i la carcassa, causada per errors de muntatge, desviació de l’eix o establiment de fonament (normalment fins a 1,5 ° - 3 °). Això ...
NF411
Els coixinets de corrons cilíndrics són rodaments enrotllats específicament dissenyats per allotjar càrregues radials elevades. Els seus elements de rodatge clau són rodets cilíndrics que fan contacte lineal amb les vies de carreres. Aquest disseny els fa excepcionalment efectius en la manipulació de forces radials pures, que serveixen de components crítics en una àmplia gamma d’aplicacions industrials. En comparació ...
UCHA214-42
Els coixinets de la Sèrie UC fan referència a unitats de boles de coixí normalitzades i àmpliament utilitzades amb mànigues adaptadores. Al seu nucli hi ha un rodament de boles de ranura profunda amb un diàmetre exterior esfèric (SPB) dissenyat per encaixar -se en el forat esfèric que coincideix amb una carcassa de ferro colat. Seguint les dimensions mètriques, aquesta sèrie és ...

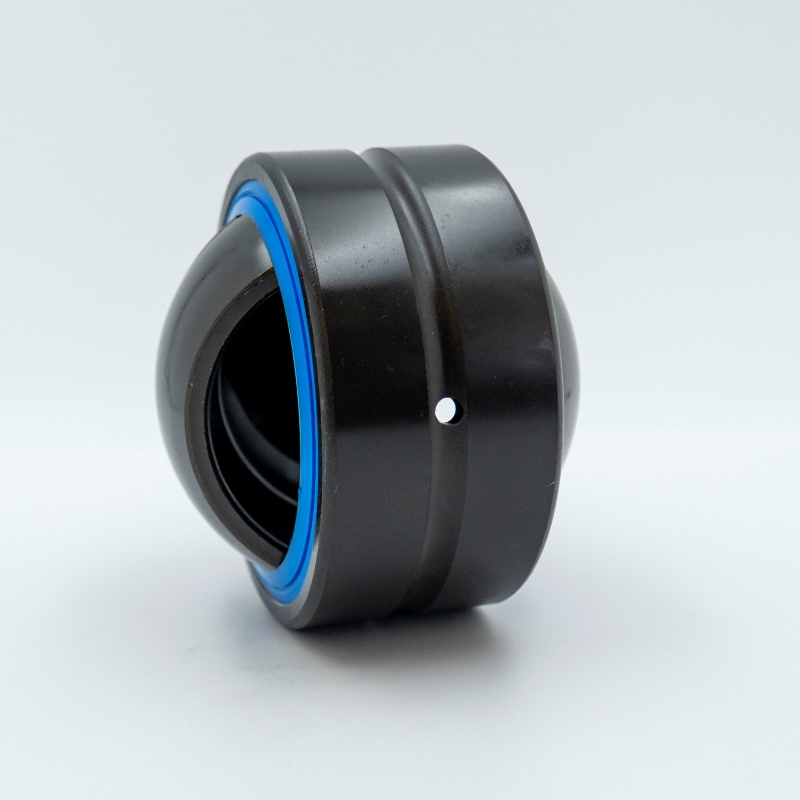

Gez88es
