23040 MBW33

Un rodament esfèric de corrons és un rodament de rodatge molt dissenyat dissenyat per excel·lir en les condicions de funcionament exigents. La seva característica definidora és la seva Capacitat d’autoalineació. Es compensa automàticament la desalineació entre l’eix i la carcassa, causada per errors de muntatge, desviació de l’eix o establiment de fonament (normalment fins a 1,5 ° - 3 °). Aquesta habilitat única els converteix en la solució ideal per a aplicacions que inclouen càrregues pesades, càrregues de xoc i situacions en què una certa flexibilitat és inevitable.

Enviar la sol·licitud

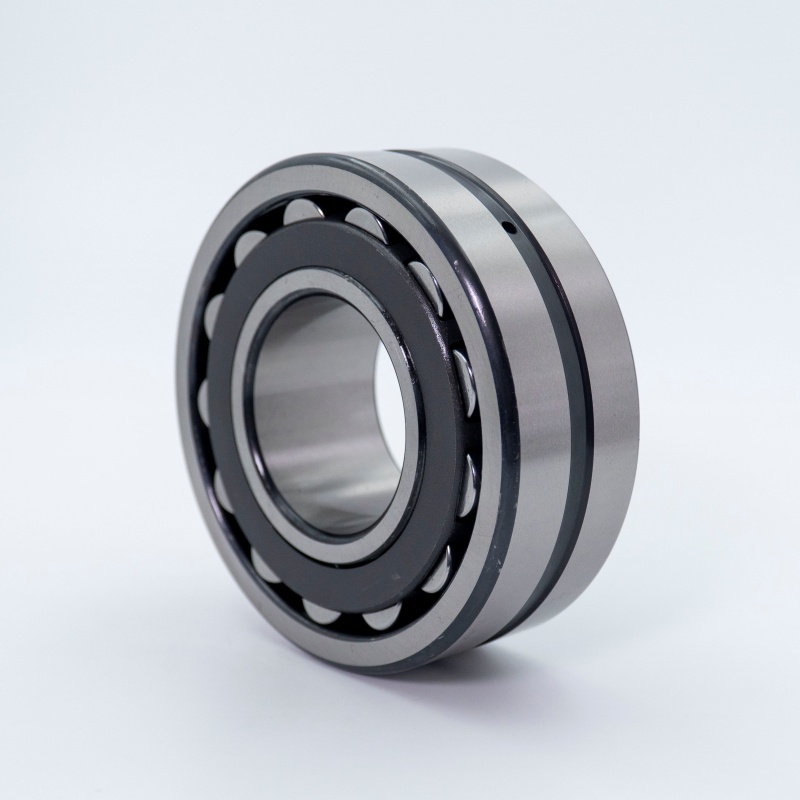

Coixinet esfèric

ISO	23040 MBW33
Gost	3003140 H
Diàmetre de perforació	d	200 mm
Diàmetre exterior	D	310 mm
Amplada	B	82 mm
Qualificació de càrrega dinàmica bàsica	C	348 kN
Qualificació bàsica de càrrega estàtica	C0	786 kN
Velocitat de referència		500 r/min
Limitació de la velocitat		400 r/min
Rodament massiu	23,59 kg

Disseny estructural

El rodament consta de quatre components clau:

Anell interior:Disposa de dues vies amb costelles per a l’orientació enroces.
Anell exterior:Té un terreny esfèric còncau en el seu forat. El centre de curvatura d'aquesta carretera coincideix amb el centre del suport, permetent l'autoalineació.
Rodets:Els rodets en forma de barril (esfèrics), ja siguin simètrics o asimètrics, enrotllen lliurement dins del camí esfèric de l'anell exterior, permetent inclinar-se i rotació.
Gàbia:Posiciona i separa els rodets, minimitzant la fricció i la rotació guiant. Les gàbies normalment són d’acer premsat o de llautó mecanitzat. El coixinet allotja dues fileres de rodets per a una gran capacitat de càrrega.

Característiques clau

Autoalineació superior:Tolera una desalineació important dels eixos, protegint el suport de la tensió de la vora i la fallada prematura, ampliant la vida útil.
Capacitat de càrrega excepcional:Els rodets de barril mantenen una gran zona de contacte amb la pista exterior esfèrica, permetent una capacitat de càrrega radial molt elevada i una manipulació de càrrega axial axial moderada.
Robustesa i resistència al xoc:La construcció robusta gestiona de manera eficaç càrregues pesades, càrregues d’impacte i vibracions.
Geometria interna optimitzada:Assegura una orientació eficient dels rodets, fins i tot la distribució d’estrès, la baixa fricció i les temperatures de funcionament més fredes.
Facilitat de manteniment (disseny de perforació cònica):Les versions amb un forat i mànigues adaptadores cònies faciliten el muntatge fàcil i el desmuntatge en eixos cilíndrics sense espatlles.

Aplicacions típiques

Els coixinets esfèrics de corrons són els caps de treball de moltes indústries pesades i ambients exigents, inclosos:

Maquinària pesada: Equips miners (trituradores, molins), plantes metal·lúrgiques (fàbriques rodants), producció de ciment (molins en brut, forns).
Gestió de materials: Pantalles vibradores, grans transportadors, ascensors de cubs.
Generació d'energia: Caixes d’engranatges de l’aerogenerador, plantes hidroelèctriques, reductors d’engranatges.
Altres sectors: Maquinària de paper, sistemes de propulsió marina, caixes d’eix ferroviari (determinats dissenys), rodets de suport i suport general d’arbre de transmissió industrial.
