Categoria
23030 MBW33
Un rodament esfèric de corrons és un rodament de rodatge molt dissenyat dissenyat per excel·lir en les condicions de funcionament exigents. La seva característica definidora és la seva Capacitat d’autoalineació. Es compensa automàticament la desalineació entre l’eix i la carcassa, causada per errors de muntatge, desviació de l’eix o establiment de fonament (normalment fins a 1,5 ° - 3 °). Aquesta habilitat única els converteix en la solució ideal per a aplicacions que inclouen càrregues pesades, càrregues de xoc i situacions en què una certa flexibilitat és inevitable.
Coixinet esfèric
| ISO | 23030 MBW33 | |
| Gost | 3003130 h | |
| Diàmetre de perforació | d | 150 mm |
| Diàmetre exterior | D | 225 mm |
| Amplada | B | 56 mm |
| Qualificació de càrrega dinàmica bàsica | C | 263 KN |
| Qualificació bàsica de càrrega estàtica | C0 | 457 kn |
| Velocitat de referència | 800 r/min | |
| Limitació de la velocitat | 700 r/min | |
| Rodament massiu | 7.818 kg | |
Disseny estructural
El rodament consta de quatre components clau:
- Anell interior:Disposa de dues vies amb costelles per a l’orientació enroces.
- Anell exterior:Té un terreny esfèric còncau en el seu forat. El centre de curvatura d'aquesta carretera coincideix amb el centre del suport, permetent l'autoalineació.
- Rodets:Els rodets en forma de barril (esfèrics), ja siguin simètrics o asimètrics, enrotllen lliurement dins del camí esfèric de l'anell exterior, permetent inclinar-se i rotació.
- Gàbia:Posiciona i separa els rodets, minimitzant la fricció i la rotació guiant. Les gàbies normalment són d’acer premsat o de llautó mecanitzat. El coixinet allotja dues fileres de rodets per a una gran capacitat de càrrega.
Característiques clau
- Autoalineació superior:Tolera una desalineació important dels eixos, protegint el suport de la tensió de la vora i la fallada prematura, ampliant la vida útil.
- Capacitat de càrrega excepcional:Els rodets de barril mantenen una gran zona de contacte amb la pista exterior esfèrica, permetent una capacitat de càrrega radial molt elevada i una manipulació de càrrega axial axial moderada.
- Robustesa i resistència al xoc:La construcció robusta gestiona de manera eficaç càrregues pesades, càrregues d’impacte i vibracions.
- Geometria interna optimitzada:Assegura una orientació eficient dels rodets, fins i tot la distribució d’estrès, la baixa fricció i les temperatures de funcionament més fredes.
- Facilitat de manteniment (disseny de perforació cònica):Les versions amb un forat i mànigues adaptadores cònies faciliten el muntatge fàcil i el desmuntatge en eixos cilíndrics sense espatlles.
Aplicacions típiques
Els coixinets esfèrics de corrons són els caps de treball de moltes indústries pesades i ambients exigents, inclosos:
- Maquinària pesada: Equips miners (trituradores, molins), plantes metal·lúrgiques (fàbriques rodants), producció de ciment (molins en brut, forns).
- Gestió de materials: Pantalles vibradores, grans transportadors, ascensors de cubs.
- Generació d'energia: Caixes d’engranatges de l’aerogenerador, plantes hidroelèctriques, reductors d’engranatges.
- Altres sectors: Maquinària de paper, sistemes de propulsió marina, caixes d’eix ferroviari (determinats dissenys), rodets de suport i suport general d’arbre de transmissió industrial.
Poseu -vos en contacte amb nosaltres
Productes relacionats
Na6902
Els coixinets de corrons d’agulla utilitzen rodets cilíndrics amb una relació de longitud a diàmetre superior a 4: 1. Aquesta geometria “semblant a l’agulla” permet una capacitat de càrrega radial excepcional dins de seccions transversals extremadament compactes, proporcionant una eficiència espacial superior en comparació amb els coixinets de boles de dimensions equivalents.
UCPH205-16
Els coixinets de la Sèrie UC fan referència a unitats de boles de coixí normalitzades i àmpliament utilitzades amb mànigues adaptadores. Al seu nucli hi ha un rodament de boles de ranura profunda amb un diàmetre exterior esfèric (SPB) dissenyat per encaixar -se en el forat esfèric que coincideix amb una carcassa de ferro colat. Seguint les dimensions mètriques, aquesta sèrie és ...
NJ426
Els coixinets de corrons cilíndrics són rodaments enrotllats específicament dissenyats per allotjar càrregues radials elevades. Els seus elements de rodatge clau són rodets cilíndrics que fan contacte lineal amb les vies de carreres. Aquest disseny els fa excepcionalment efectius en la manipulació de forces radials pures, que serveixen de components crítics en una àmplia gamma d’aplicacions industrials. En comparació ...
6316
Un rodament de boles de ranura profunda és un dels tipus més utilitzats de coixinets enrotllats. Consta d’un anell interior, anell exterior, boles d’acer i una gàbia (o components de segellat). Les carreres de fons profundes dels anells interiors i exteriors li permeten suportar les càrregues radials i limitades ...
6001 2RS
Un rodament de boles de ranura profunda és un dels tipus més utilitzats de coixinets enrotllats. Consta d’un anell interior, anell exterior, boles d’acer i una gàbia (o components de segellat). Les carreres de fons profundes dels anells interiors i exteriors li permeten suportar les càrregues radials i limitades ...

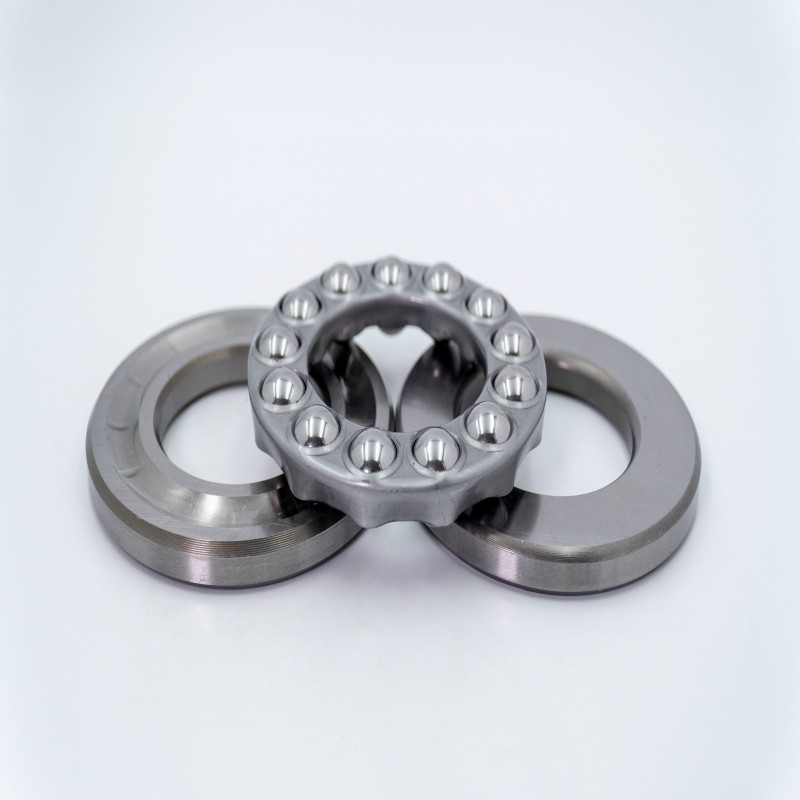

51340
