Kategorija
NU1011
Cilindrični valjkasti ležajevi se valjaju ležajevi posebno dizajnirani za prilagođavanje visokih radijalnih opterećenja. Njihovi ključni kotrljajući elementi su cilindrični valjci koji čine linearni kontakt sa trkačkim putovima. Ovaj dizajn čini ih izuzetno efikasnim u rukovanju čistim radijalnim silama, služeći kao kritične komponente u ogromnom nizu industrijskih aplikacija. U usporedbi sa kugličnim ležajevima iste veličine, nude značajno veće radijalne nosivosti opterećenja.
Cilindrični valjkasti ležaj
| ISO | NU1011 | |
| Gost | 32111 | |
| Promjer provrta | d | 55 mm |
| Vanjski promjer | D | 90 mm |
| Širina | B | 18 mm |
| Osnovna dinamička ocjena opterećenja | C | 22,4 kn |
| Osnovna statička ocjena opterećenja | C0 | 26.3 kn |
| Referentna brzina | 5300 r / min | |
| Ograničavajući brzina | 4600 r / min | |
| Težina | 0,45 kg | |
Struktura cilindričnih valjka
- Tipični cilindrični valjkasti ležaj sastoji se od sljedećih glavnih komponenti:
- Vanjski prsten:Obično sadrži fiksne rebra ili prirubnice na jednoj ili obje strane kako bi se osigurala aksijalna uputstva za valjke.
- Unutarnji prsten:Takođe obično ima rebra ili prirubnice za valjkaste upute. Ovisno o dizajnu, unutrašnji prsten može biti sastavni sa rebrima ili odvojivim (olakšavajući ugradnju).
- Cilindrični valjci:Precizni kopneni cilindrični kotrljajući elementi koji su osnovne komponente koji nose opterećenje. Dužina valjka obično je nešto manje od njihovog promjera.
- Kavez (držač):Ravnomjerno razdvaja valjke, sprječava ih da se trljaju jedna prema drugoj i pravilno ih vodi unutar trkačkih staza. Kavez materijala uključuju čelik, mesing ili polimere (npr., Poliamid / najlon).
Karakteristike cilindričnih valjka
- Visok radijalni nosivost:Dizajn linija za kontakt omogućuje im da rješavaju znatno veća radijalna opterećenja od kugličnih ležajeva istog veličine.
- Visoka radijalna krutost:Odlična krutost u radijalnom smjeru, što rezultira minimalnom deformacijom pod opterećenjem.
- Nisko trenje:Nizak otpor valjanja doprinosi visokim efikasnosti.
- Kapaljivost velike brzine:Dobro dizajnirani ležajevi (posebno sa lakim kavezima) pogodni su za velike rotacijske brzine.
- Odvojivost:Mnoge vrste (npr. Nu, NJ dizajni) sadrže odvojive prstenove (unutarnje i / ili vanjsku), pojednostavljuju ugradnju, demontažu i održavanje.
- Ograničeni aksijalni nosivost:Općenito može primiti samo vrlo malu aksijalnu opterećenje (ovisno o reb dizajnu) ili zahtijevaju kombinaciju s drugim ležajevima za rukovanje aksialnim silama.
Primjene cilindričnih valjkastih ležajeva
Cilindrični ležajevi valjka široko se koriste u aplikacijama koje zahtijevaju visok radijalni nosivost i krutost:
- Električni motori i generatori:Podrška za rotora.
- Menjači i reduktori:Podrška vratila zupčanika.
- Rolling Mills:Radne kolutne i rezervne kotrljanje.
- Pumpe i kompresori:Podrška za vratilo.
- Vibracijski ekrani:Rukovanje vibracijskim opterećenjima.
- Građevinske mašine:Prstenovi za bageri, dizalice, kranovi.
- Vjetrenjačke turbine:Glavne ležajeve osovine.
- Vretene za alat za mašinu:Tamo gdje su visoka krutost i preciznost kritični.
- Strojevi za ispis:Podrška cilindra.
Premium kvalitetni cilindrični valjkasti ležajevi osiguravaju pouzdanost kritične misije gdje se maksimalno radijalno nosivost ne može pregovarati.
Kontaktirajte nas
Srodni proizvodi
N330
Cilindrični valjkasti ležajevi se valjaju ležajevi posebno dizajnirani za prilagođavanje visokih radijalnih opterećenja. Njihovi ključni kotrljajući elementi su cilindrični valjci koji čine linearni kontakt sa trkačkim putovima. Ovaj dizajn čini ih izuzetno efikasnim u rukovanju čistim radijalnim silama, služeći kao kritične komponente u ogromnom nizu industrijskih aplikacija. U poređenju ...
6207
Kuglični ležaj dubokog utora jedna je od najčešće korištenih vrsta valjanih ležajeva. Sastoji se od unutrašnjeg prstena, vanjskog prstena, čeličnih kuglica i kaveza (ili brtvenih komponenti). Duboko utora na trka na unutrašnjoj i vanjskom prstenu omogućavaju da izdrži radijalna opterećenja i ograničene ...
UCF205-13
Sezori serije UC odnose se na standardizovane, široko korištene kuglične jedinice sa jastukom sa adapter rukavima. U njihovoj jezgri je dubok utor kuglični ležaj koji sadrži sferni vanjski prečnik (SPB) dizajniran da se uklopi u odgovarajuću sfernu budu u kućištu od livenog željeza. Pridržavanje metričkih dimenzija, ova serija je ...

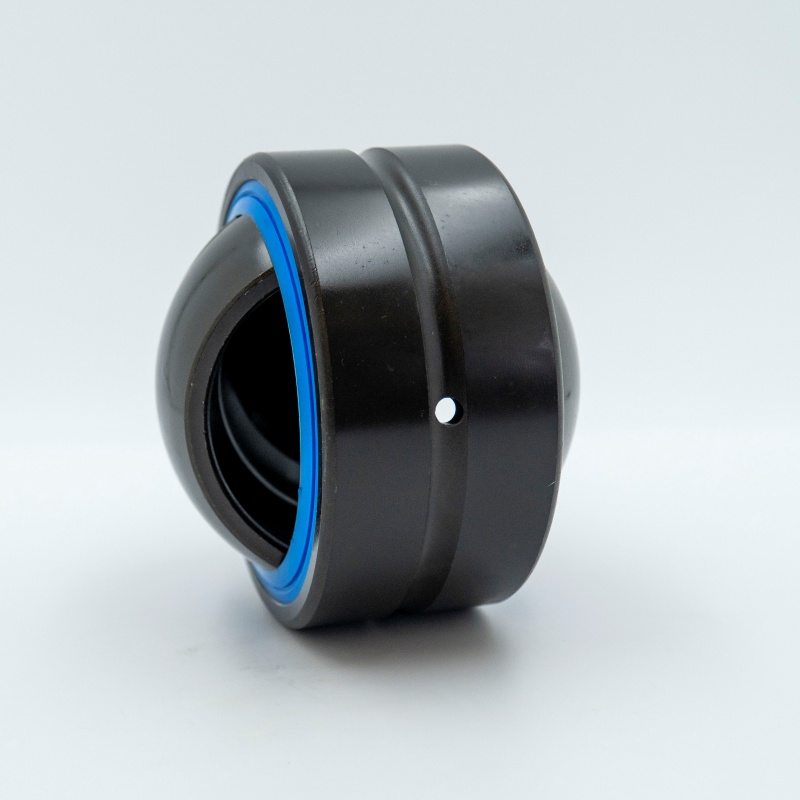

Gez44es 2rs
