Kategorija
Gez76es 2rs
Sferni ravni ležajevi, poznati i kao spojni ležajevi, su mehaničke komponente jedinstveno dizajnirane za smještaj uglasti neusklađenosti i oscilirajuće ili rotirajuće pokrete između povezanih dijelova. Za razliku od standardnih kugličnih ili valjkastih ležajeva, imaju sferno oblikovanu kliznu kontaktnu površinu (unutarnji prsten) artikuliranje unutar odgovarajućih sfernog vanjskog prstena. Ovaj dizajn omogućava pokretanje u višestrukim smjerovima istovremeno.
Sferni obični ležaj

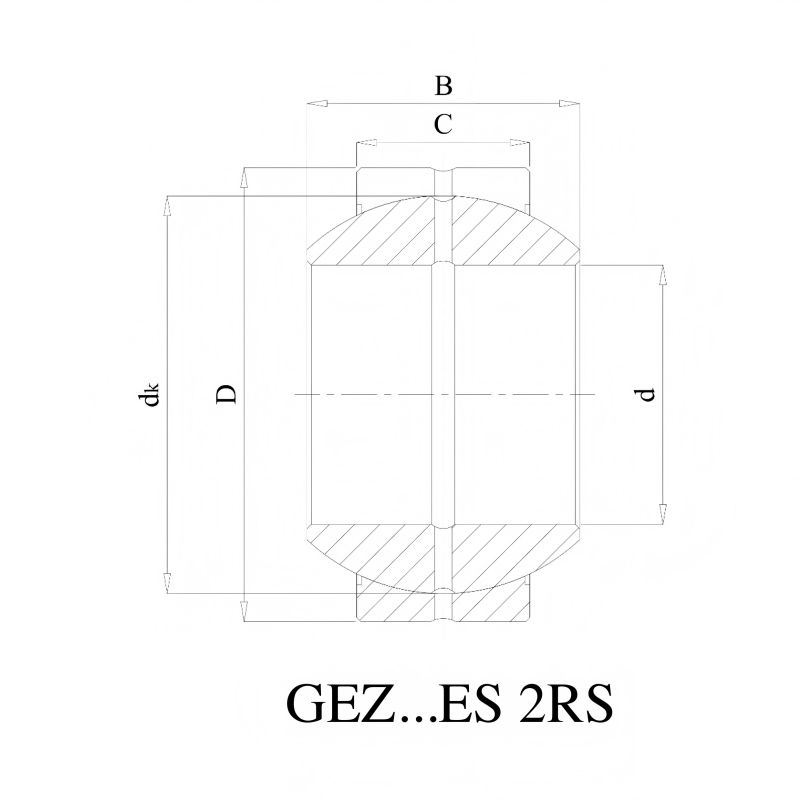

| ISO | Gez76es 2rs | |
| Promjer provrta | d | 3 inč |
| Vanjski promjer | D | 4,75 inča |
| Širina | B | 2.625 inča |
| Vanjski prsten širine | C | 2,25 inča |
| Osnovna dinamička ocjena opterećenja | Dyn.c | 500 kn |
| Osnovna statička ocjena opterećenja | Stat.co | 1500 kn |
| Unutarnji prsten prečnika za raceway | DK | 4.311 inča |
| Dimenzija Chamfer | R1S | 0,04 inča |
| Vanjski prsten dimenzije komova | R2S | 0,04 inča |
| Ležaj | 3.1 kg | |
Struktura
Naši sferni ravni ležajevi sastoje se od dvije primarne komponente:
- Unutarnji prsten:Unutarnji prsten ima konveksne sferne vanjske promjer koji djeluje kao klizna površina.
- Vanjski prsten:Vanjski prsten ima podudaranje konkavne sferne bure. Ovisno o vrsti, vanjski prsten može biti jednostavan (za prešanje u kućišta), sadržite prirubnicu (za radijalnu lokaciju) ili uključite integralni nosač (krajnji kraj). Klizne kontaktne površine obično su dizajnirane posebnim oblogom sa niskim trenjem ili površinskim tretmanima za minimiziranje habanja i poboljšanja performansi.
Ključne karakteristike
- Samopoznavanje:Može smjestiti značajnu statičku i dinamičku neusklađivanje (otklon osovine, greške u montiranju).
- Visok nosivost:Projektirano je da izdrži visoku radijalna opterećenja, aksijalna opterećenja ili kombinirane terete u različitim smjerovima.
- Apsorpcija udara:Sposoban za prigušivanje učinka učitava i vibracija.
- Opcije sa niskim održavanjem:Mnoge vrste sadrže čvrste, bez brtvljene dizajne ili materijale otporne na koroziju za rad bez održavanja ili proširene intervale usluga u teškim uvjetima.
- Glatko kretanje:Klizne površine niskog trenja osiguravaju preciznu artikulaciju.
- Kompaktan dizajn:Ušteda prostora u odnosu na više ležajeva koji ostvaruju sličnu artikulaciju.
Primarna industrija aplikacije
Ležajevi sfernim običnim ležajima su neophodni u zahtjevnim inženjerskim okruženjima, posebno u:
- Automobili i prevoz:Suspenzijski sustavi, povezane veze, pogonska sredstva.
- Industrijske mašine:Hidraulični cilindri, oprema za rukovanje materijalima, mašine za pakiranje, poljoprivredna oprema.
- Građevinska i inženjerska oprema:Bageri nosači nosača, veze dizalica, utovarivači.
- Poljoprivreda:Traktori, Kombajni, Plugovi.
- Rudarstvo:Robusni ležajevi za bušilice, transportne trake, drobilice pod ekstremnim opterećenjima i zagađenjem.
- Energija vjetra:Sistemi za nagib i kraljice koji zahtijevaju pouzdanost pod različitim opterećenjima i vremenskim uvjetima.
Tipične primjene u mašinama i okruženjima
Ti su ležajevi ključni u kritičnim artikulirajućim točkama kao što su:
- Pivot bodovi:Priključak ruke, sklopovi poluga.
- Hidraulički / pneumatski cilindar:Štap oči i crkvi.
- Kontrolni sustavi:Pokretači, veze zahtijevaju precizno kretanje.
- Spojevi ovjesa:Zglobni spojevi u vozilima i opremi.
- Oštre okruženja:Okruženja sa prašinom, prljavštinom, vlagom, visokim / niskim temperaturama i izloženosti hemikalijama ili morskoj vodi (koristeći varijante otporne na koroziju).
Naši precizni inženjerirani sferni ležajevi nude pouzdana artikulacijska rješenja za najteže industrijske izazove na svijetu.
