Kategorija
3218
Dvostruki ugaoni kontakt kuglični ležajevi su specijalizirani tip valjanog ležaja koji karakterizira dva reda čeličnih kuglica raspoređeni između unutarnjih i vanjskih prstenova, sa trkama pomak odnos jedni s drugima duž ležajne osi. Ovaj dizajn uzrokuje kontaktnu liniju između lopti i trkačkih puteva za formiranje an ugao (kontaktni ugao) sa radijalnom ravninom ležaja. Postojanje ovog kontaktnog ugla ključno je za omogućavanje ovih ležajeva Istovremeno podržavaju radijalne i aksijalne opterećenja. U usporedbi s jednokratnim kutnim kontaktnim ležajevima, dvostruki redni dizajn nudi znatno veće nosivosti opterećenja (posebno aksijalna opterećenja) i krutost.

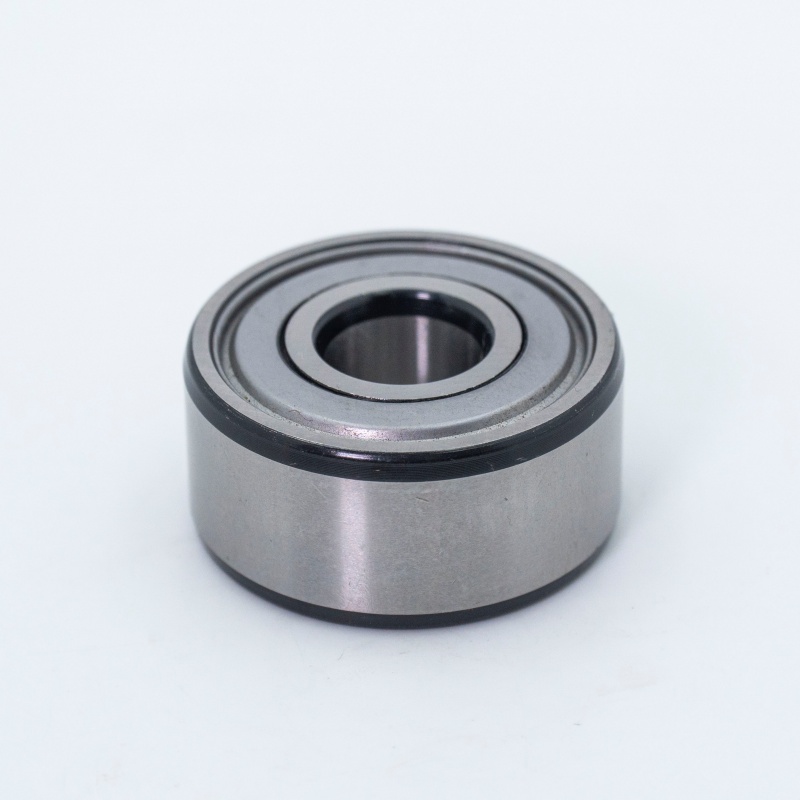

Dvostruki redak kutni kuglični ležaj

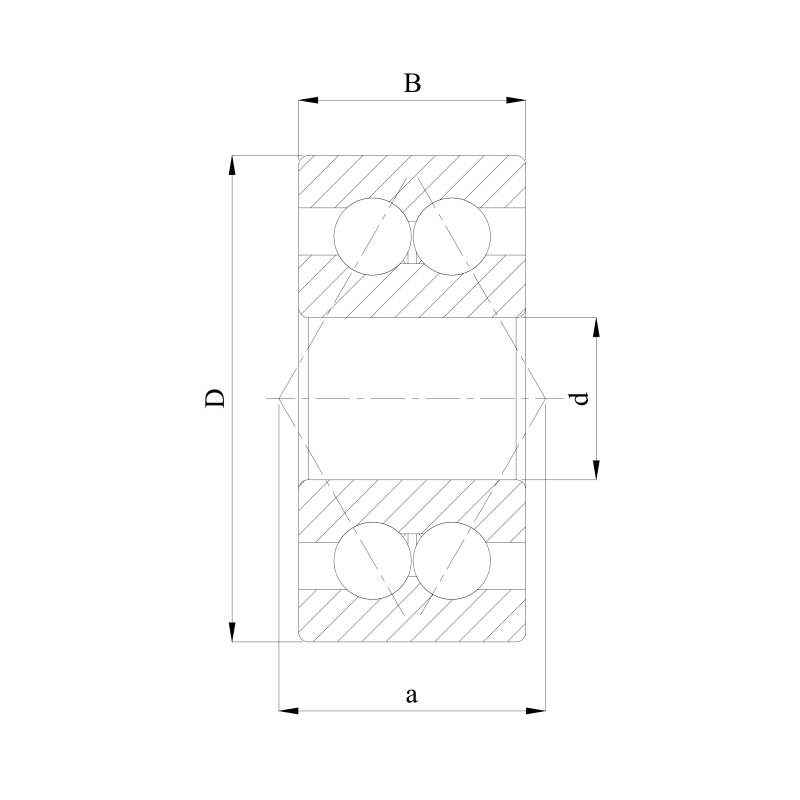

| ISO | 3218 | |
| Gost | 3056218 | |
| Promjer provrta | d | 90 mm |
| Vanjski promjer | D | 160 mm |
| Širina | B | 52,4 mm |
| Osnovna dinamička ocjena opterećenja | C | 85,2 kn |
| Osnovna statička ocjena opterećenja | C0 | 85,2 kn |
| Referentna brzina | 1300 r / min | |
| Ograničavajući brzina | 1600 r / min | |
| Ležaj | 4.15 kg | |
Karakteristike dvokrevetne kuglične kuglične ležajeve
- Visok nosivost:Dva reda kuglice u značajno povećavaju i radijalni i aksijalni (posebno dvosmjerni aksijalni) nosivost ležaja.
- Visoka krutost:Konstrukcija dvostruke redne pruža vrhunsku krutost i stabilnost pod prevrtanjem trenutka ili kombiniranih tereta, nudeći veću otpornost na deformaciju.
- Podrška za dvosmjerno aksijalno opterećenje:Ovo je najistaknutija prednost dvostrukog kuglu kugličnih ležajeva u kutnim kontaktima. Jedan ležaj može podržati aksijalna opterećenja od oba smjera (npr. lijevo i desno) uz održavanje velike preciznosti i krutosti. Nema potrebe upariti pojedinačne ležajeve za postizanje dvosmjerne podrške.
- Visoka preciznost trčanja:Proizvedeno u visoke preciznosti, osiguravajući glatke i precizne rotacijske performanse.
- Kompaktnost:Iako ima dva reda kuglica, njihov je dizajn uglavnom kompaktniji od korištenja kombinacije dva uparenog ležajeva natrag ili licem u lice, uštedu ugradnje.
- Pojednostavljena instalacija:Kao integralna jedinica, instalacija je jednostavnije od uparenog pojedinačnih ležajeva i osigurava unaprijed određeni uvjet za uklanjanje ili preload.
- PRELOAD Podešavanje:Mnogi standardni dvoredni ugaoni kontakt se isporučuju s optimiziranim preloadom (svjetlom ili srednjem) za najbolju ravnotežu krutosti, tečaja tečaja i životnog vijeka.
Klasifikacija dvostrukih ugaonih kugličnih ležajeva
- Dvostruki redak kutni kontakt kuglični ležajevi prvenstveno su klasificirani na osnovu njihovih kontaktnih ugaonih i dizajnerskih karakteristika:
- Kontaktnim ugao:
- 15 ° kontakt ugao:Naglasak na sposobnost velike brzine; Pogodno za umjerene aksijalne opterećenja, ali velike zahtjeve.
- KONTAK KONTAKT 25 ° (najčešće):Nudi uravnoteženu kombinaciju radijalnog / aksijalnog nosivosti, krutosti i brzine; najčešće korišteni tip.
- 30 ° / 40 ° kontakt ugao:Fokusira se na visok aksijalni nosivost i krutost; Pogodno za pretežno aksijalne opterećenja po relativno malim brzinama.
- Konstrukcijskim dizajnom:
- Standardni tip:Čvrsti vanjski prsten i odvojivi unutrašnji prsten (često sa prirubnicama ili rebrama). Najčešći dizajn (npr. Serija 3300, 3200).
- Zapečaćeni / oklopljeni tip:Opremljen je kontaktnim gumenim brtvi (RS / 2RS) ili ne-kontaktni štitnici (ZZ / 2Z) za okruženja koja zahtijevaju zaštitu od prašine, vlage ili zadržavanja maziva.
- Prirubnički vanjski prsten:Vanjski prsten odlikuje se prirubnica za jednostavno aksijalno pozicioniranje i pojednostavljenu instalaciju.
- Konusna budala:Unutarnji prsten ima konusnu provrtu za prilagođavanje klirensa / preloata pomoću aksijalnog premještanja.
- Visoko opterećenje / posebni dizajni:Kao što su dvostruki podijeljeni unutrašnji ili vanjski prstenovi (npr. Neki dizajn serije od 3200), optimiziran za kontakt distribuciju stresa za dodatno poboljšanje aksijalnog opterećenja.
- Po veličini serija:Klasificirano prema standardima ISO dimenzija (npr., 32, 33 serije), što ukazuje na različite širine promjera promjera.
- Kontaktnim ugao:
Primjene dvokrevetne kutničke kuglične ležajeve
Upotreba njihove velike krutosti, preciznosti i sposobnosti da se bavi dvotakskim potiskom, kuglični ležajevi s dušnim redovima koriste se u aplikacijama koji zahtijevaju podršku kombiniranim opterećenjima (posebno dvosmjernim aksijalnim silama i prevrtanjem na trenutak) i tražeći visoku rotacijsku tačnost. Primjeri uključuju:
- Vretene za alat za mašinu:Ležajevi za vretena u strugotrima, glodalice, brusilice itd., Gdje su jedna od najvažnijih aplikacija.
- Menjači:Podrška za izlazne osovine u planetarnim reduktorima reduktora i industrijskih mjenjača (često zahtijevaju podršku aksijalnog potiska i naginjanja).
- Industrijske pumpe:Podrška osovina u centrifugalnim pumpama, vijčanim pumpama itd., Rukovanje radijalnim i dvosmjernim aksijalnim opterećenjima.
- Građevinarstvo / Poljoprivredne mašine:Pogonski osovine, prstenovi za spavanje.
- Strojevi za ispis:Ležajevi cilindra, koji zahtijevaju visoku preciznost i glatku operaciju.
- Plastične i gumene mašine:Vijčana podrška u ekstruderima, ležajevima valjaka u kalendarima / mikserima.
- Ventilatori / puhači:Podrška rotora u velikim ventilatorima.
- Automobili:Ograničene aplikacije visokih performansi (npr. E.G. Sezonci za oslobađanje kvačila), ali manje uobičajeni od jednorednih ili četiri točke kontaktnih ležajeva zbog ograničenja prostora.
- Spojevi robota.
Napomena: Nudimo širok spektar dvostrukih kutnih kugličnih ležajeva u kutnim kontaktima. Molimo kontaktirajte nas da odaberete optimalni ležaj za svoje specifične zahtjeve za aplikacije (opterećenje i smjer, brzinu, zahtjeve za tačnost, ugradnju, uvjeti u okruženju itd.).
