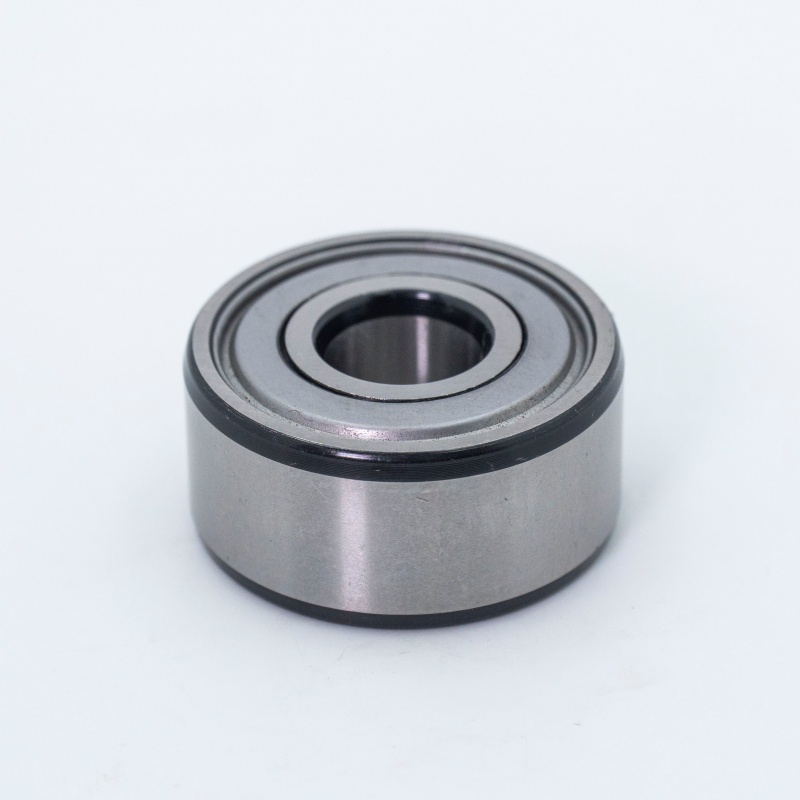

ডাবল সারি কৌণিক যোগাযোগ বল বিয়ারিং -3315

3315

ডাবল সারি কৌণিক যোগাযোগের বল বিয়ারিংস হ'ল একটি বিশেষ ধরণের রোলিং ভারবহন যা বৈশিষ্ট্যযুক্ত ইস্পাত বলের দুটি সারি অভ্যন্তরীণ এবং বাইরের রিং রেসওয়েগুলির মধ্যে সাজানো, রেসওয়েগুলির সাথে একে অপরের সাথে সম্পর্কিত অফসেট ভারবহন অক্ষ বরাবর। এই নকশাটি বল এবং রেসওয়েগুলির মধ্যে যোগাযোগের লাইন তৈরি করে একটি গঠন করে কোণ (যোগাযোগ কোণ) ভারবহন রেডিয়াল প্লেন সহ। এই যোগাযোগের কোণটির অস্তিত্ব এই বিয়ারিংগুলি সক্ষম করার মূল চাবিকাঠি একই সাথে রেডিয়াল এবং অক্ষীয় লোড সমর্থন করে। একক সারি কৌণিক যোগাযোগের বল বিয়ারিংয়ের সাথে তুলনা করে, ডাবল সারি ডিজাইনটি উল্লেখযোগ্যভাবে উচ্চতর লোড বহন করার ক্ষমতা (বিশেষত অক্ষীয় লোড) এবং অনমনীয়তা সরবরাহ করে।

অনুরোধ জমা দিন

ডাবল সারি কৌণিক যোগাযোগ বল ভারবহন

আইএসও	3315
গস্ট	3056315

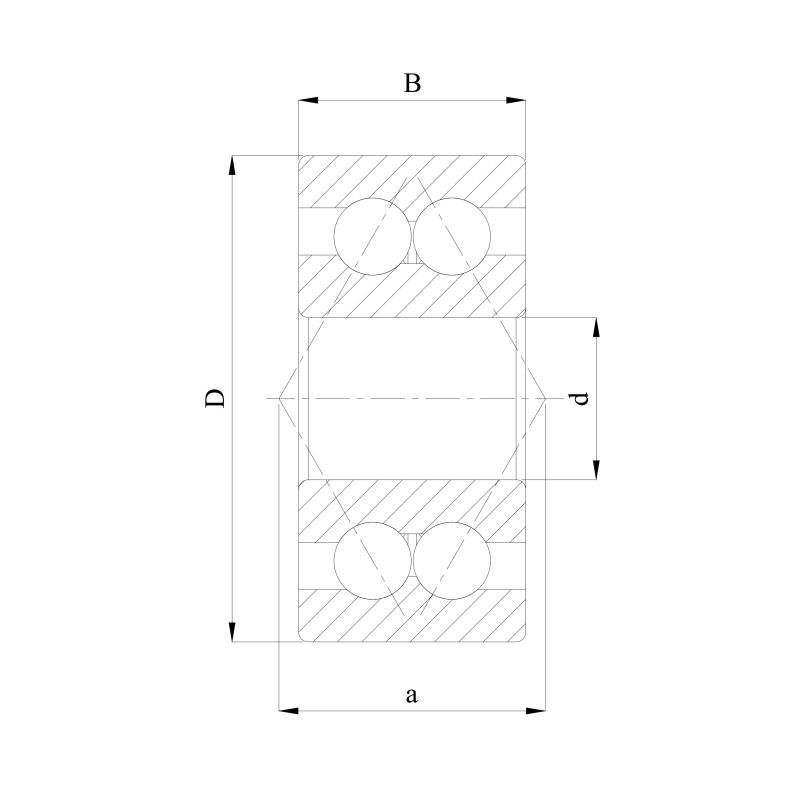

বোর ব্যাস	d	75 মিমি
ব্যাসের বাইরে	D	160 মিমি
প্রস্থ	B	68.3 মিমি
বেসিক ডায়নামিক লোড রেটিং	C	112 কেএন
বেসিক স্ট্যাটিক লোড রেটিং	সি 0	96 কেএন
রেফারেন্স গতি		1400 আর/মিনিট
সীমাবদ্ধ গতি		1800 আর/মিনিট
গণ বিয়ারিং	5.7 কেজি

ডাবল সারি কৌণিক যোগাযোগ বল বিয়ারিংয়ের বৈশিষ্ট্য

উচ্চ লোড ক্ষমতা:বলের দুটি সারি বিয়ারিংয়ের রেডিয়াল এবং অক্ষীয় (বিশেষত দ্বি-দিকনির্দেশক অক্ষীয়) উভয়ই যথেষ্ট পরিমাণে বৃদ্ধি করে।
উচ্চ অনমনীয়তা:ডাবল সারি কাঠামোটি উল্টে যাওয়া মুহুর্তগুলি বা সম্মিলিত লোডগুলির অধীনে উচ্চতর অনমনীয়তা এবং স্থিতিশীলতা সরবরাহ করে, বিকৃতিতে আরও বেশি প্রতিরোধের প্রস্তাব দেয়।
দ্বি-দিকনির্দেশক অক্ষীয় লোড সমর্থন:এটি ডাবল সারি কৌণিক যোগাযোগের বল বিয়ারিংয়ের সর্বাধিক বিশিষ্ট সুবিধা। একটি একক ভারবহন থেকে অক্ষীয় বোঝা সমর্থন করতে পারে উভয় দিক (উদাঃ, বাম এবং ডান) উচ্চ নির্ভুলতা এবং অনমনীয়তা বজায় রেখে। দ্বি-দিকনির্দেশক সমর্থন অর্জনের জন্য একক সারি বিয়ারিংগুলির জুড়ি দেওয়ার দরকার নেই।
উচ্চ চলমান নির্ভুলতা:মসৃণ এবং সুনির্দিষ্ট ঘূর্ণন কার্যকারিতা নিশ্চিত করে উচ্চ নির্ভুলতার মানগুলিতে উত্পাদিত।
কমপ্যাক্টনেস:দুটি সারি বল থাকা সত্ত্বেও, তাদের নকশাটি সাধারণত দুটি ব্যাক-টু-ব্যাক বা মুখোমুখি জোড়যুক্ত একক সারি বিয়ারিংগুলির সংমিশ্রণের চেয়ে বেশি কমপ্যাক্ট হয়, মাউন্টিং স্পেস সংরক্ষণ করে।
সরলীকৃত ইনস্টলেশন:একটি অবিচ্ছেদ্য ইউনিট হিসাবে, ইনস্টলেশনটি জোড়যুক্ত একক সারি বিয়ারিংয়ের চেয়ে সহজ এবং পূর্বনির্ধারিত ছাড়পত্র বা প্রিলোড শর্তটি নিশ্চিত করে।
প্রিলোড সামঞ্জস্য:অনমনীয়তার সর্বোত্তম ভারসাম্য, চলমান নির্ভুলতা এবং পরিষেবা জীবনের জন্য অনেকগুলি স্ট্যান্ডার্ড ডাবল সারি কৌণিক যোগাযোগের বিয়ারিংগুলি একটি অনুকূলিত প্রিলোড (হালকা বা মাঝারি) সরবরাহ করা হয়।

ডাবল সারি কৌণিক যোগাযোগ বল বিয়ারিংয়ের শ্রেণিবিন্যাস

ডাবল সারি কৌণিক যোগাযোগের বল বিয়ারিংগুলি প্রাথমিকভাবে তাদের যোগাযোগের কোণ এবং ডিজাইনের বৈশিষ্ট্যগুলির ভিত্তিতে শ্রেণিবদ্ধ করা হয়:
- যোগাযোগের কোণ দ্বারা:
  - 15 ° যোগাযোগ কোণ:উচ্চ-গতির সামর্থ্যের উপর জোর দেওয়া; মাঝারি অক্ষীয় লোড তবে উচ্চ-গতির প্রয়োজনীয়তার জন্য উপযুক্ত।
  - 25 ° যোগাযোগের কোণ (সবচেয়ে সাধারণ):রেডিয়াল/অক্ষীয় লোড ক্ষমতা, অনমনীয়তা এবং গতির একটি ভারসাম্য সংমিশ্রণ সরবরাহ করে; সর্বাধিক ব্যবহৃত প্রকার।
  - 30 °/40 ° যোগাযোগ কোণ:উচ্চ অক্ষীয় লোড ক্ষমতা এবং অনমনীয়তার উপর দৃষ্টি নিবদ্ধ করে; তুলনামূলকভাবে কম গতিতে মূলত অক্ষীয় লোডগুলির জন্য উপযুক্ত।
- কাঠামোগত নকশা দ্বারা:
  - স্ট্যান্ডার্ড টাইপ:সলিড বাইরের রিং এবং পৃথক পৃথক অভ্যন্তরীণ রিং (গুলি) (প্রায়শই ফ্ল্যাঞ্জ বা পাঁজর সহ)। সর্বাধিক সাধারণ নকশা (উদাঃ, 3300, 3200 সিরিজ)।
  - সিল/ield ালযুক্ত প্রকার:ধুলা, আর্দ্রতা বা লুব্রিক্যান্ট ধরে রাখার বিরুদ্ধে সুরক্ষা প্রয়োজন এমন পরিবেশের জন্য যোগাযোগের রাবার সিলস (আরএস/2 আরএস) বা নন-কনট্যাক্ট শিল্ডস (জেডজেড/2 জেড) দিয়ে সজ্জিত।
  - ফ্ল্যাঞ্জড বাইরের রিং:বাইরের রিংয়ে সহজ অক্ষীয় অবস্থান এবং সরলীকৃত ইনস্টলেশন জন্য একটি ফ্ল্যাঞ্জ বৈশিষ্ট্যযুক্ত।
  - টেপার্ড বোর:অভ্যন্তরীণ রিংয়ের অক্ষীয় স্থানচ্যুতি দ্বারা ছাড়পত্র/প্রিলোড সামঞ্জস্যের জন্য একটি টেপার্ড বোর রয়েছে।
  - উচ্চ লোড/বিশেষ ডিজাইন:যেমন ডাবল-বিভক্ত অভ্যন্তরীণ বা বাইরের রিংগুলি (উদাঃ, কিছু 3200 সিরিজ ডিজাইন), অক্ষীয় লোড ক্ষমতা আরও বাড়ানোর জন্য যোগাযোগের স্ট্রেস বিতরণের জন্য অনুকূলিত।
- আকার সিরিজ দ্বারা:আইএসও মাত্রা সিরিজের মান অনুযায়ী শ্রেণিবদ্ধ করা হয়েছে (উদাঃ, 32, 33 সিরিজ), ব্যাসের অনুপাতের বিভিন্ন প্রস্থকে নির্দেশ করে।

ডাবল সারি কৌণিক যোগাযোগ বল বিয়ারিংয়ের অ্যাপ্লিকেশন

তাদের উচ্চ অনমনীয়তা, নির্ভুলতা এবং দ্বি -নির্দেশমূলক থ্রাস্ট হ্যান্ডেল করার ক্ষমতা, ডাবল সারি কৌণিক যোগাযোগের বল বিয়ারিংগুলি সম্মিলিত লোডগুলির জন্য সমর্থন প্রয়োজন (বিশেষত দ্বিপাক্ষিক অক্ষীয় বাহিনী এবং মুহুর্তগুলি উল্টে) এবং উচ্চ ঘূর্ণন নির্ভুলতার দাবি করার জন্য ব্যাপকভাবে ব্যবহৃত হয়। উদাহরণগুলির মধ্যে রয়েছে:

মেশিন সরঞ্জাম স্পিন্ডলস:ল্যাথস, মিলিং মেশিন, গ্রাইন্ডিং মেশিন ইত্যাদিতে স্পিন্ডলগুলির জন্য বিয়ারিংস, যেখানে এগুলি সর্বাধিক প্রচলিত অ্যাপ্লিকেশনগুলির মধ্যে একটি।
গিয়ারবক্স:প্ল্যানেটারি গিয়ার রিডুসার এবং শিল্প গিয়ারবক্সগুলিতে আউটপুট শ্যাফটের জন্য সমর্থন (প্রায়শই অক্ষীয় থ্রাস্ট এবং টিল্টিং মুহুর্তের সমর্থন প্রয়োজন)।
শিল্প পাম্প:সেন্ট্রিফুগাল পাম্প, স্ক্রু পাম্প ইত্যাদিতে শ্যাফ্ট সমর্থন, রেডিয়াল এবং দ্বি -নির্দেশমূলক অক্ষীয় লোডগুলি পরিচালনা করে।
নির্মাণ/কৃষি যন্ত্রপাতি:চাল শ্যাফট, খিঁচুনি রিং।
মুদ্রণ যন্ত্রপাতি:সিলিন্ডার বিয়ারিংস, উচ্চ নির্ভুলতা এবং মসৃণ অপারেশন প্রয়োজন।
প্লাস্টিক এবং রাবার যন্ত্রপাতি:এক্সট্রুডারগুলিতে সমর্থন স্ক্রু, ক্যালেন্ডার/মিক্সারে রোল বিয়ারিংস।
ভক্ত/ব্লোয়ার:উচ্চ-গতির অনুরাগীদের মধ্যে রটার সমর্থন।
স্বয়ংচালিত:সীমিত উচ্চ-পারফরম্যান্স অ্যাপ্লিকেশনগুলি (উদাঃ, উচ্চ-শেষ ক্লাচ রিলিজ বিয়ারিংস), তবে স্পেসের সীমাবদ্ধতার কারণে একক-সারি বা চার-পয়েন্ট-যোগাযোগের বিয়ারিংয়ের চেয়ে কম সাধারণ।
রোবট জয়েন্টগুলি।

দ্রষ্টব্য: আমরা ডাবল সারি কৌণিক যোগাযোগের বল বিয়ারিংয়ের বিস্তৃত পরিসীমা সরবরাহ করি। আপনার নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তার জন্য সর্বোত্তম ভারবহন নির্বাচন করতে দয়া করে আমাদের সাথে যোগাযোগ করুন (লোডের দৈর্ঘ্য এবং দিকনির্দেশনা, গতি, নির্ভুলতার প্রয়োজনীয়তা, মাউন্টিং স্পেস, পরিবেশগত পরিস্থিতি ইত্যাদি)।
