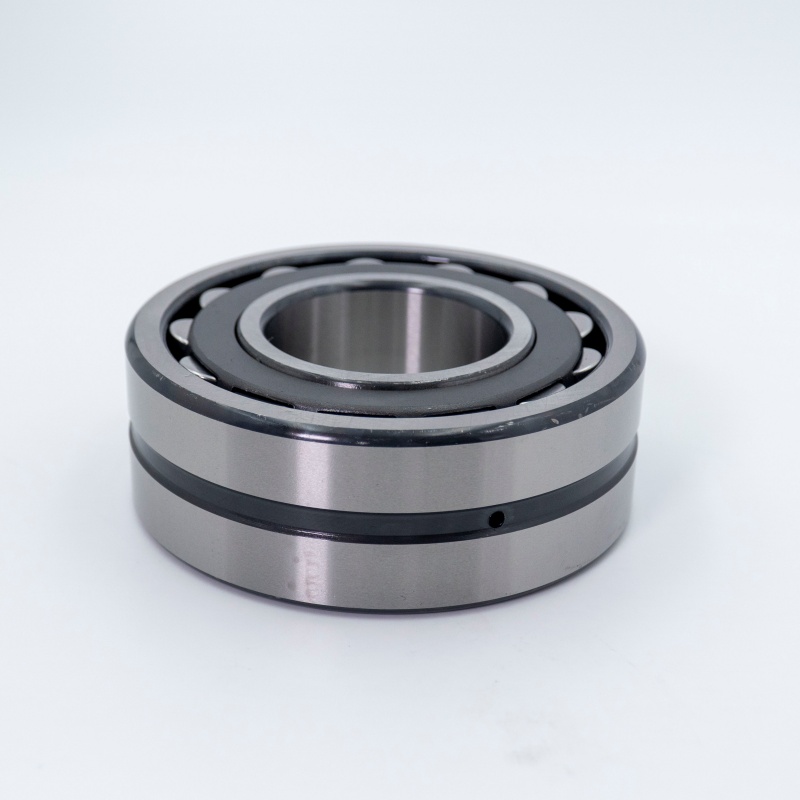

গোলাকার রোলার বিয়ারিং -22320 কেসিডাব্লু 33

22320 কেসিডাব্লু 33

একটি গোলাকার রোলার বিয়ারিং অপারেটিং শর্তগুলির দাবিতে শ্রেষ্ঠত্বের জন্য ডিজাইন করা একটি উচ্চ ইঞ্জিনিয়ারড রোলিং-উপাদান ভারবহন। এর সংজ্ঞায়িত বৈশিষ্ট্য এটি স্ব-প্রান্তিক ক্ষমতা। এটি স্বয়ংক্রিয়ভাবে শ্যাফ্ট এবং হাউজিংয়ের মধ্যে মিস্যালাইনমেন্টের জন্য ক্ষতিপূরণ দেয়, মাউন্টিং ত্রুটিগুলি, শ্যাফ্ট ডিফ্লেশন বা ফাউন্ডেশন সেটেলিংয়ের কারণে ঘটে (সাধারণত 1.5 ° - 3 ° পর্যন্ত)। এই অনন্য ক্ষমতা তাদের ভারী বোঝা, শক বোঝা এবং এমন পরিস্থিতিগুলির সাথে জড়িত অ্যাপ্লিকেশনগুলির জন্য আদর্শ সমাধান করে তোলে যেখানে কিছু নমনীয়তা অনিবার্য।

অনুরোধ জমা দিন

গোলাকার রোলার ভারবহন

আইএসও	22320 কেসিডাব্লু 33
গস্ট	153620 এইচ
হাতা নং।	H2320
বোর ব্যাস	d	100 মিমি
ব্যাসের বাইরে	D	215 মিমি
প্রস্থ	B	73 মিমি
বেসিক ডায়নামিক লোড রেটিং	C	365 কেএন
বেসিক স্ট্যাটিক লোড রেটিং	সি 0	489 কেএন
রেফারেন্স গতি		1100 আর/মিনিট
সীমাবদ্ধ গতি		800 আর/মিনিট
গণ বিয়ারিং	11.87 কেজি

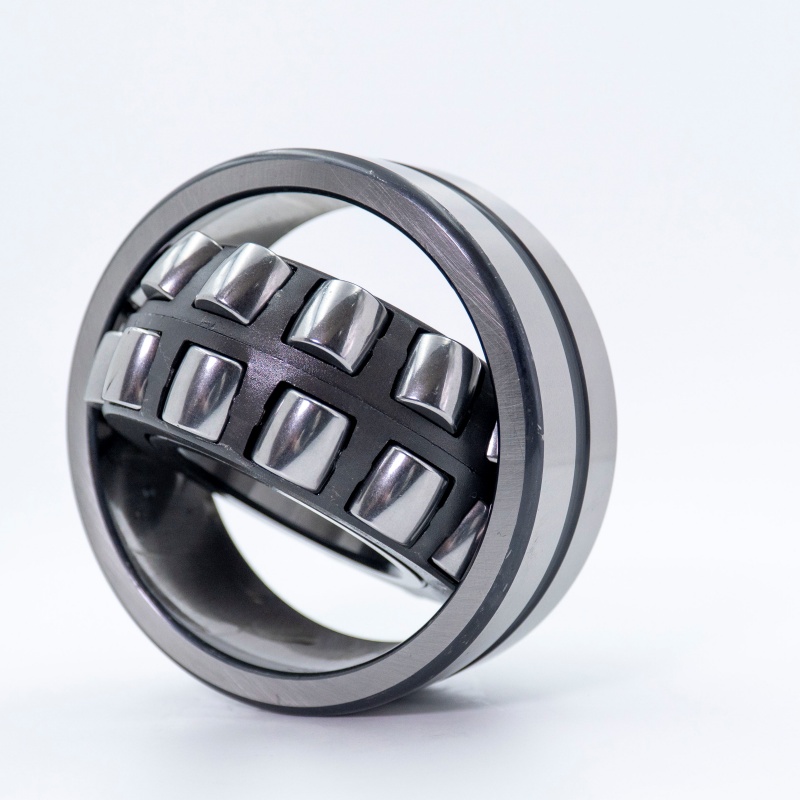

কাঠামোগত নকশা

ভারবহনটিতে চারটি মূল উপাদান রয়েছে:

অভ্যন্তরীণ রিং:রোলার গাইডেন্সের জন্য পাঁজর সহ দুটি রেসওয়ে বৈশিষ্ট্যযুক্ত।
বাইরের রিং:এর বোরের মধ্যে একটি অবতল গোলাকার রেসওয়ে গ্রাউন্ড রয়েছে। এই রেসওয়েটির বক্রতা কেন্দ্রটি ভারবহন কেন্দ্রের সাথে মিলে যায়, স্ব-প্রান্তিককরণ সক্ষম করে।
রোলার:ব্যারেল-আকৃতির (গোলাকার) রোলারগুলি, হয় প্রতিসম বা অসমমিতিক, বাইরের রিংয়ের গোলাকার পাথের মধ্যে অবাধে রোল করে, টিল্ট এবং ঘূর্ণনের অনুমতি দেয়।
খাঁচা:রোলারগুলিকে অবস্থান এবং পৃথক করে, ঘর্ষণকে হ্রাস করে এবং গাইডিং রোটেশন। খাঁচাগুলি সাধারণত চাপযুক্ত ইস্পাত বা মেশিন ব্রাস দিয়ে তৈরি হয়। ভারবহন উচ্চ লোড ক্ষমতার জন্য দুটি সারি রোলার রাখে।

মূল বৈশিষ্ট্য

উচ্চতর স্ব-প্রান্তিককরণ:প্রান্তের চাপ এবং অকাল ব্যর্থতা থেকে ভারবহনকে রক্ষা করে, পরিষেবা জীবন বাড়িয়ে উল্লেখযোগ্য শ্যাফ্ট মিসিলাইনমেন্ট সহ্য করে।
ব্যতিক্রমী লোড ক্ষমতা:ব্যারেল রোলারগুলি গোলাকার বাইরের রেসওয়ে সহ একটি বৃহত যোগাযোগের অঞ্চল বজায় রাখে, এটি খুব উচ্চ রেডিয়াল লোড ক্ষমতা এবং মাঝারি দ্বি -নির্দেশমূলক অক্ষীয় লোড হ্যান্ডলিং সক্ষম করে।
দৃ ust ়তা এবং শক প্রতিরোধের:দৃ ur ় নির্মাণ কার্যকরভাবে ভারী বোঝা, প্রভাব বোঝা এবং কম্পন পরিচালনা করে।
অভ্যন্তরীণ জ্যামিতি অনুকূলিত:দক্ষ রোলার গাইডেন্স, এমনকি স্ট্রেস বিতরণ, কম ঘর্ষণ এবং শীতল চলমান তাপমাত্রা নিশ্চিত করে।
রক্ষণাবেক্ষণের সহজতা (টেপার্ড বোর ডিজাইন):টেপার্ড বোর এবং অ্যাডাপ্টার হাতা সহ সংস্করণগুলি কাঁধ ছাড়াই নলাকার শ্যাফ্টগুলিতে সহজ মাউন্টিং এবং বরখাস্তকে সহজতর করে।

সাধারণ অ্যাপ্লিকেশন

গোলাকার রোলার বিয়ারিংস হ'ল অনেক ভারী শিল্প এবং দাবিদার পরিবেশের ওয়ার্কহর্স, সহ:

ভারী যন্ত্রপাতি: খনির সরঞ্জাম (ক্রাশারস, মিলস), ধাতববিদ্যুৎ উদ্ভিদ (রোলিং মিল), সিমেন্ট উত্পাদন (কাঁচা মিল, ভাটা)।
উপাদান হ্যান্ডলিং: স্পন্দিত স্ক্রিন, বড় পরিবাহক, বালতি লিফট।
বিদ্যুৎ উত্পাদন: উইন্ড টারবাইন গিয়ারবক্স, জলবিদ্যুৎ উদ্ভিদ, গিয়ার রিডুসার।
অন্যান্য খাত: কাগজ যন্ত্রপাতি, সামুদ্রিক প্রপালশন সিস্টেম, রেলওয়ে অ্যাক্সেল বক্স (নির্দিষ্ট ডিজাইন), সমর্থন রোলার এবং সাধারণ শিল্প ড্রাইভশ্যাফ্ট সমর্থন।
