Категория

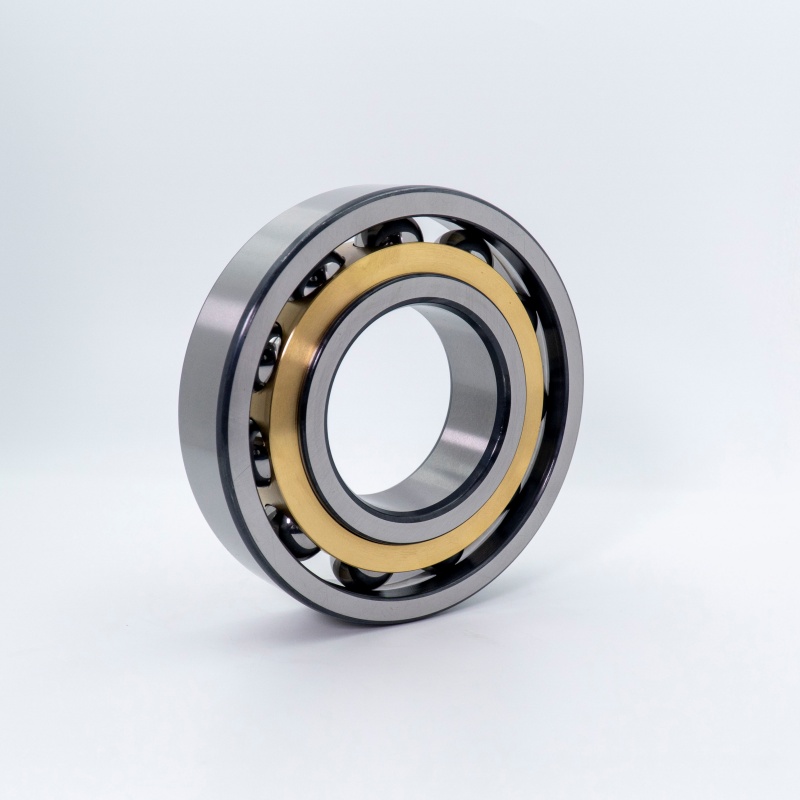

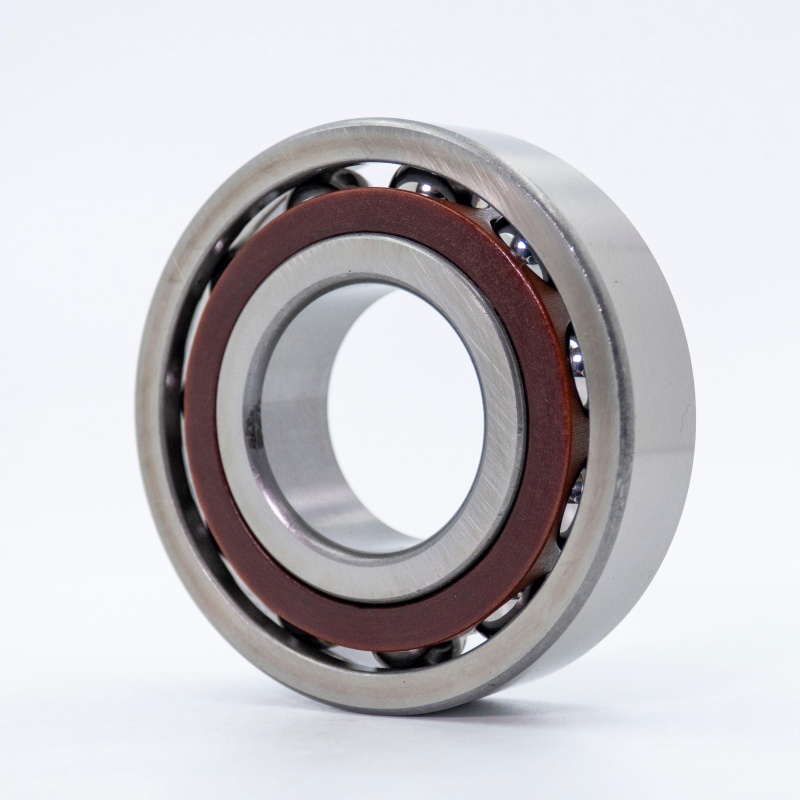

7204 c
Ъгловите лагери за контакт с топка (ACBBS) са прецизно проектирани лагери, уникално проектирани да се справят Комбинирани радиални и аксиални товари, едновременно. За разлика от стандартните лагери с дълбоки канали, те включват ъгли на контакт (обикновено между 15 ° до 40 °), което им позволява да поддържат значителни аксиални сили в една посока, често заедно с умерените радиални сили. Този специфичен дизайн ги прави незаменими за приложения, изискващи висока точност на въртене и твърдост при сложни условия на натоварване.
Ъглови лагери за контакт

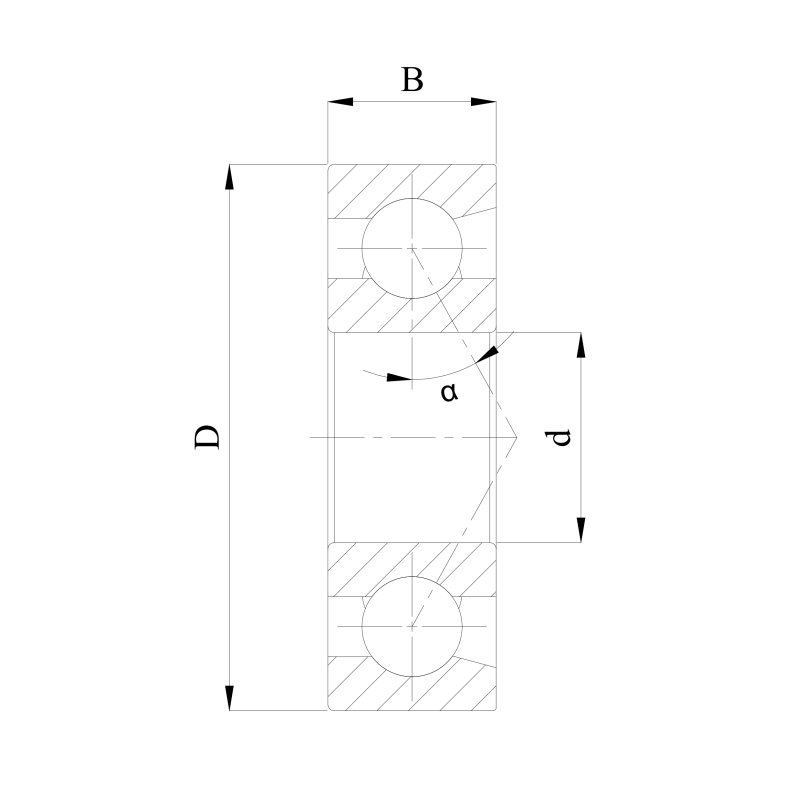

| ISO | 7204 c | |
| Гост | 36204 | |
| Диаметър на отвора | d | 20 mm |
| Външен диаметър | D | 47 mm |
| Ширина | B | 14 mm |
| Основна динамична оценка на натоварването | C | 9.3 kN |
| Основна статична оценка на натоварването | C0 | 5.4 kN |
| Референтна скорост | 19200 r/min | |
| Ограничаваща скорост | 14400 r/min | |
| Масов лагер | 0,11 кг | |
Структура и дизайн
- Основните компоненти на лагера на ъглов контакт включват:
- Вътрешни и външни пръстени:Разполагат с различни състезания с конкретно наклонени рамене. Контактният ъгъл се образува между линията, свързваща точките на контакт между топката и пистите и равнина, перпендикулярна на оста на лагера.
- Прецизни топки:Висококачествените стоманени топки предават товара между пръстените.
- Клетка:Сигурно разполага с топките за предотвратяване на контакт и триене, поддържайте оптимално разпределение на мазнини и насочете топките по време на работа. Клетките могат да бъдат изработени от пресована стомана, обработен месинг или здрави полимери (като PEEK).
- Уплътнения/щитове (незадължително):Защита от замърсяване и запазване на смазване. Запечатаните варианти са често срещани в взискателни среди.
Едноредовите ACBBS обработват аксиални натоварвания предимно в една посока. Дуплексните набори (DB: Обратно назад, DF: лице в лице, DT: тандем) се създават чрез монтиране на два или повече единични лагери заедно, за да се справят с по-високи товари и моменти или двупосочни аксиални сили.
Основни характеристики и предимства на ефективността
- Капацитет на висок аксиален товар:Превъзхожда приложения, доминирани от натоварвания на тягата.
- Възможност за висока скорост:Оптимизираната вътрешна геометрия и дизайна на клетките позволяват значително по -високи скорости на въртене в сравнение с заострени ролкови лагери при подобни аксиални натоварвания.
- Висока скованост и твърдост:Осигурява отлична устойчивост на отклонение и деформация, особено при предварително зареждане, осигурявайки прецизно позициониране на компонентите.
- Ниска точност на триене и работа:Високите степени предлагат плавна работа с минимален въртящ момент и вибрации.
- Дълъг служебен живот:Постигнати чрез висококачествени материали (напр.
- Гъвкавост на монтажа:Опциите за дуплексиране дават възможност за персонализирани решения за специфични изисквания за натоварване, момент и твърдост.
Основни приложения и индустрии
Ъгловите лагери за контакт са основни компоненти в различни сектори, изискващи скорост, прецизност и комбинирана поддръжка на натоварване:
- Индустрия на машинни инструменти:Вретена на центрове за обработка на ЦПУ, шлифовъчни машини, стругове (високоскоростна, прецизна).
- Автомобил:Хъб за колела (особено в дуплексни комплекти), трансмисии, турбокомпресори, електрически двигатели, кормилни системи.
- Аерокосмическо пространство:Аксесоари за реактивни двигатели, предавания на хеликоптер, системи за управление.
- Предаване на мощност:Скоростни кутии, електрически двигатели, генератори, помпи, компресори.
- Индустриална автоматизация и роботика:Високо прецизни роботизирани стави, въртящи се таблици, линейни системи за движение.
- Помпи и компресори:Шахта на работното колело, високоскоростни компресорни вретена.
- Работа с материали:Конвейерни системи, изискващи прецизност и скорост.
- Селскостопански и строителни машини:Скоростни кутии, крайни задвижвания, където скоростта и аксиалните товари съществуват.
Среда за приложение
ACBB се представят изключително добре в различни взискателни среди, включително:
- Високоскоростни машини:Проектиран за стабилност и ниско генериране на топлина при повишени RPM.
- Системи за прецизно позициониране:Осигуряване на твърдост и точност в машинните инструменти и автоматизация.
- Приложения със значителна аксиална тяга:Боравенето с доминиращи еднопосочни сили на тягата ефективно.
- Умерени до високи работни температури:С подходящи системи за мазнини или смазване. Специализирани варианти съществуват за екстремни среди.
- Чисто за замърсени среди:Използване на ефективни разтвори за уплътняване (контактни уплътнения, безконтактни лабиринтни уплътнения).
Заключение
Нашите ъглови лагери за контакт представляват върха на производителността за взискателни приложения, изискващи едновременно управление на високи скорости, значителна аксиална тяга и радиални натоварвания. Проектирани с прецизни материали, модерни дизайни и строг контрол на качеството, те осигуряват ненадмината твърдост, точност на въртене и разширен експлоатационен живот. Доверете се на нашите ACBB, за да подобрите производителността, ефективността и надеждността на вашите критични машини в безброй индустрии.
