Категория

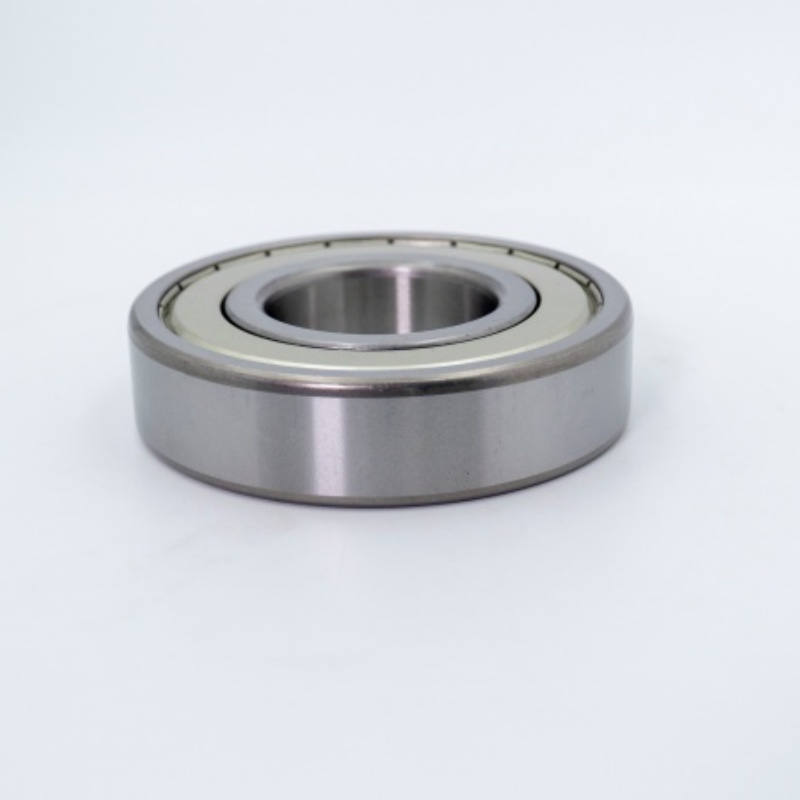

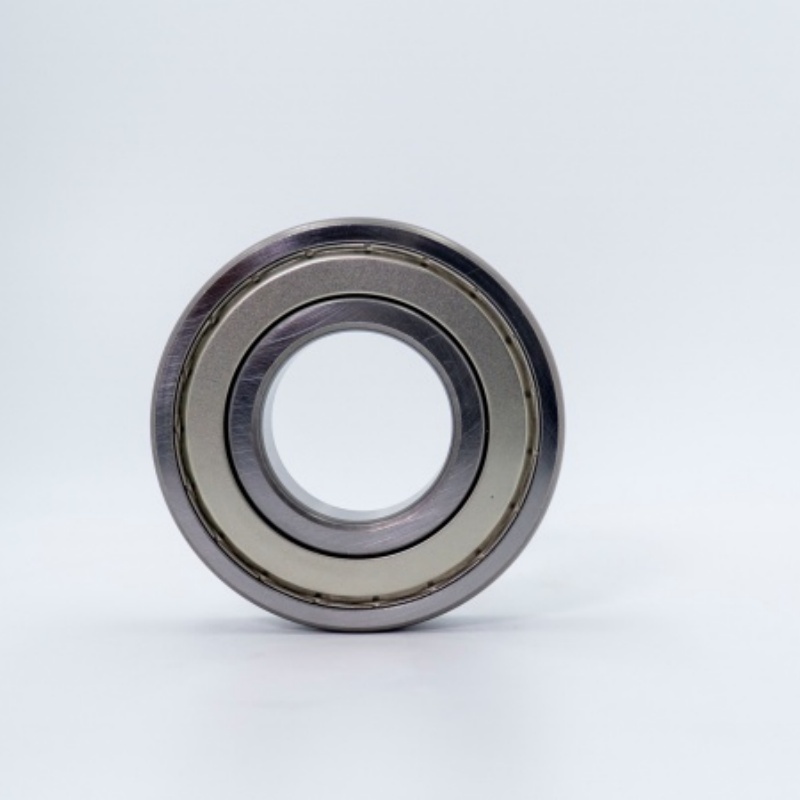

6409 ZZ
Дълбокият лагер с топка на жлеб е един от най -използваните видове подвижни лагери. Състои се от вътрешен пръстен, външен пръстен, стоманени топки и клетка (или уплътняващи компоненти). Дълбоките жлебове по вътрешните и външните пръстени позволяват едновременно да издържа на радиални натоварвания и ограничени двупосочни аксиални натоварвания. Известен със своята проста структура и надеждна ефективност, той се използва широко в различно механично оборудване.
Дълбоки лагери с топка

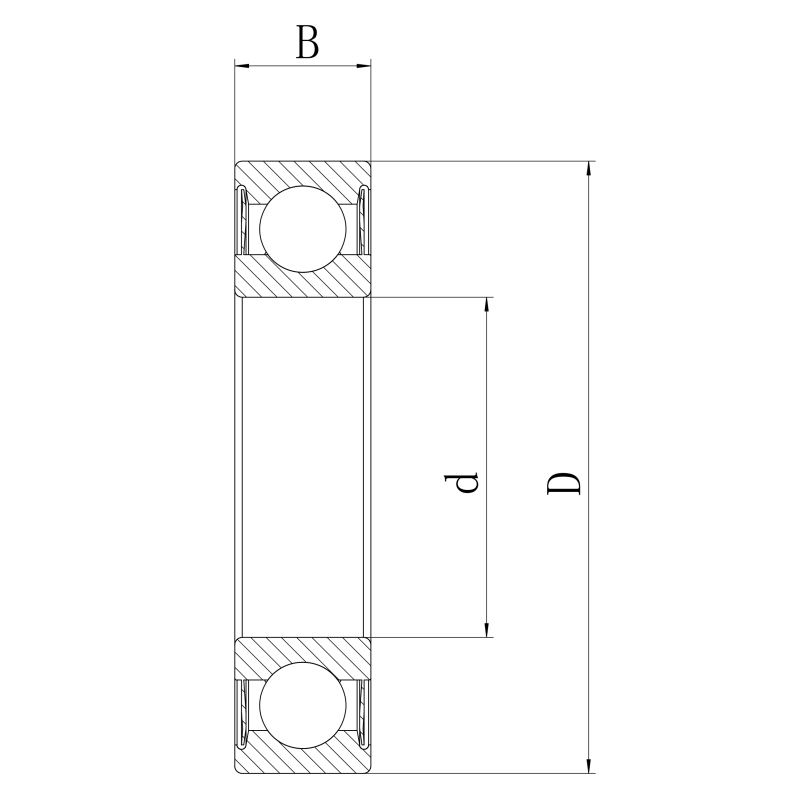

| r/min ISO | 6409 ZZ | |
| Гост | 80409 | |
| Диаметър на отвора | d | 45 мм |
| Външен диаметър | D | 120 мм |
| Ширина | B | 29 мм |
| Основна динамична оценка на натоварването | C | 45,7 kN |
| Основна статична оценка на натоварването | C0 | 27 kN |
| Референтна скорост | 3800 r/min | |
| Ограничаваща скорост | 3200 r/min | |
| Масов лагер | 1,57 кг | |
Характеристики на лагерите с дълбоки жлебове
- Възможност за висока скорост: Оптимизираният дизайн на пистата минимизира триенето, което позволява работа с висока скорост.
- Ниска загуба на триене: Малката зона за контакт между топки и писти намалява устойчивостта и консумацията на енергия.
- Дълъг експлоатационен живот и надеждност: Висококачествената стомана и прецизната обработка гарантират издръжливостта и стабилността.
- Двупосочен товарен капацитет: Поставя радиални натоварвания и двупосочни аксиални натоварвания.
- Лесна инсталация: Не се изисква корекция на подравняването, проста структура и ниски разходи за поддръжка.
Класификация на лагерите с дълбоки жлеби
- Чрез уплътняване тип:
- Отворени лагери: Няма уплътнения; изискват редовно смазване.
- Закрити лагери (ZZ/2Z): Единични или двойни метални щитове за защита от прах (не маслено плътно).
- Запечатани лагери (Rs/2Rs): Гумени уплътнения за устойчивост на прах/вода и задържане на мазнини.
- По размер:
- Миниатюрни лагери: Диаметър на отвора <10 мм, използван в прецизни инструменти.
- Стандартни лагери: Общи размери (например серия 6200).
- Лагери с голям размер: За индустриално оборудване с тежко натоварване.
- Специални видове:
- Лагери от неръждаема стомана: Устойчив на корозия за влажна/химическа среда.
- Керамични хибридни лагери: Керамични топки за високотемпературни и антимагнитни приложения.
Приложения на лагери с дълбоки жлеби
Дълбоките лагери за топка на жлеб се използват в почти всички индустриални сектори, включително:
- Двигатели и генератори: Поддържащо въртене на ротора с висока скорост.
- Автомобилни компоненти: Скоростни кутии, главини на колелата, обтегачи на колана.
- Домакински уреди: Двигатели в пералните машини, климатиците и прахосмукачките.
- Индустриални машини: Помпи, вентилатори, конвейерни ленти, шпиндела на машинни инструменти.
- Прецизно оборудване: Медицински инструменти, роботизирани стави, двигатели с дронове.
Топло напомняне: Ние предлагаме широка гама от лагери с дълбоки топки в различни спецификации и модели. Моля, изберете най -подходящия продукт въз основа на вашите специфични изисквания за приложение (като величина и посока на натоварването, скорост, изисквания за точност, инсталационно пространство, условия на околната среда и т.н.). Чувствайте се свободни да попитате!
