Катэгорыя
K5x8x10
Падшыпнікі іголкі з ролікамі выкарыстоўваюць цыліндрычныя ролікі з даўжынёй да дыяметрам, які перавышае 4: 1. Гэтая "іголкападобная" геаметрыя забяспечвае выключную прамянёвую нагрузку ў надзвычай кампактных папярочных секцыях, забяспечваючы цудоўную эфектыўнасць прасторы ў параўнанні з шарыкавымі падшыпнікамі эквівалентных памераў.

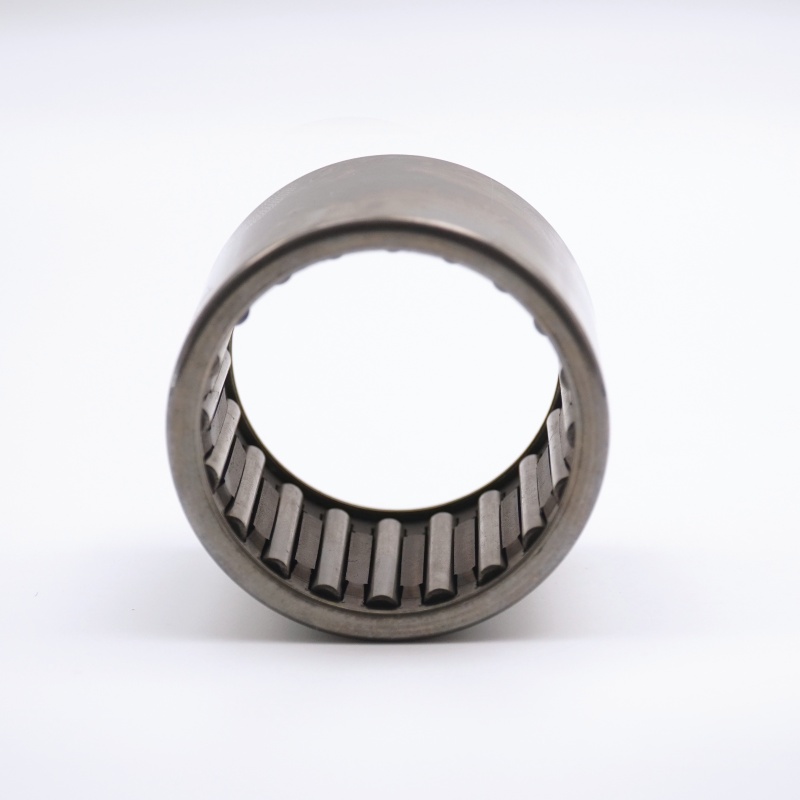

Іголкавыя ролікавыя падшыпнікі
| ISO | K5x8x10 | |
| Дыяметр гонкі ўнутранае кольца | Fw | 5 мм |
| Знешні дыяметр | Ew | 8 мм |
| Шырыня | Да н | 10 мм |
| Асноўны дынамічны рэйтынг нагрузкі | C | 1,44 кН |
| Асноўны статычны рэйтынг нагрузкі | C0 | 1,27 кН |
| Абмежаванне хуткасці | 18700 г/мін | |
| Маса падшыпніка | 0,0009 кг | |
Структурная паломка
Ключавыя кампаненты ўключаюць:
- Вонкавае кольца: Звычайна з Raceway (бязмежныя тыпы апускаюць вонкавае кольца)
- Іголкавыя ролікі: Дакладныя ролікі, якія перадаюць нагрузку праз лінію кантакт
- Клетка: Латунь/сталь/палімерныя матэрыяльныя ролікі (Cageless тыпы выключаць клетку)
- Унутранае кольца: Дадатковы кампанент (напрыклад, Na-Type з унутраным кольцам, тып РНК без)
Сістэма класіфікацыі
- Па дызайне: Поўны дапаўненне (высокая нагрузка), клетка (здольная хуткасць)
- Па функцыі: Радыяльныя, цяга, камбінаваныя падшыпнікі
- Спецыяльныя віды: Фланца (восевае пазіцыянаванне), выраўноўванне (кампенсацыя перакосу)
Тэхнічныя перавагі
| Рыса | Інжынерная выгада |
| Ультра-слімавы раздзел | Эканоміць 60% прамянёвай прасторы |
| Шчыльнасць высокай нагрузкі | На 300% больш высокая магутнасць у параўнанні з шарыкамі |
| Ўдарная супраціў | Кантакт з лініяй распаўсюджвае стрэс |
| Дакладнасць павароту | ± 0,03 мм для дакладных сістэм |
| УВАГА: Абмежаванне хуткасці залежыць ад матэрыялу CAGE |
Галіновыя прыкладанні
- Аўтамабільны: Перадачы (напрыклад, Jtekt NK17/20), злучальныя стрыжні
- Робататэтыка: Артыкуляваныя суставы (распаўсюджаны тып поўнага дапаўнення)
- Аэракасмічная: Падшыпнікі падтрымкі ротара APU
- Медычны: КТ павароту сканара (версіі MRI, бяспечныя)
- Збудаванне: Гідраўлічныя помпавыя прывады (Timken Tor 47)
Экалагічная адаптацыя
| Умова | Рэкамендаванае рашэнне |
| Высокая тэмпература | Ролікі з керамічным пакрыццём + спецыяльныя клеткі |
| Агрэсіўныя сродкі масавай інфармацыі | Поўная нержавеючая сталь (суфікс SS) |
| Забруджаныя ўчасткі | Двайныя кантактныя ўшчыльненні (2RS) |
| Ультра-высокая хуткасць | Палімерныя клеткі + змазка алейнага паветра |
