Gez25es 2rs
Сферычныя звычайныя падшыпнікі, таксама вядомыя як сустава падшыпнікаў, з'яўляюцца механічнымі кампанентамі, адназначна распрацаванымі для размяшчэння вуглавых перакосаў і ваганняў або верціцца рухаў паміж злучанымі часткамі. У адрозненне ад стандартных шаравых або ролікавых падшыпнікаў, у іх ёсць сферычная форма рассоўнай кантактнай паверхні (унутранае кольца), выразна выражаючы ў адпаведным сферычным вонкавым кольцы. Гэтая канструкцыя дазваляе адначасова рухацца ў некалькіх кірунках.
Сферычны звычайны падшыпнік

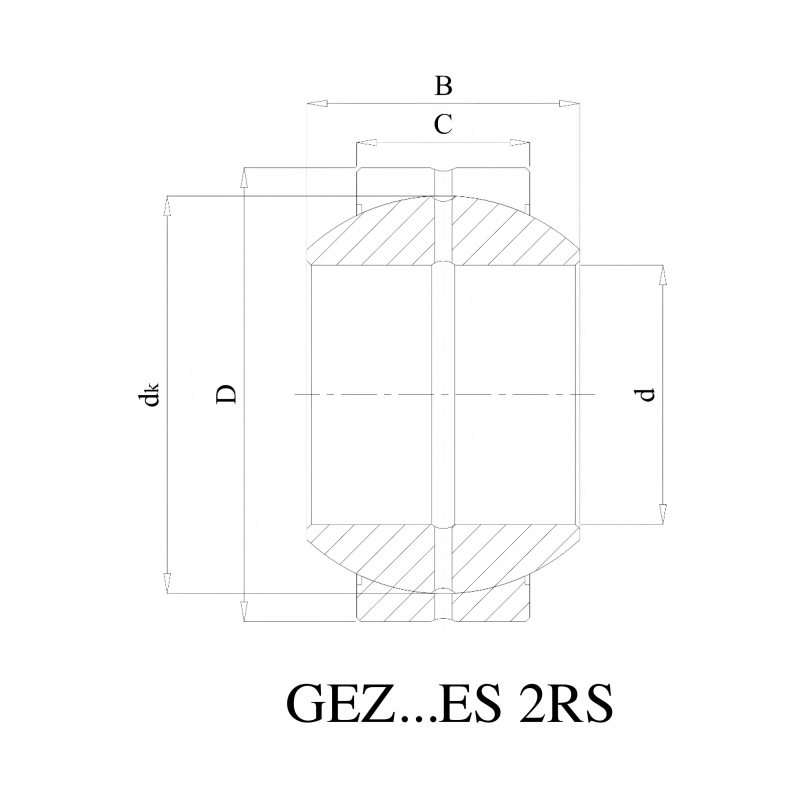

| ISO | Gez25es 2rs | |
| Дыяметр адтуліны | d | 1 цаля |
| Знешні дыяметр | D | 1,625 цалі |
| Шырыня | B | 0,875 цалі |
| Шырыня вонкавага кольца | C | 0,75 цалі |
| Асноўны дынамічны рэйтынг нагрузкі | Dyn.c | 56 кН |
| Асноўны статычны рэйтынг нагрузкі | Stat.co | 166 кН |
| Дыяметр гонкі ўнутранае кольца | DK | 1,437 цалі |
| Памер памеру адтуліны | R1 | 0,012 цалі |
| Знешняе кольца памеру памеру | R2S | 0,024 цалі |
| Маса падшыпніка | 0,121 кг | |
Структура
Нашы сферычныя звычайныя падшыпнікі складаюцца з двух асноўных кампанентаў:
- Унутранае кольца:Унутранае кольца мае выпуклы сферычны знешні дыяметр, які дзейнічае як рассоўная паверхня.
- Знешні кольца:Знешняе кольца мае адпаведную ўвагнутую сферычную адтуліну. У залежнасці ад тыпу, вонкавае кольца можа быць простым (для націскання ў корпусы), прадстаўлены фланец (для радыяльнага размяшчэння) альбо ўключыць інтэгральны хвосцік (канчатковы тып стрыжня). Паверхні слізгацення, як правіла, распрацаваны з спецыяльнымі падшэўкамі з нізкім вырабам або павярхоўнымі працэдурамі, каб мінімізаваць знос і павысіць прадукцыйнасць.
Асноўныя характарыстыкі
- Самастойна вырошчвае:Змяшчае значныя статычныя і дынамічныя перакосы (адхіленне вала, мантажныя памылкі).
- Высокая грузападымальнасць:Распрацаваны, каб вытрымліваць высокія радыяльныя нагрузкі, восевыя нагрузкі або камбінаваныя нагрузкі ў розных напрамках.
- Ударнае паглынанне:Здольны аслабіць нагрузкі і вібрацыю.
- Нізкія варыянты тэхнічнага абслугоўвання:У многіх тыпах прадстаўлены надзейныя, без ушчыльненняў канструкцыі або ўстойлівыя да карозіі матэрыялы для працы без тэхнічнага абслугоўвання або пашыраных інтэрвалаў абслугоўвання ў жорсткіх умовах.
- Плаўны рух:Рассоўныя паверхні з нізкім трэннем забяспечваюць дакладную артыкуляцыю.
- Кампактны дызайн:Эканомію прасторы ў параўнанні з некалькімі падшыпнікамі, якія дасягаюць падобнай артыкуляцыі.
Першасныя галіны прыкладанняў
Сферычныя звычайныя падшыпнікі незаменныя ў патрабавальных інжынерных умовах, асабліва ў:
- Аўтамабільная і транспарт:Сістэмы падвескі, рулявыя сувязі, прывады.
- Прамысловая тэхніка:Гідраўлічныя цыліндры, абсталяванне для апрацоўкі матэрыялаў, упаковачныя машыны, сельскагаспадарчая тэхніка.
- Будаўніцтва і інжынернае абсталяванне:Экскаватарныя суставы, суставы крана, пагрузчыкі.
- Сельская гаспадарка:Трактары, камбайны, плугі.
- Здабыча:Надзейныя падшыпнікі для трэніровак, канвеераў, драбнілкаў пад экстрэмальнымі нагрузкамі і забруджваннем.
- Энергія ветру:Сістэмы кроку і пазяхання, якія патрабуюць надзейнасці пры розных нагрузках і ўмовах надвор'я.
Тыповыя прыкладанні ў машынах і асяроддзях
Гэтыя падшыпнікі маюць важнае значэнне ў крытычных артыкуляцыйных пунктах, такіх як:
- Pivot Points:Звязаныя рукі, рычаныя зборкі.
- Гідраўлічны/пнеўматычны цыліндр:Стрыжань вачэй і Клівіз.
- Сістэмы кіравання:Прыводы, сувязь, якія патрабуюць дакладнага руху.
- Падвесныя суставы:Сфармуляваны суставы ў транспартных сродках і абсталяванне.
- Суровыя ўмовы:Умова з пылам, брудам, вільгаці, высокай/нізкай тэмпературай і ўздзеяннем хімічных рэчываў або марской вады (выкарыстоўваючы варыянты, устойлівыя да карозіі).
Нашы дакладныя сферычныя падшыпнікі прапануюць надзейныя рашэнні для артыкуляцыі для самых складаных у свеце прамысловых праблем.
