Катэгорыя
3310 ZZ
Падшыпнікі падшыпнікаў з падвойным шэрагам - гэта спецыялізаваны тып падшыпніка, які характарызуецца наяўнасцю два шэрагі сталёвых шароў размешчаны паміж унутраным і вонкавым кольцам, з гоначнымі дарогамі зрушэнне адносна адзін аднаго уздоўж падшыпніка. Гэты дызайн прымушае лінію кантакту паміж шарыкамі і гоначнымі дарогамі ўтвараць кут (кут кантакту) з радыяльнай плоскасцю падшыпніка. Існаванне гэтага кута кантакту з'яўляецца ключавым для забеспячэння гэтых падшыпнікаў адначасова падтрымлівайце радыяльныя і восевыя нагрузкі. У параўнанні з адзінкавымі падшыпнікамі з вуглавымі кантактамі, дызайн з падвойным радком прапануе значна большую магутнасць, якая пераадольвае нагрузку (асабліва восевыя нагрузкі) і калянасць.
Падвойнае падшыпнік падшыпніка з вуглавым кантактным падшыпнікам

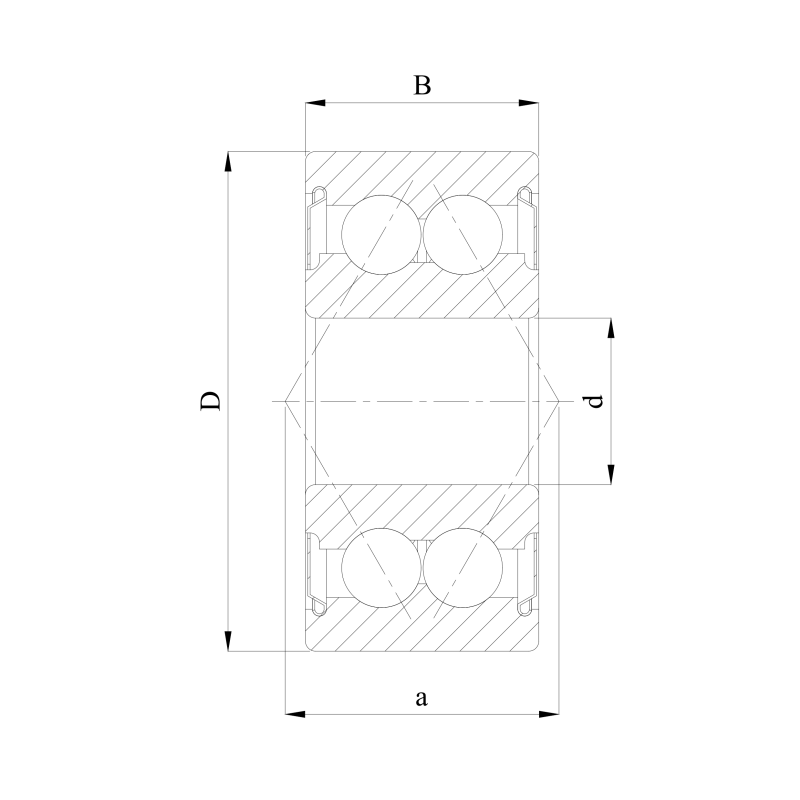

| ISO | 3310 ZZ | |
| Голас | 3056310 ZZ | |
| Дыяметр адтуліны | d | 50 мм |
| Знешні дыяметр | D | 110 мм |
| Шырыня | B | 44,4 мм |
| Асноўны дынамічны рэйтынг нагрузкі | C | 52,8 кН |
| Асноўны статычны рэйтынг нагрузкі | C0 | 57,9 кН |
| Даведка | 2400 г/мін | |
| Абмежаванне хуткасці | 5000 г/мін | |
| Маса падшыпніка | 1,95 кг | |
Характарыстыка падвойных падшыпнікаў з падвойным шэрагам
- Высокая грузападымальнасць:Два шэрагі шароў значна павялічваюць як прамянёвую, так і восевую (асабліва двухнакіраваную восевую) нагрузку падшыпніка.
- Высокая калянасць:Структура падвойнага радка забяспечвае цудоўную калянасць і стабільнасць у перакуленых момантах або камбінаваных нагрузках, забяспечваючы вялікую ўстойлівасць да дэфармацыі.
- Падтрымка двухнакіраванай восевай нагрузкі:Гэта найбольш прыкметная перавага падшыпнікаў падвойных падшыпнікаў з падвойным шэрагам. Адзін падшыпнік можа падтрымліваць восевыя нагрузкі ад Абодва напрамкі (напрыклад, злева і справа), захоўваючы высокую дакладнасць і калянасць. Для дасягнення двухнакіраванай падтрымкі не трэба спалучаць падшыпнікі для аднаго радка.
- Высокая дакладнасць запуску:Вырабляецца па высокіх дакладных стандартах, забяспечваючы гладкую і дакладную ротацыйную прадукцыйнасць.
- Кампактнасць:Нягледзячы на два шэрагі шарыкаў, іх дызайн звычайна больш кампактны, чым выкарыстанне спалучэння двух падшыпнікаў з спіной да спіны альбо тварам да твару, захоўваючы месца мантажу.
- Спрошчаная ўстаноўка:У якасці інтэгральнага блока ўстаноўка прасцей, чым парныя падшыпнікі для аднаго радка, і забяспечвае загадзя вызначаны зазор або ўмова папярэдняй загрузкі.
- Нагрузка папярэдняй нагрузкі:Многія стандартныя падшыпнікі з падвойным радком вуглавыя кантактныя падшыпнікі пастаўляюцца з аптымізаванай папярэдняй нагрузкай (лёгкай ці сярэдняй) для лепшага балансу калянасці, дакладнасці запуску і тэрміну службы.
Класіфікацыя падвойных падшыпнікаў з падвойным шэрагам
- Падшыпнікі з падвойным радком вуглавыя падшыпнікі ў асноўным класіфікуюцца на аснове іх кантактнага вугла і функцый дызайну:
- Па кантактным куце:
- 15 ° Кут кантакту:Акцэнт на хуткаснай магчымасці; Падыходзіць для ўмераных восевых нагрузак, але хуткасных патрэбаў.
- 25 ° Кут кантакту (найбольш распаўсюджаны):Прапануе збалансаванае спалучэнне прамянёвай/восевай нагрузкі, калянасці і хуткасці; найбольш шырока выкарыстоўваецца тып.
- 30 °/40 ° Кут кантакту:Засяроджваецца на высокай восевай нагрузцы і калянасці; Падыходзіць для пераважна восевых нагрузак пры адносна меншай хуткасці.
- Па структурным дызайне:
- Стандартны тып:Цвёрдае вонкавае кольца і раздзяляльнае ўнутранае кольца (ы) (часта з фланцамі або рэбрамі). Самы распаўсюджаны дызайн (напрыклад, 3300, 3200 серыя).
- Запячатаны/экранаваны тып:Абсталяваны кантактнымі гумавымі ўшчыльняльнікамі (RS/2RS) або бескантактавымі шчытамі (ZZ/2Z) для асяроддзя, якія патрабуюць абароны ад пылу, вільгаці або ўтрымання змазкі.
- Фланцаванае вонкавае кольца:Знешняе кольца мае фланец для лёгкага восевага размяшчэння і спрошчанай ўстаноўкі.
- Канічная адтуліна:Унутранае кольца мае канічную адтуліну для карэкціроўкі зазору/папярэдняй нагрузкі шляхам восевага зрушэння.
- Высокая нагрузка/спецыяльныя канструкцыі:Напрыклад, унутраныя або знешнія кольцы з падвойным разрываннем (напрыклад, каля 3200 серый), аптымізаваны для размеркавання напружання кантакту для далейшага павышэння ёмістасці восевай нагрузкі.
- Па памеры серыі:Класіфікаваны ў адпаведнасці са стандартамі серыі ISO Dimension (напрыклад, 32, 33 серыі), што паказвае на розныя каэфіцыенты шырыні да дыяметра.
- Па кантактным куце:
Прымяненне падвойных падшыпнікаў з падвойным шэрагам
Выкарыстоўваючы іх высокую калянасць, дакладнасць і здольнасць апрацоўваць двухнакіраваную цягу, падшыпнікі падвойных падшыпнікаў з падвойным шэрагам шырока выкарыстоўваюцца ў дадатках, якія патрабуюць падтрымкі камбінаваных нагрузак (асабліва двухнакіраваных восевых сіл і перакуленых момантаў) і патрабуюць высокай дакладнасці кручэння. Прыклады ўключаюць:
- Шпіндзелі станка:Падшыпнікі для шпіндзеляў у такарных станках, фрэзерных машынах, шліфавальных машынах і г.д., дзе яны з'яўляюцца адным з самых распаўсюджаных прыкладанняў.
- Каробкі перадач:Падтрымка выходных валаў у планетарных рэдуктарах і прамысловых перадачах (часта патрабуе восевай цягі і падтрымкі моманту нахілу).
- Прамысловыя помпы:Падтрымка вала ў цэнтрабежныя помпы, шрубавыя помпы і г.д., апрацоўка радыяльных і двухнакіраваных восевых нагрузак.
- Будаўніцтва/сельскагаспадарчая тэхніка:Прывядзіце валы, забітыя кольцы.
- Друк Машыны:Падшыпнікі цыліндраў, якія патрабуюць высокай дакладнасці і бесперабойнай працы.
- Пластыкавыя і гумовыя машыны:Падтрымка шрубы ў экструдэрах, падшыпнікі рулона ў календарах/міксерах.
- Заўзятары/падзення:Падтрымка ротара ў хуткасных вентылятараў.
- Аўтамабільны:Абмежаваныя высокапрадукцыйныя прыкладанні (напрыклад, падшыпнікі вылучэння счаплення), але радзей, чым падшыпнікі з аднаразовым або чатырохбаковым кантактам з-за абмежаванняў прасторы.
- Робат -суставы.
Заўвага: Мы прапануем шырокі спектр падшыпнікаў з падвойным вуглавым кантактным падшыпнікам. Калі ласка, звяжыцеся з намі, каб выбраць аптымальны падшыпнік для вашых канкрэтных патрабаванняў прыкладання (велічыня нагрузкі і кірунак, хуткасць, патрабаванні да дакладнасці, месца мацавання, умовы навакольнага асяроддзя і г.д.).
