Катэгорыя
32944
Канічныя ролікавыя падшыпнікі-гэта дакладнае падшыпнік рухомых элементаў, прызначаную для апрацоўкі камбінаваных радыяльных і цяжкіх восевых нагрузак на адзін напрамак адначасова. Яго цёзка канічная геаметрыя з'яўляецца ключавой, што дазваляе ёй эфектыўна кіраваць і перадаваць гэтыя камбінаваныя нагрузкі.
Падшыпнік конусу
| ISO | 32944 | |
| Голас | 2007944 | |
| Дыяметр адтуліны | d | 220 мм |
| Знешні дыяметр | D | 300 мм |
| Шырыня ўнутранага кольца | B | 51 мм |
| Шырыня вонкавага кольца | C | 39 мм |
| Агульная шырыня | T | 51 мм |
| Асноўны дынамічны рэйтынг нагрузкі | C | 282 кН |
| Асноўны статычны рэйтынг нагрузкі | C0 | 518 кН |
| Даведка | 700 г/мін | |
| Абмежаванне хуткасці | 500 г/мін | |
| Вага | 10,2 кг | |
Структура
Стандартны канічны падшыпнік складаецца з чатырох асноўных кампанентаў:
- Унутранае кольца (конус):Мае канічныя гонкі.
- Вонкавае кольца (кубак):Мае адпаведную расавую частку канічна-кута.
- Канічныя ролікі:Менавіта молатыя канічныя ролікі, якія пракатваюцца паміж унутраным і вонкавым кольцам. Гэта асноўныя элементы, якія пераносяць нагрузку.
- Клетка/фіксатар:Звычайна вырабляецца з штампаванай сталі або інжынернага палімера. Ён размяшчае і кіруе ролікамі раўнамерна, прадухіляючы кантакт і забяспечваючы бесперабойную працу.
Асноўныя характарыстыкі
- Выключная камбінаваная магутнасць нагрузкі:Канічная канструкцыя дазваляе гэтым падшыпнікам эфектыўна пераносіць значныя радыяльныя нагрузкі разам з цяжкімі восевымі нагрузкамі ў адным кірунку.
- Высокая ўстойлівасць да восевага перамяшчэння:Пры ўсталёўцы парамі (звычайна ў спіне альбо тварам да твару) яны абмяжоўваюць восевае зрушэнне паміж валам і корпусам, прапаноўваючы дакладнае восевае размяшчэнне.
- Гнуткасць дызайну і мантажу:З удзелам падземных унутраных і знешніх кольцаў яны палягчаюць больш лёгкую ўстаноўку, выдаленне і крытычную карэкціроўку падшыпніка/папярэдняй загрузкі. Карэкціроўка папярэдняй нагрузкі аптымізуе калянасць і тэрмін службы.
- Шырокая прыдатнасць:Даступна ў серыі розных памераў для задавальнення розных патрэбаў нагрузкі.
Тыповыя прыкладанні
Канічныя ролікавыя падшыпнікі шырока ацэньваюцца за надзейную магутнасць нагрузкі і пазіцыянаванне роліка
- Аўтамабільны:Перадачы, дыферэнцыялы, ступіцы колаў (часта выкарыстоўваюцца ў парах).
- Будаўніцтва/сельская гаспадарка:Каробкі перадач, восі і апорныя рулоны ў экскаватараў, пагрузчыках, трактарах.
- Майнинга абсталявання:Дзівам, шаравыя заводы, канвеерныя сістэмы.
- Металургічнае абсталяванне:Раскачайце шыі ў рухомых заводах.
- Вярхоўныя турбінныя каробкі.
- Прамысловая тэхніка:Рэдуктары перадач, помпы, цяжкія сістэмы прывада.
Канічныя падшыпнікі ролікаў з'яўляюцца ідэальным рашэннем для надзейнай, эфектыўнай і дакладнай круцільнай падтрымкі ў крытычных прыкладаннях машын.
Звяжыцеся з намі
Звязаныя з імі прадукты

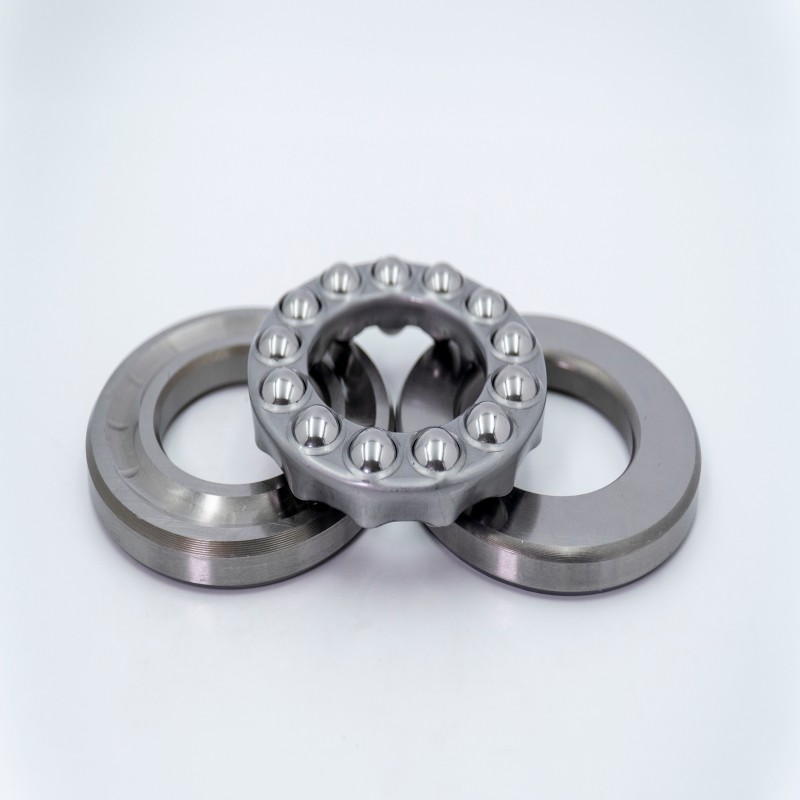

51144
