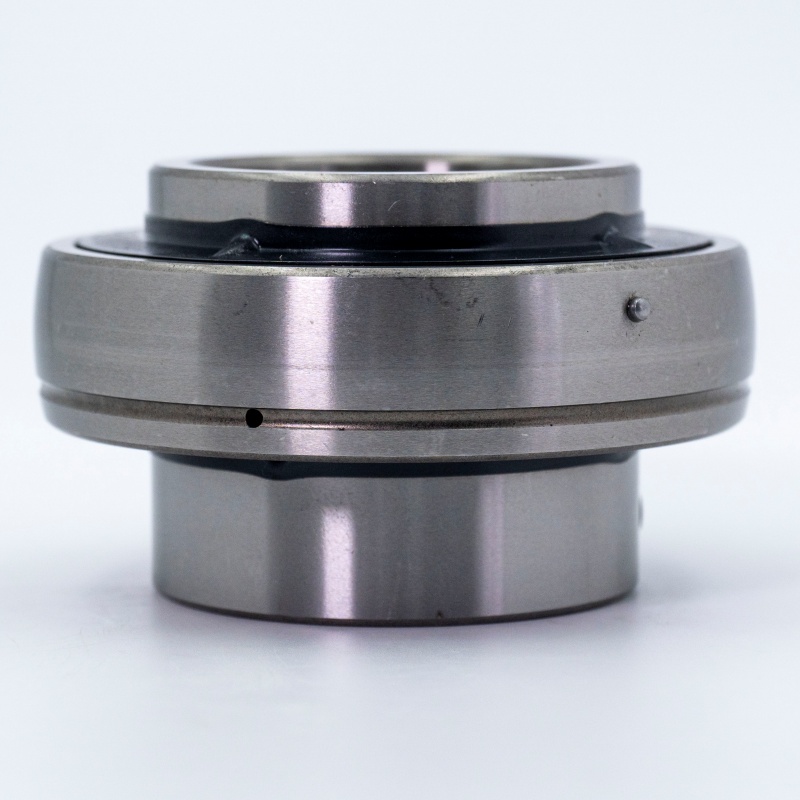

UC213-40

تشير محامل سلسلة UC إلى موحدة ، مستخدمة على نطاق واسع وحدات محمل كرة بلوك وسادة مع أكمام محول. في قلبهم توجد كرة أخدود عميقة تتميز ب القطر الخارجي الكروي (SPB) مصممة لتناسب التجويف الكروي المطابق لسكن الحديد الزهر. التمسك الأبعاد المترية، تم تصميم هذه السلسلة على وجه التحديد للتطبيقات الصناعية التي تتطلب سعة حمولة عالية ، وتركيب مباشر ، والأداء الموثوق به.

إرسال الطلب

محامل سلسلة UC

ISO	UC213-40
قطر التجويف	d	2-1/2 في
قطر خارج	D	4.3307 في
عرض الخاتم الداخلي	B	2.563 في
المسافة الأمامية/مركز المحمل	s	1 في
عرض الخاتم الخارجي	C	1.1024 في
المسافة من جانب جهاز القفل وجها لوجه مركز السباق	S1	1.563 في
تعيين المسمار	DS	3/8-24UNF في
المسافة لضبط المسمار	G	0.394 في
مركز المسافة أو إلى الوسط منطقة التشحيم	F	0.335 في
تصنيف التحميل الديناميكي الأساسي	C	34.3 كيلو نيوتن
تصنيف الحمل الثابت الأساسي	C0	24 كيلو نيوتن
تحمل جماعي	1.79 كجم

هيكل محامل سلسلة UC

تضم وحدة تحمل UC النموذجية مكونات المفاتيح التالية:

السكن كتلة وسادة:عادةً ما تكون مصنوعة من الحديد الزهر الرمادي أو الحديد الدكتايل (على سبيل المثال ، لاحقة UC-P) ، والتي تتميز بثقوب التثبيت (قاعدة بلوك بلومر ، مع ثقوب الترباس أو الثقوب المستغلة) ، مما يوفر دعمًا قويًا واستقرارًا.
محمل كرة الأخدود العميق الكروي الخارجي:يحتوي المحمل على حلقة داخلية مصممة لتناسب عمود أسطواني قياسي (على سبيل المثال ، التسامح H7). تتميز الحلقة الخارجية السطح الخارجي الكروي أن المقاعد داخل التجويف الكروي للسكن.
ترتيب الختم:مزودة بأختام على كلا الجانبين (عادةً ما يكون المطاط مثل NBR أو FKM) لمنع دخول الملوثات والأوساخ والرطوبة بفعالية مع الحفاظ على زيوت التشحيم الداخلية.
جهاز القفل:يستخدم في المقام الأول كم محول (نوع غريب الأطوار أو الانسحاب) جنبا إلى جنب مع الجوز القفل والغسالة. تتيح هذه الآلية الفريدة أن يتم تأمين المحمل بحزم للعمود باستخدام الاحتكاك ، مما يؤدي إلى تبسيط عمليات التثبيت والتشكيل بشكل كبير. (ملاحظة: تستخدم بعض المتغيرات UC حلقة داخلية مدببة مع كم محول مدبب).

الخصائص الرئيسية لمحامل سلسلة UC

القدرة على التحالف الذاتي:يتيح الملاءمة الكروية بين الحلقة الخارجية وحمل الإسكان أن يستوعب اختلال رمح صغير (عادة ما يصل إلى ± 3 °) ، التعويض عن أخطاء التثبيت أو انحراف العمود.
سهولة التثبيت والصيانة:يمكّن تصميم الوحدة المسبق مسبقًا ، جنبًا إلى جنب مع نظام قفل كم محول سريع للغاية وخالي من الأدوات تصاعد/التفكك على مهاوي أسطواني ، وتقليل تكاليف التوقف والصيانة.
ختم متفوق:توفر الأختام القياسية حماية ممتازة ضد البيئات القاسية ، وتمتد عمر المحمل.
سعة تحميل قوية:يوفر مساكن الحديد الزهر القوي والبناء العميق للحمل سعة الحمل الشعاعي والمعتدلة سعة الحمل المحوري.
التوافق الواسع وقابلية التبادل:تم تصنيع معايير متري ISO (IS) ، مما يضمن سهولة الاستبدال ومصادر قطع الغيار على مستوى العالم.
