Na6909

تستخدم محامل أسطوانة الإبرة أسطوانات أسطوانية مع نسبة طول إلى قطر تتجاوز 4: 1. تتيح هذه الهندسة "التي تشبه الإبرة" سعة الحمل الشعاعي الاستثنائي في المقاطع العرضية المدمجة للغاية ، مما يوفر كفاءة فضاء فائقة مقارنة مع محامل الكرة ذات الأبعاد المكافئة.

إرسال الطلب

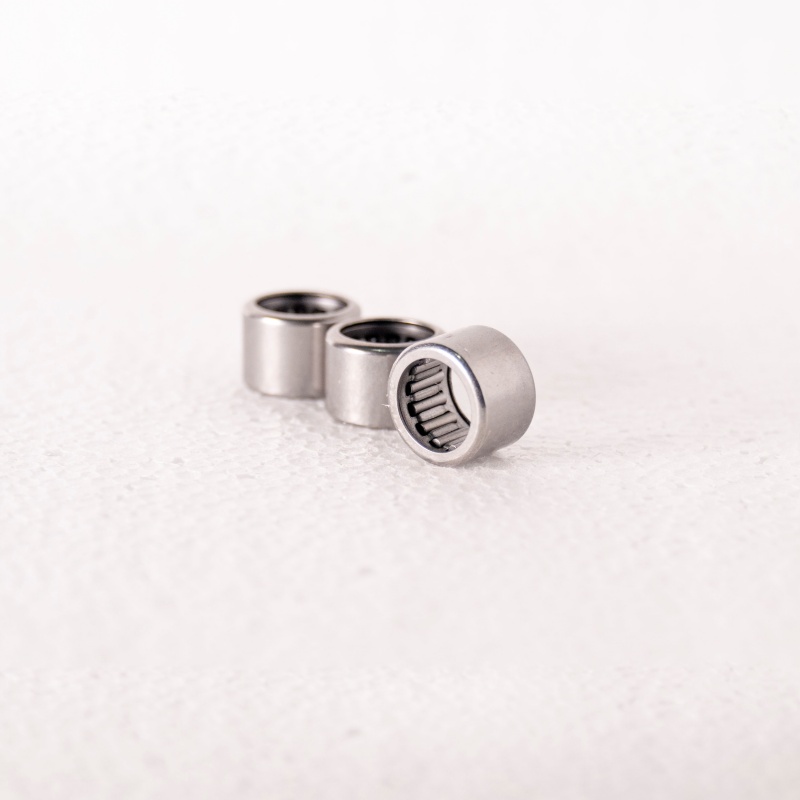

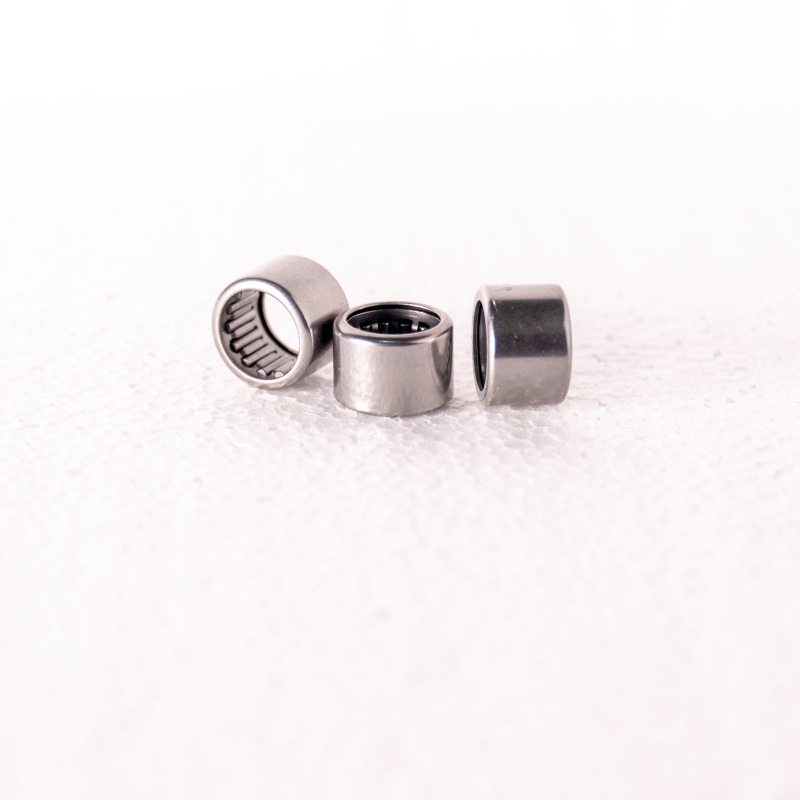

محامل الأسطوانة الإبرة

ISO	Na6909

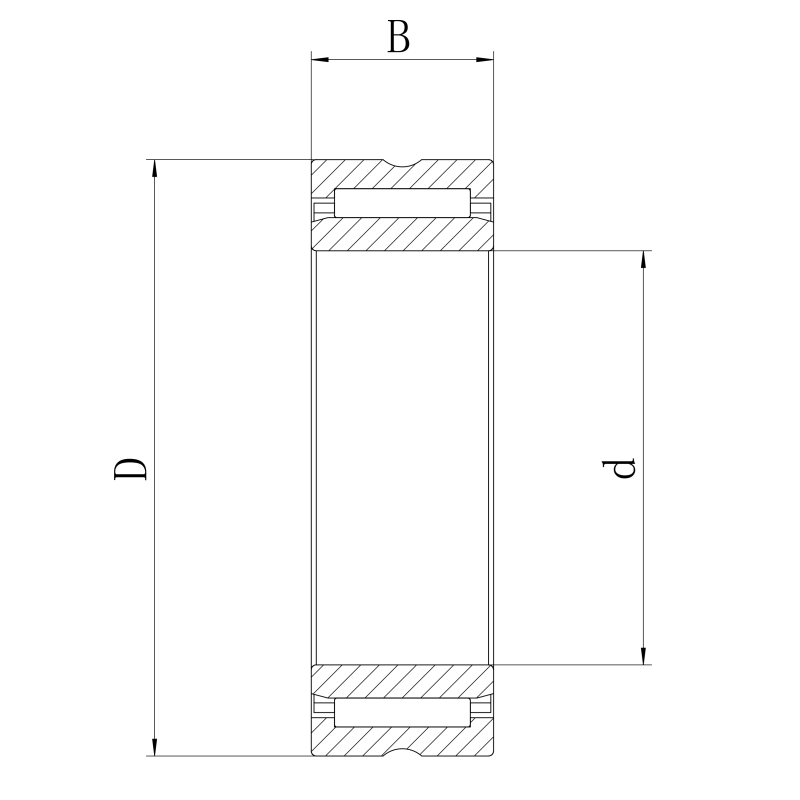

قطر التجويف	d	45 ملم
الحلقة الداخلية قطرها في مضمار السباق	F	52 ملم
قطر خارج	D	68 ملم
عرض	B	40 ملم
تصنيف التحميل الديناميكي الأساسي	C	33.8 كيلو نيوتن
تصنيف الحمل الثابت الأساسي	C0	61 كيلو نيوتن
الحد من السرعة		3600 ص/دقيقة
تحمل جماعي	0.437 كجم

الانهيار الهيكلي

تتضمن المكونات الرئيسية:

الخاتم الخارجي: عادة مع سباق السباق (الأنواع التي لا تحتوي على حذف الخاتم الخارجي)
بكرات الإبرة: بكرات البكرات الدقيقة التي تنقلها عن طريق ملامسة الخط
قفص: بكرات تباعد المواد النحاسية/الصلب/البوليمر (الأنواع التي لا جدال فيها تستبعد القفص)
الخاتم الداخلي: مكون اختياري (على سبيل المثال ، من النوع Na مع الحلقة الداخلية ، من النوع RNA بدون)

نظام التصنيف

حسب التصميم: مكملة كاملة (حمولة عالية) ، قفص (قادر على السرعة عالية)
عن طريق الوظيفة: شعاعي ، الدفع ، الجمع بين المحامل
أنواع خاصة: حافز (وضع محوري) ، محاذاة (تعويض اختلال)

المزايا الفنية

ميزة	فائدة الهندسة
القسم العظمى	يوفر 60 ٪ مساحة شعاعية
كثافة حمولة عالية	300 ٪ سعة أعلى مقابل الكرات
مقاومة الصدمة	يوزع جهة اتصال الخط الإجهاد
دقة الدوران	± 0.03 مم للأنظمة الدقيقة
ملاحظة: يختلف الحد من السرعة عن طريق مادة القفص

تطبيقات الصناعة

السيارات: عمليات الإرسال (على سبيل المثال ، Jtekt NK17/20) ، قضبان التوصيل
الروبوتات: مفاصل مفصلية (نوع مكمل كامل سائد)
الفضاء: محامل دعم الدوار APU
طبي: دوران الماسح الضوئي CT (إصدارات آمنة التصوير بالرنين المغناطيسي)
بناء: محركات المضخة الهيدروليكية (Timken Tor 47)

التكيف البيئي

حالة	الحل الموصى به
ارتفاع درجة الحرارة	بكرات مغلفة بالسيراميك + أقفاص خاصة
وسائل الإعلام التآكل	الفولاذ المقاوم للصدأ الكامل (لاحقة SS)
المناطق الملوثة	أختام الاتصال مزدوجة الشوط الثاني (2RS)
سرعة عالية للغاية	أقفاص البوليمر + تزييت الهواء الزيت
