K68x74x35

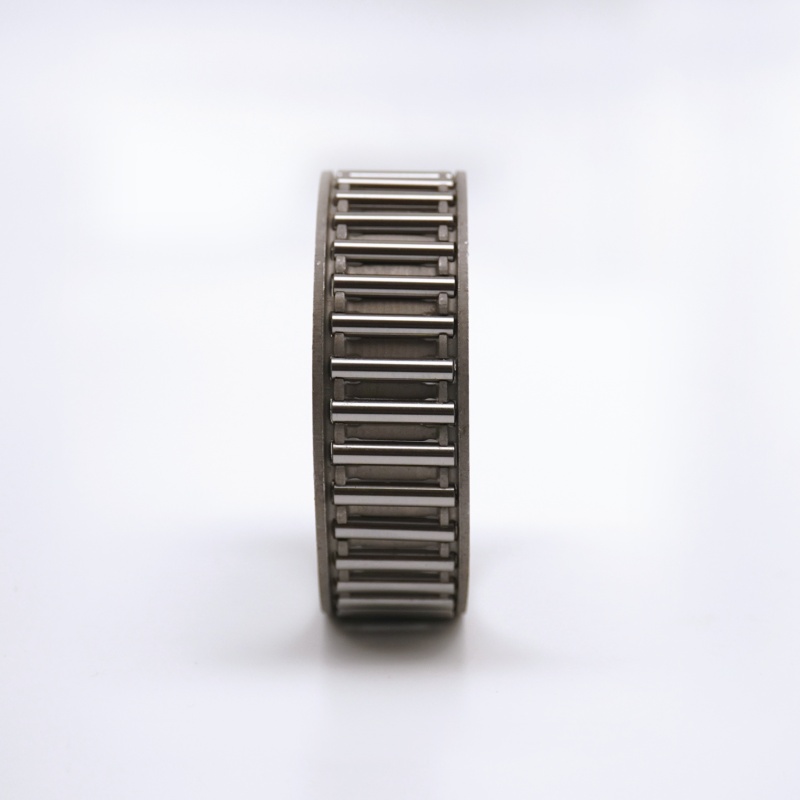

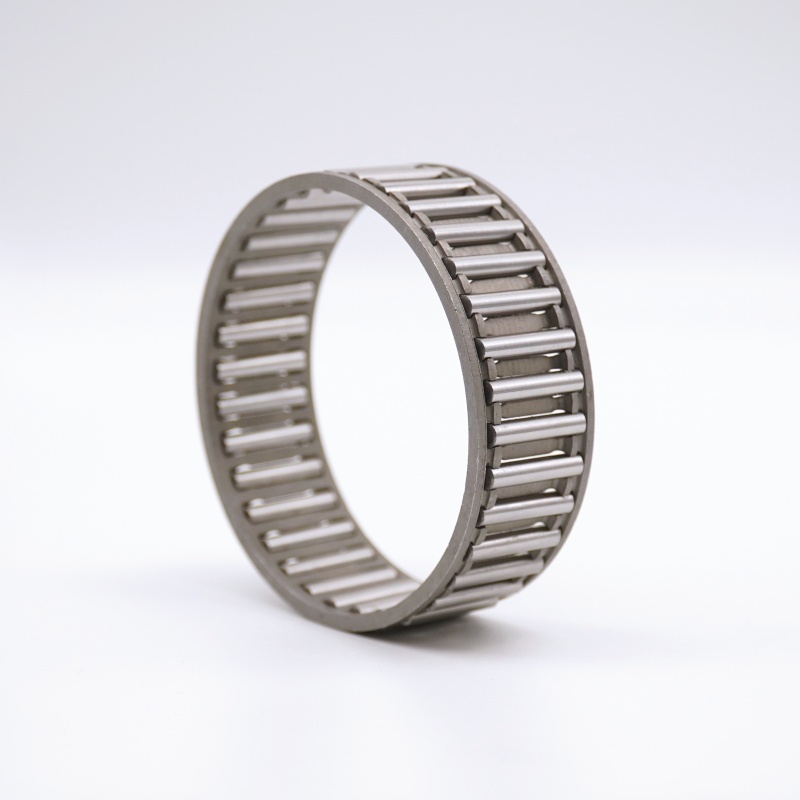

تستخدم محامل أسطوانة الإبرة أسطوانات أسطوانية مع نسبة طول إلى قطر تتجاوز 4: 1. تتيح هذه الهندسة "التي تشبه الإبرة" سعة الحمل الشعاعي الاستثنائي في المقاطع العرضية المدمجة للغاية ، مما يوفر كفاءة فضاء فائقة مقارنة مع محامل الكرة ذات الأبعاد المكافئة.

إرسال الطلب

محامل الأسطوانة الإبرة

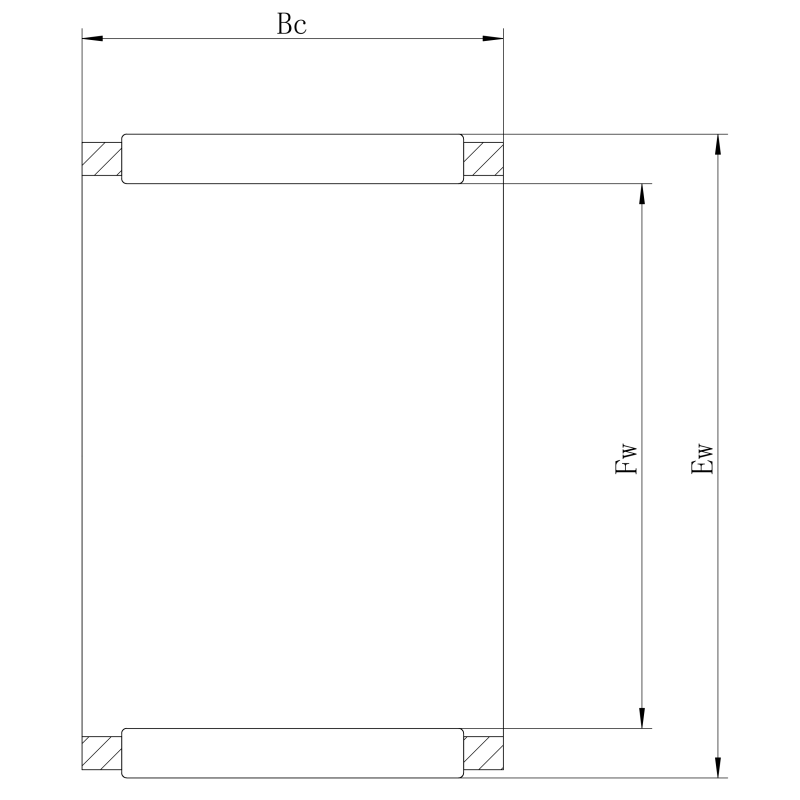

ISO	K68x74x35
الحلقة الداخلية قطرها في مضمار السباق	FW	68 ملم
قطر خارج	EW	74 ملم
عرض	قبل الميلاد	35 ملم
تصنيف التحميل الديناميكي الأساسي	C	23.3 كيلو نيوتن
تصنيف الحمل الثابت الأساسي	C0	60 كيلو نيوتن
الحد من السرعة		3400 ص/دقيقة
تحمل جماعي	0.12 كجم

الانهيار الهيكلي

تتضمن المكونات الرئيسية:

الخاتم الخارجي: عادة مع سباق السباق (الأنواع التي لا تحتوي على حذف الخاتم الخارجي)
بكرات الإبرة: بكرات البكرات الدقيقة التي تنقلها عن طريق ملامسة الخط
قفص: بكرات تباعد المواد النحاسية/الصلب/البوليمر (الأنواع التي لا جدال فيها تستبعد القفص)
الخاتم الداخلي: مكون اختياري (على سبيل المثال ، من النوع Na مع الحلقة الداخلية ، من النوع RNA بدون)

نظام التصنيف

حسب التصميم: مكملة كاملة (حمولة عالية) ، قفص (قادر على السرعة عالية)
عن طريق الوظيفة: شعاعي ، الدفع ، الجمع بين المحامل
أنواع خاصة: حافز (وضع محوري) ، محاذاة (تعويض اختلال)

المزايا الفنية

ميزة	فائدة الهندسة
القسم العظمى	يوفر 60 ٪ مساحة شعاعية
كثافة حمولة عالية	300 ٪ سعة أعلى مقابل الكرات
مقاومة الصدمة	يوزع جهة اتصال الخط الإجهاد
دقة الدوران	± 0.03 مم للأنظمة الدقيقة
ملاحظة: يختلف الحد من السرعة عن طريق مادة القفص

تطبيقات الصناعة

السيارات: عمليات الإرسال (على سبيل المثال ، Jtekt NK17/20) ، قضبان التوصيل
الروبوتات: مفاصل مفصلية (نوع مكمل كامل سائد)
الفضاء: محامل دعم الدوار APU
طبي: دوران الماسح الضوئي CT (إصدارات آمنة التصوير بالرنين المغناطيسي)
بناء: محركات المضخة الهيدروليكية (Timken Tor 47)

التكيف البيئي

حالة	الحل الموصى به
ارتفاع درجة الحرارة	بكرات مغلفة بالسيراميك + أقفاص خاصة
وسائل الإعلام التآكل	الفولاذ المقاوم للصدأ الكامل (لاحقة SS)
المناطق الملوثة	أختام الاتصال مزدوجة الشوط الثاني (2RS)
سرعة عالية للغاية	أقفاص البوليمر + تزييت الهواء الزيت
