GEZ152ES

المحامل العادية الكروية ، المعروفة أيضًا باسم محامل المفاصل ، هي مكونات ميكانيكية مصممة بشكل فريد لاستيعاب اختلال الزاوي والحركات المتذبذبة أو الدوارة بين الأجزاء المتصلة. على عكس محامل الكرة أو الأسطوانة القياسية ، فهي تتميز بسطح ملامسة للتشكيل الكروي (الحلقة الداخلية) المفتوحة داخل حلقة خارجية كروية مطابقة. يسمح هذا التصميم بالحركة في اتجاهات متعددة في وقت واحد.

إرسال الطلب

محمل عادي كروي

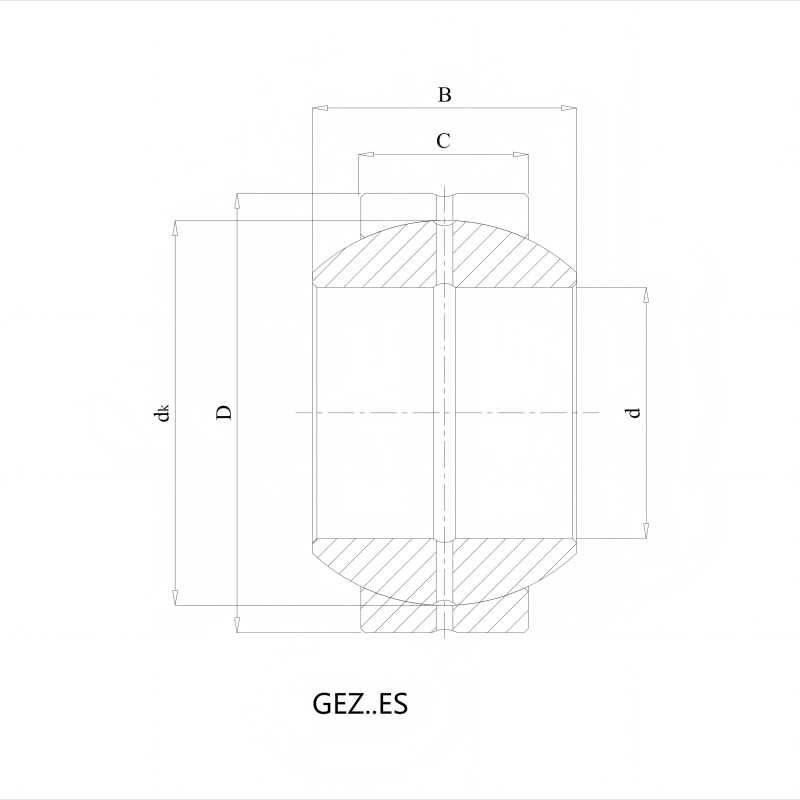

ISO	GEZ152ES
قطر التجويف	d	6 بوصة
قطر خارج	D	8.75 بوصة
عرض	B	4.75 بوصة
عرض الخاتم الخارجي	C	4.125 بوصة
تصنيف التحميل الديناميكي الأساسي	Dyn.c	1730 كيلو نيوتن
تصنيف الحمل الثابت الأساسي	Stat.co	5200 كيلو نيوتن
الحلقة الداخلية قطرها في مضمار السباق	DK	8.15 بوصة
شامفر البعد يتحمل	R1S	0.04 بوصة
الحلقة الخارجية لأبعاد شامفر	R2S	0.04 بوصة
تحمل جماعي	17.5 كجم

بناء

تتكون محاملنا العادية الكروية من مكونين أساسيين:

الخاتم الداخلي:يتميز الحلقة الداخلية بقطر خارجي كروي محدب يعمل كأسطح انزلاقية.
الخاتم الخارجي:الخاتم الخارجي لديه تجويف كروي مقعر مطابق. اعتمادًا على النوع ، قد تكون الحلقة الخارجية بسيطة (للضغط في العلب) ، أو تتميز بشفة (للموقع الشعاعي) ، أو تضمين ساق متكامل (نوع نهاية قضيب). عادةً ما يتم تصميم أسطح الاتصال المنزلق مع بطانات خاصة منخفضة الروح أو علاجات سطحية لتقليل التآكل وتحسين الأداء.

الخصائص الرئيسية

التحالف الذاتي:يستوعب الاختلال الثابت والديناميكي (انحراف العمود ، أخطاء التثبيت).
سعة حمولة عالية:تم تصميمه لتحمل الأحمال الشعاعية العالية ، والأحمال المحورية ، أو الأحمال المشتركة في اتجاهات مختلفة.
امتصاص الصدمات:قادرة على تخميد الأحمال تأثير واهتزاز.
خيارات الصيانة المنخفضة:تتميز العديد من الأنواع بتصميمات قوية أو ختم أو مواد مقاومة للتآكل للتشغيل الخالي من الصيانة أو فترات الخدمة الممتدة في ظروف قاسية.
حركة ناعمة:الأسطح المنزلقات منخفضة الإحصاء تضمن التعبير الدقيق.
تصميم مضغوط:توفير الفضاء مقارنة مع محامل متعددة تحقيق التعبير مماثل.

صناعات التطبيق الأولية

لا غنى عن المحامل العادية الكروية في البيئات الهندسية المتطلبة ، وخاصة في:

السيارات والنقل:أنظمة التعليق ، روابط التوجيه ، القيادة.
الآلات الصناعية:الأسطوانات الهيدروليكية ، معدات مناولة المواد ، آلات التغليف ، الآلات الزراعية.
معدات البناء والهندسة:مفاصل طفرة الحفريات ، روابط الرافعة ، اللوادر.
زراعة:الجرارات ، الحصاد ، المحاريث.
التعدين:محامل قوية للتدريبات ، الناقلات ، الكسارات تحت الأحمال الشديدة والتلوث.
طاقة الرياح:تتطلب أنظمة الملعب و Yaw الموثوقية تحت الأحمال المختلفة والظروف الجوية.

التطبيقات النموذجية في الآلات والبيئات

هذه المحامل ضرورية في نقاط التعبير الحرجة مثل:

النقاط المحورية:ربط الأسلحة ، رافعة التجمعات.
الأسطوانة الهيدروليكية/الهوائية:عيون قضيب و clevises.
أنظمة التحكم:المحركات ، الروابط التي تتطلب حركة دقيقة.
مفاصل التعليق:المفاصل المفصلية في المركبات والمعدات.
بيئات قاسية:البيئات ذات الغبار والأوساخ والرطوبة ودرجات حرارة عالية/منخفضة ، والتعرض للمواد الكيميائية أو مياه البحر (باستخدام المتغيرات المقاومة للتآكل).

توفر المحامل العادية الكروية التي تم الهندسة الدقيقة حلولًا توضيحًا موثوقة لأصعب التحديات الصناعية في العالم.
