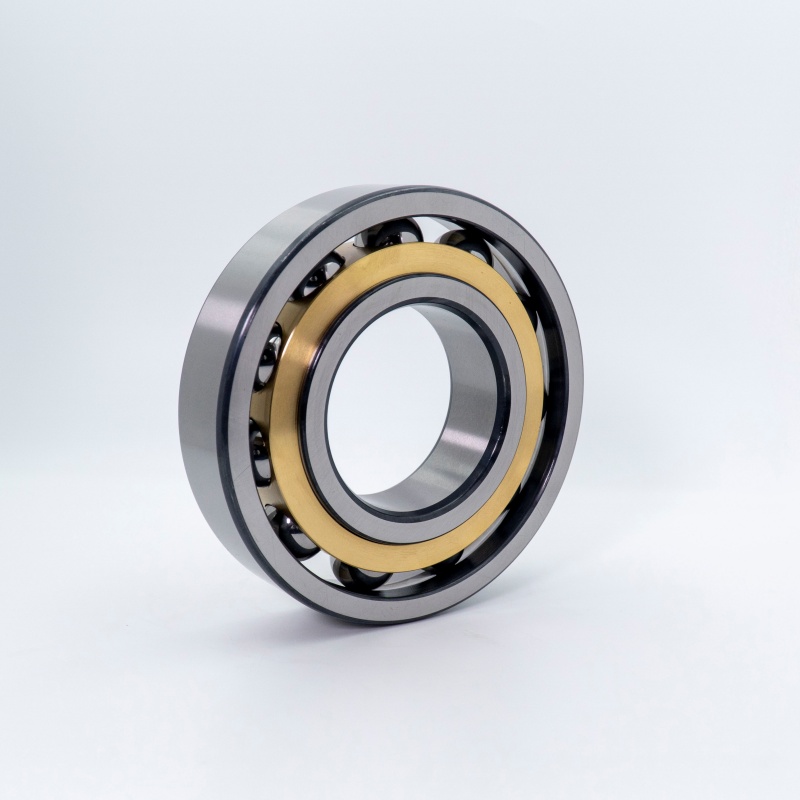

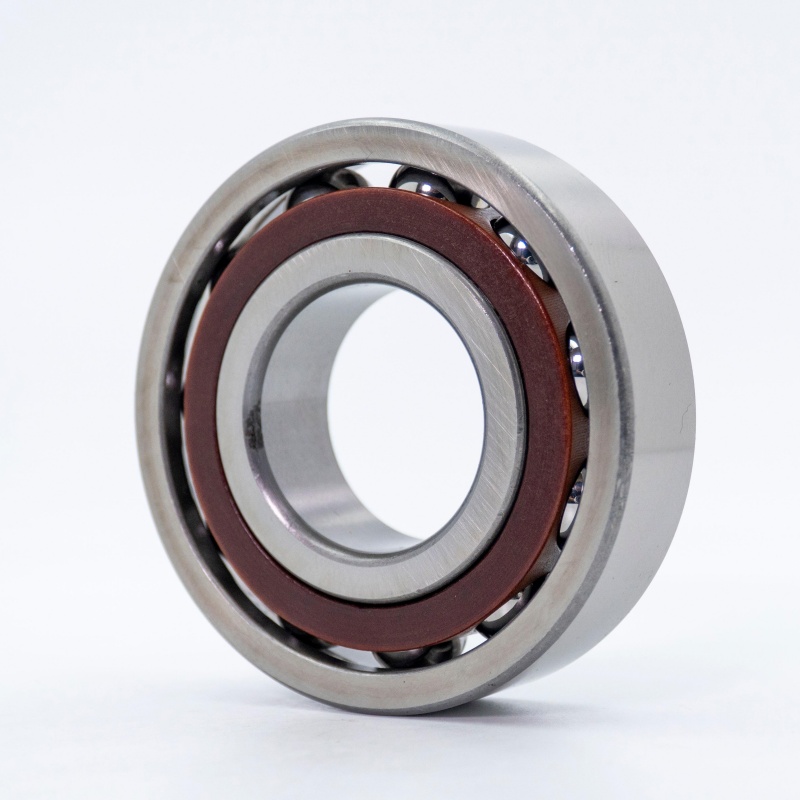

7060 AC

محامل كرة التلامس الزاوية (ACBBs) هي وحدات تحمل دقة محمية مصممة بشكل فريد للتعامل معها الأحمال الشعاعية والمحورية مجتمعة، معًا. على عكس محامل كرات الأخدود العميقة القياسية ، فإنها تتضمن زوايا التلامس (عادة ما بين 15 إلى 40 درجة) ، مما يتيح لها دعم قوى محورية كبيرة في اتجاه واحد ، وغالبًا إلى جانب القوى الشعاعية المعتدلة. هذا التصميم المحدد يجعلها لا غنى عنها للتطبيقات التي تتطلب دقة وتصلب عالٍ في ظل ظروف التحميل المعقدة.

إرسال الطلب

محامل كرة الاتصال الزاوية

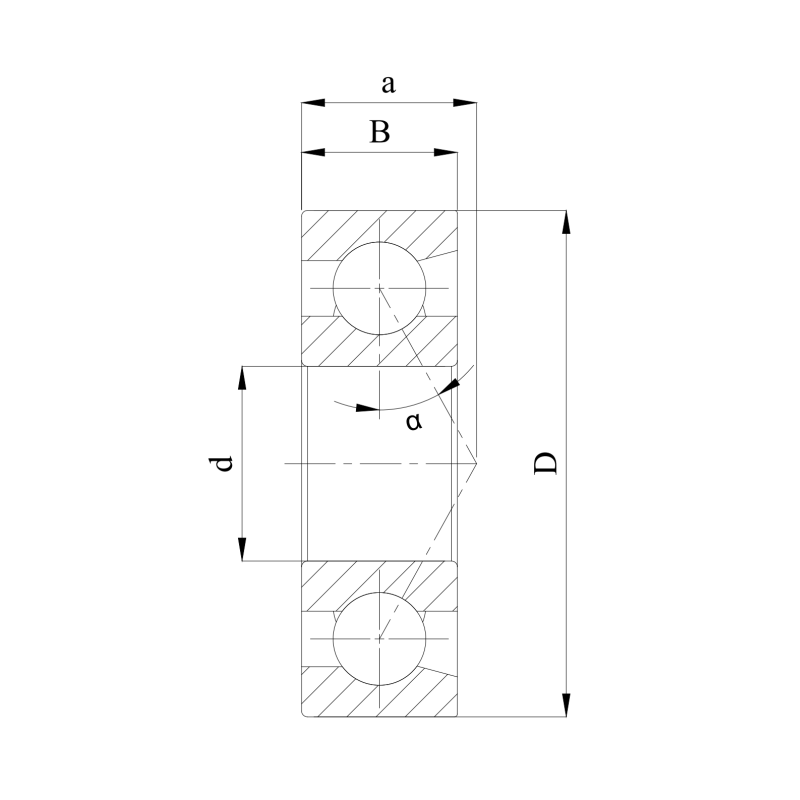

ISO	7060 AC
جوست	46160
قطر التجويف	d	300 ملم
قطر خارج	D	460 ملم
عرض	B	74 ملم
تصنيف التحميل الديناميكي الأساسي	C	256 كيلو نيوتن
تصنيف الحمل الثابت الأساسي	C0	408 كيلو نيوتن
السرعة المرجعية		960 ص/دقيقة
الحد من السرعة		780 ص/دقيقة
تحمل جماعي	43.7 كجم

الهيكل والتصميم

تشمل المكونات الأساسية لحمل كرة التلامس الزاوي:
1. الحلقات الداخلية والخارجية:ميزة السباقات المميزة مع أكتاف مائلة على وجه التحديد. تتشكل زاوية التلامس بين الخط الذي يربط نقاط التلامس بين الكرة والمسار الفقري وطائرة عمودي على محور المحمل.
2. كرات الدقة:كرات الصلب عالية الجودة تنقل الحمل بين الحلقات.
3. قفص:يمسح الكرات بشكل آمن للمنع الاتصال والاحتكاك ، والحفاظ على توزيع الشحوم الأمثل ، وتوجيه الكرات أثناء التشغيل. يمكن صنع الأقفاص من الصلب المضغوط أو النحاس المصنوع من البوليمرات القوية (مثل نظرة خاطفة).
4. الأختام/الدروع (اختياري):حماية من التلوث والاحتفاظ بالتشحيم. المتغيرات المختومة شائعة في البيئات الصعبة.
تعامل ACBBs أحادي الصفوف المحورية في اتجاه واحد في اتجاه واحد. يتم إنشاء مجموعات Duplex (DB: متتالية إلى الوراء ، DF: وجهاً لوجه ، DT: Tandem) عن طريق تثبيت محاملتين أو أكثر معًا للتعامل مع الأحمال واللحظات أو القوى المحورية ثنائية الاتجاه.

الخصائص الرئيسية ومزايا الأداء

سعة الحمل المحورية العالية:يتفوق في التطبيقات التي تهيمن عليها أحمال الدفع.
القدرة عالية السرعة:تتيح تصميم الهندسة الداخلية المحسنة وتصميمات القفص سرعات دوران أعلى بكثير مقارنة بمحامل الأسطوانة المدببة تحت أحمال محورية مماثلة.
صلابة عالية وصرقة:يوفر مقاومة ممتازة للانحراف والتشوه ، وخاصة تحت التحميل المسبق ، مما يضمن وضع المكون الدقيق.
احتكاك منخفض ودقة الجري:توفر الدرجات عالية الدقة عملية سلسة مع الحد الأدنى من عزم الدوران والاهتزاز.
خدمة الخدمة الطويلة:تحققت من خلال مواد عالية الجودة (على سبيل المثال ، الفولاذ النسيج الفراغي) ، والمعالجة الحرارية المتقدمة ، والتحكم الدقيق للتصنيع.
مرونة التثبيت:تتيح خيارات Duplexing حلولًا مصممة لتحميل وحظية ومتطلبات صلابة محددة.

التطبيقات والصناعات الأولية

تعتبر محامل كرة التلامس الزاوية مكونات أساسية عبر قطاعات متنوعة تتطلب السرعة والدقة ودعم الحمل المدمج:

صناعة الأدوات الآلية:مغزل من مراكز تصنيع CNC ، المطاحن ، المخارط (عالية السرعة ، الدقة).
السيارات:محاور العجلات (وخاصة في مجموعات الطباعة على الوجهين) ، والإرسال ، والشاحن التوربيني ، والمحركات الكهربائية ، وأنظمة التوجيه.
الطيران:ملحقات المحرك النفاثة ، نقل المروحية ، أنظمة التحكم.
انتقال الطاقة:علب التروس ، المحركات الكهربائية ، المولدات ، المضخات ، الضواغط.
الأتمتة الصناعية والروبوتات:المفاصل الآلية عالية الدقة ، الجداول الدوارة ، أنظمة الحركة الخطية.
المضخات والضواغط:مهاوي المكره ، مغزل ضاغط عالي السرعة.
معالجة المواد:أنظمة النقل التي تتطلب الدقة والسرعة.
الآلات الزراعية والبناء:علب التروس ، محركات النهائي حيث تتعايش السرعة والأحمال المحورية.

بيئة التطبيق

تؤدي ACBBs جيدًا بشكل استثنائي في بيئات متطلبة مختلفة ، بما في ذلك:

الآلات عالية السرعة:هندسة للاستقرار وتوليد حرارة منخفضة عند RPMs مرتفعة.
أنظمة تحديد المواقع الدقيقة:توفير الصلابة والدقة في أدوات الآلات والأتمتة.
التطبيقات ذات التوجه المحوري كبير:التعامل مع قوى الدفع أحادي الاتجاه المهيمنة بكفاءة.
درجات الحرارة المعتدلة إلى عالية التشغيل:مع أنظمة الشحوم أو التشحيم المناسبة. توجد المتغيرات المتخصصة للبيئات القاسية.
البيئات الملوثة نظيفة إلى تعتيم:باستخدام حلول ختم فعالة (أختام الاتصال ، أختام متاهة غير متصلة).

خاتمة

تمثل محامل كرة التلامس الزاوية لدينا قمة الأداء للتطبيقات التي تتطلب إدارة متزامنة من السرعات العالية ، والدفع المحوري الهائل ، والأحمال الشعاعية. مصممة بمواد دقيقة ، وتصميمات متقدمة ، ومراقبة صارمة للجودة ، وهي تقدم صلابة لا مثيل لها ، ودقة الدوران ، وعمر الخدمة الممتدة. ثق في ACBBS لدينا لتعزيز إنتاجية وكفاءة وموثوقية آلاتك الحرجة عبر عدد لا يحصى من الصناعات.
