فئة

32938

محمل الأسطوانة المدبب هو محمل عناصر التدحرج الدقيقة المصممة للتعامل مع الأحمال المحورية الشعاعية والثقيلة المفردة في وقت واحد. تعتبر هندسة المخروطية التي تحمل الاسم نفسه هي المفتاح ، مما يمكّنها من إدارة هذه الأحمال المشتركة ونقلها بكفاءة.

إرسال الطلب

تحمل الأسطوانة تفتق

ISO	32938
جوست	2007938
قطر التجويف	d	190 ملم
قطر خارج	D	260 ملم
عرض الخاتم الداخلي	B	45 ملم
عرض الخاتم الخارجي	C	34 ملم
العرض الكلي	T	45 ملم
تصنيف التحميل الديناميكي الأساسي	C	172 كيلو نيوتن
تصنيف الحمل الثابت الأساسي	C0	367 كيلو نيوتن
السرعة المرجعية		800 ص/دقيقة
الحد من السرعة		500 ص/دقيقة
وزن	7 كجم

بناء

يتكون محمل الأسطوانة القياسي المتراكم من أربعة مكونات رئيسية:

الخاتم الداخلي (المخروط):يتميز بسباق مخروطي.
الخاتم الخارجي (كوب):يتميز بمشاهدة سباق مخروطي زاوية مطابقة.
بكرات مدببة:بكرات مخروطية أرضية بدقة تتدحرج بين السباق الداخلية والخارجية. هم العناصر الأساسية للحمل.
قفص/التجنيب:مصنوعة عادة من الفولاذ المختوم أو البوليمر الهندسي. إنه يسير ويوجه البكرات بالتساوي ، مما يمنع الاتصال وضمان التشغيل السلس.

الخصائص الرئيسية

سعة التحميل المشتركة الاستثنائية:يسمح التصميم المدبب لهذه المحامل بحمل أحمال شعاعية كبيرة جنبًا إلى جنب مع الأحمال المحورية الثقيلة في اتجاه واحد.
مقاومة إزاحة محورية متفوقة:عند تركيبها في أزواج (عادةً ما تكون متتالية أو وجهاً لوجه) ، فإنها تقيد الإزاحة المحورية بين العمود والسكن ، مما يوفر موقعًا محوريًا دقيقًا.
مرونة التصميم والتصاعد:تتميز بحلقات داخلية وخارجية قابلة للفصل ، فإنها تسهل تسهيل التثبيت والإزالة والتعديل المسبق للحمل/التحميل المسبق. ضبط التحميل المسبق يعمل على تحسين الصلابة والعمر.
قابلية تطبيق واسعة:متوفر في سلسلة مختلفة من الحجم لاستيعاب احتياجات سعة الحمل المتنوعة.

التطبيقات النموذجية

تقدر قيمتها بقدرة الحمل القوية ودقة تحديد المواقع ، وتستخدم محامل الأسطوانة المدببة على نطاق واسع في التطبيقات الصعبة التي تنطوي على أحمال ثقيلة وصدمة ، مثل:

السيارات:الإرسال ، الفوارق ، محاور العجلات (غالبًا ما تستخدم في أزواج).
البناء/الزراعة:علب التروس ، المحاور ، ولفائف الدعم في الحفارات ، اللوادر ، الجرارات.
معدات التعدين:كسارات ، مطاحن الكرة ، أنظمة النقل.
المعدات المعدنية:لفة أعناق في المطاحن المتداول.
علب التروس التوربينات الرياح.
الآلات الصناعية:مخفضات التروس والمضخات وأنظمة القيادة الشاقة.

تعد محامل الأسطوانة المدببة الحل المثالي للدعم الدوراني الموثوق والفعال والدقيق في تطبيقات الآلات الحرجة.

الأخبار السابقة

22230 CW33

الأخبار التالية

22228 CW33

اتصل بنا

المنتجات ذات الصلة

23030 MBW33

يعد محمل الأسطوانة الكروية عبارة عن محمل عناصر مهندسة للغاية مصممة للتفوق في ظروف التشغيل الصعبة. ميزة تحديدها هي قدرتها على التحالف الذاتي. يعوض تلقائيًا عن اختلال الاختلال بين العمود والسكن ، الناجم عن أخطاء التثبيت أو انحراف العمود أو تسوية الأساس (عادة ما يصل إلى 1.5 درجة - 3 درجة). هذا…

اقرأ المزيد 🡥

NU330

المحامل الأسطوانية الأسطوانية هي محامل تدحرجت على وجه التحديد لاستيعاب الأحمال الشعاعية العالية. عناصر المتداول الرئيسية هي بكرات أسطوانية تتواصل خطية مع السباق. هذا التصميم يجعلها فعالة بشكل استثنائي في التعامل مع القوى الشعاعية النقية ، حيث تعمل كمكونات مهمة في مجموعة واسعة من التطبيقات الصناعية. قارن ...

اقرأ المزيد 🡥

6802 2RS

يعد محمل كرة الأخدود العميق أحد أكثر أنواع المحامل التي تستخدم على نطاق واسع. وهو يتألف من حلقة داخلية ، حلقة خارجية ، كرات فولاذية ، وقفص (أو مكونات ختم). تسمح سباق الأسرار العميقة على الحلقات الداخلية والخارجية بتحمل الأحمال الشعاعية والمحدودة ...

اقرأ المزيد 🡥

6914 2RS

اقرأ المزيد 🡥

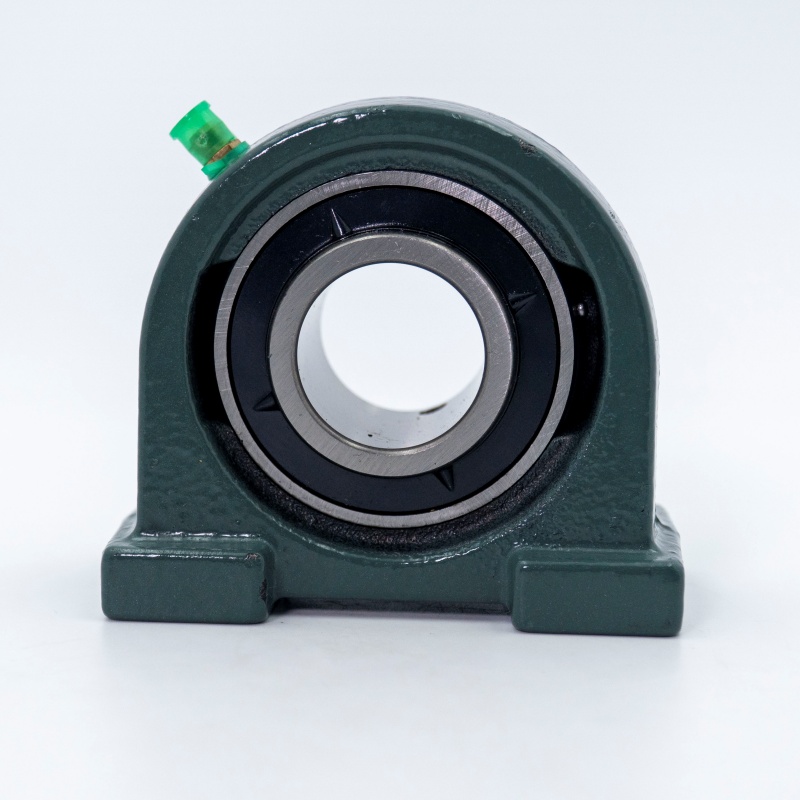

UCPA 211-33
