فئة
3202 ZZ
تعد محامل كرة التلامس المزدوجة للصف الزاوي نوعًا متخصصًا من المحمل المتداول يتميز بوجود صفان من كرات الصلب مرتبة بين أجرة السباق الداخلية والخارجية ، مع سباق السباق الإزاحة بالنسبة لبعضها البعض على طول محور تحمل. يؤدي هذا التصميم إلى تشكيل خط الاتصال بين الكرات وسباقات السباق زاوية (زاوية الاتصال) مع المستوى الشعاعي للمحمل. وجود زاوية الاتصال هذه هو مفتاح تمكين هذه المحامل دعم في وقت واحد الأحمال الشعاعية والمحورية. بالمقارنة مع محامل كرة التلامس الزاوية للصف المفرد ، يوفر تصميم الصف المزدوج قدرة على الحمل أعلى بكثير (وخاصة الأحمال المحورية) والصلابة.
محمل كرة ملامسة زاوي صف مزدوج
| ISO | 3202 ZZ | |
| جوست | 3056202 ZZ | |
| قطر التجويف | d | 15 ملم |
| قطر خارج | D | 35 ملم |
| عرض | B | 15.9 مم |
| تصنيف التحميل الديناميكي الأساسي | C | 6.72 كيلو نيوتن |
| تصنيف الحمل الثابت الأساسي | C0 | 4.08 كيلو نيوتن |
| السرعة المرجعية | 7200 ص/دقيقة | |
| الحد من السرعة | 10200 ص/دقيقة | |
| تحمل جماعي | 0.066 كجم | |
خصائص محامل كرة التلامس الزاوية المزدوجة
- سعة حمولة عالية:يزيد الصفين من الكرات بشكل كبير من سعة التحميل الشعاعي والمحوري (وخاصة ثنائية الاتجاه) للمحمل.
- صلابة عالية:يوفر بنية الصف المزدوج صلابة واستقرار فائقين تحت لحظات الانقلاب أو الأحمال المشتركة ، مما يوفر مقاومة أكبر للتشوه.
- دعم الحمل المحوري ثنائي الاتجاه:هذه هي أبرز ميزة من محامل كرة التلامس الزاوية المزدوجة. محمل واحد يمكن أن يدعم الأحمال المحورية من كلا الاتجاهين (على سبيل المثال ، اليسار واليمين) مع الحفاظ على دقة عالية وصلابة. ليست هناك حاجة لإقران محامل صف واحد لتحقيق دعم ثنائي الاتجاه.
- دقة عالية الجري:تم تصنيعها وفقًا لمعايير دقة عالية ، مما يضمن أداء دوران سلس ودقيق.
- الاكتئاب:على الرغم من وجود صفين من الكرات ، إلا أن تصميمها أكثر إحكاما من استخدام مجموعة من محامل صف واحد متتالية أو وجهاً لوجه ، مما يوفر مساحة للتصاعد.
- التثبيت المبسط:كوحدة متكاملة ، يكون التثبيت أبسط من محامل الصف المفرد المقترنة ويضمن حالة تصفية محددة مسبقًا أو حالة التحميل المسبق.
- تعديل التحميل المسبق:يتم تزويد العديد من محامل التلامس الزاوية ذات الصفوف المزدوجة القياسية مع التحميل المسبق الأمثل (الضوء أو المتوسط) للحصول على أفضل توازن بين الصلابة ، ودقة الجري ، وحياة الخدمة.
تصنيف محامل كرة التلامس الزاوية للصف المزدوج
- يتم تصنيف محامل كرة التلامس الزاوية المزدوجة في المقام الأول بناءً على زاوية التلامس وميزات التصميم:
- عن طريق زاوية الاتصال:
- زاوية الاتصال 15 °:التركيز على القدرة عالية السرعة ؛ مناسبة للأحمال المحورية المعتدلة ولكن المتطلبات عالية السرعة.
- 25 ° زاوية الاتصال (الأكثر شيوعًا):يوفر مزيجًا متوازنًا من سعة الحمل الشعاعي/المحوري ، والصلابة ، والسرعة ؛ النوع الأكثر استخداما على نطاق واسع.
- 30 درجة/40 درجة زاوية الاتصال:يركز على سعة الحمل المحوري والصلابة. مناسبة للأحمال المحورية في الغالب بسرعات أقل نسبيًا.
- عن طريق التصميم الهيكلي:
- النوع القياسي:الحلقة الخارجية الصلبة والحلقة الداخلية القابلة للفصل (غالبًا مع الشفاه أو الأضلاع). التصميم الأكثر شيوعا (على سبيل المثال ، 3300 ، 3200 سلسلة).
- نوع مختوم/محمي:مزودة بأختام مطاطية ملامسة (RS/2RS) أو الدروع غير الملامسة (ZZ/2Z) للبيئات التي تتطلب الحماية من الغبار أو الرطوبة أو الاحتفاظ بمواد التشحيم.
- الحلقة الخارجية ذات الحواف:يتميز الحلقة الخارجية بشفة لسهولة تحديد المواقع المحورية والتركيب المبسط.
- تجويف مدبب:يحتوي Ring Inner Ring على تجويف مدبب لضبط التصفية/التحميل المسبق عن طريق الإزاحة المحورية.
- تصميمات عالية/خاصة:مثل الحلقات الداخلية أو الخارجية المزدوجة (على سبيل المثال ، بعض تصاميم سلسلة 3200) ، تم تحسينها لتوزيع إجهاد التلامس لزيادة تعزيز سعة الحمل المحوري.
- حسب الحجم سلسلة:تم تصنيفها وفقًا لمعايير سلسلة Dimension ISO (على سبيل المثال ، 32 ، 33 سلسلة) ، مما يشير إلى عرض مختلف إلى نسب القطر.
- عن طريق زاوية الاتصال:
تطبيقات محامل كرة التلامس الزاوية المزدوجة
الاستفادة من صلابةهم عالية ودقة وقدرة على التعامل مع التوجه الثنائي الاتجاه ، يتم استخدام محامل كرة التلامس الزاوية المزدوجة على نطاق واسع في التطبيقات التي تتطلب الدعم للأحمال المشتركة (وخاصة قوى محورية ثنائية الاتجاه واللحظات المنقوشة) وتتطلب دقة دوران عالية. تشمل الأمثلة:
- مغزل أداة الآلة:محامل المغزل في المخارط ، وآلات الطحن ، وآلات الطحن ، وما إلى ذلك ، حيث تكون واحدة من أكثر التطبيقات انتشارًا.
- علب التروس:دعم مهاوي الإخراج في مخفضات التروس الكوكبية وصناديق التروس الصناعية (غالبًا ما تتطلب دفعًا محوريًا ودعم لحظة الإمالة).
- المضخات الصناعية:دعم رمح في مضخات الطرد المركزي ، ومضخات المسمار ، وما إلى ذلك ، معالجة الأحمال المحورية الشعاعية والثنائي الاتجاه.
- آلات البناء/الزراعية:مهاوي محرك ، حلقات سعة.
- آلات الطباعة:محامل الأسطوانة ، تتطلب عملية عالية وعملية ناعمة.
- آلات البلاستيك والمطاط:الدعم المسمار في البثق ، محامل لفة في التقويمات/الخلاطات.
- المشجعين/المنفخين:دعم الدوار في المعجبين عالية السرعة.
- السيارات:تطبيقات محدودة الأداء عالي الأداء (على سبيل المثال ، محامل إطلاق القابض المتطورة) ، ولكنها أقل شيوعًا من محامل التوصيل الواحد أو أربع نقاط بسبب قيود المساحة.
- مفاصل الروبوت.
ملحوظة: نحن نقدم مجموعة واسعة من محامل كرة التلامس الزاوية المزدوجة. يرجى الاتصال بنا لتحديد المحمل الأمثل لمتطلبات التطبيق الخاصة بك (حجم التحميل والاتجاه ، والسرعة ، ومتطلبات الدقة ، ومساحة التثبيت ، والظروف البيئية ، وما إلى ذلك).
اتصل بنا
المنتجات ذات الصلة
22313 CW33
يعد محمل الأسطوانة الكروية عبارة عن محمل عناصر مهندسة للغاية مصممة للتفوق في ظروف التشغيل الصعبة. ميزة تحديدها هي قدرتها على التحالف الذاتي. يعوض تلقائيًا عن اختلال الاختلال بين العمود والسكن ، الناجم عن أخطاء التثبيت أو انحراف العمود أو تسوية الأساس (عادة ما يصل إلى 1.5 درجة - 3 درجة). هذا…
32032
محمل الأسطوانة المدبب هو محمل عناصر التدحرج الدقيقة المصممة للتعامل مع الأحمال المحورية الشعاعية والثقيلة المفردة في وقت واحد. تعتبر هندسة المخروطية التي تحمل الاسم نفسه هي المفتاح ، مما يمكّنها من إدارة هذه الأحمال المشتركة ونقلها بكفاءة.

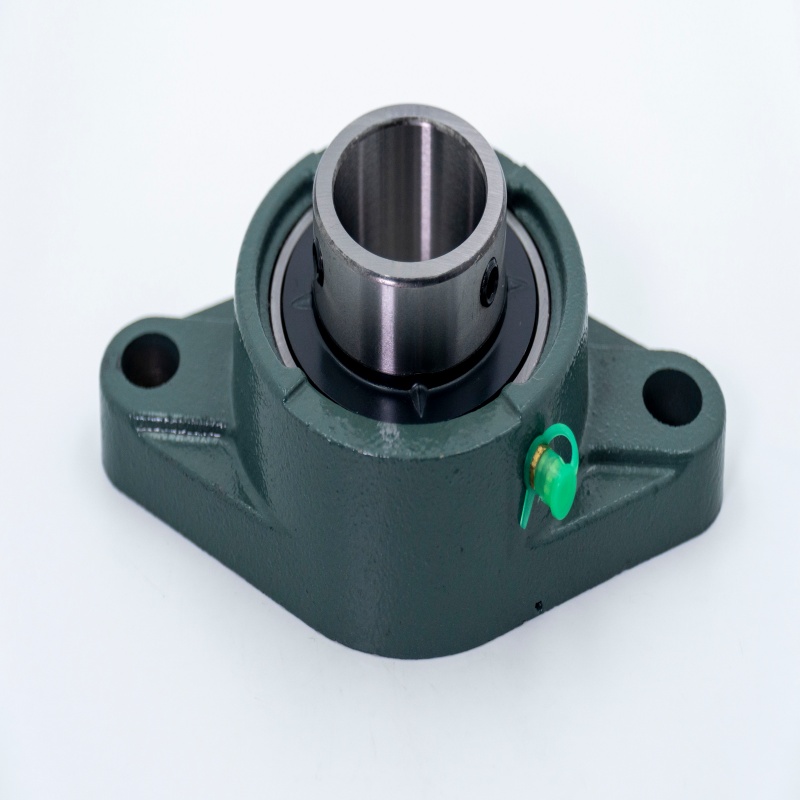

UCFL216-50
