فئة

1203

تبرز محاور الكرات المحاذاة ذاتية قدرتها الفريدة على التعويض تلقائيًا اختلال الزاوي بين العمود والسكن. يمكن أن ينبع هذا الاختلال من انحراف العمود أو أخطاء التثبيت أو تسوية الأساس. على عكس المحامل القياسية ، توفر الأنواع المحاذاة ذاتية مرونة تشغيلية أكبر ، مما يقلل من تركيزات الإجهاد التي تؤدي إلى فشل سابق لأوانه في التطبيقات الصعبة.

إرسال الطلب

تحمل الكرة المحاذاة الذاتية

ISO	1203
جوست	1203
قطر التجويف	d	17 ملم
قطر خارج	D	40 ملم
عرض	B	12 ملم
تصنيف التحميل الديناميكي الأساسي	C	4.74 كيلو نيوتن
تصنيف الحمل الثابت الأساسي	C0	1.2 كيلو نيوتن
تحمل جماعي	0.073 كجم

بناء

تتميز هذه المحامل بتصميم مميز للمسار المزدوج:
- صفين من الكرات:إرشاد داخل أ السباق الكروي تشكل في الحلقة الخارجية. هذا السطح الكروي هو مفتاح القدرة على التحالف الذاتي.
- الخاتم الداخلي:يحتوي على اثنين من السباقين العميقين للأشعة الغزيرة لاستيعاب الكرات.
- قفص:عادةً ما يكون مصنوعًا من الفولاذ المضغوط أو البوليمر المعزز ، فإنه يفصل ويضع الكرات بشكل فعال للدوران السلس في ظروف محاذاة متفاوتة. يمكّن هذا البناء الحلقة الداخلية والكرات والقفص للمحور بالنسبة للحلقة الخارجية الكروية ، مما يتيح تصحيح المحاذاة.

الخصائص والمزايا الرئيسية

التحديد الذاتي التلقائي:يمكن أن يتسامح مع اختلال الزاوي عادة ما يصل إلى 5 إلى 3 درجات (اعتمادًا على الحجم/التصميم) ، مما يقلل بشكل كبير من الإجهاد على مكونات تحمل والهياكل المجاورة.
انخفاض الاحتكاك والارتداء:إن التعويض عن اختلال الاختلال يقلل من الاحتكاك وتوزيع الحمل غير المتكافئ ، مما يؤدي إلى انخفاض درجات حرارة التشغيل وعمر الخدمة الأطول.
أداء عالي السرعة:قادرة على التعامل مع سرعات الدوران العالية بسبب تصميم محمل الكرة والهندسة الداخلية المحسنة.
المتانة:تم تصميمه لتحمل الظروف الصعبة مثل المعتدل أحمال الاهتزاز والصدمة.
قابلية التبادل:غالبًا ما يكون قابلاً للتبديل أبعادًا مع محامل كرات الأخدود العميقة القياسية ، مما يؤدي إلى تبسيط الترقيات التي يكون فيها الاختلال مشكلة.

التطبيقات النموذجية: الصناعات والبيئات

تعتبر محاور الكرات المحاذاة ذاتية حيوية أينما كان انحراف العمود ، أو عدم دقة التثبيت ، أو الاستقرار الهيكلي قد يحدث:

معالجة المواد:أنظمة النقل ، مصاعد دلو ، ناقلات المسمار (التعامل مع الغبار ، الحطام ، الأحمال المختلفة).
آلات الزراعة والزراعة:الجرارات ، يجمع بين ، الحصاد (يتعرض للأوساخ ، الرطوبة ، الاهتزاز ، والصدمة).
التهوية والتعامل مع الهواء:المشجعين ، المنفحات ، أنظمة HVAC (تعمل بسرعات متوسطة إلى عالية).
عمود القيادة الصناعية:لا سيما في الإعدادات ذات المحمل المتعددة تدعم عرضة للاختلاف.
خارج الطريق والبناء:المعدات المتنقلة التي تعمل على تضاريس غير متساوية.
صناعات العمليات:الخلاطات ، المحرضين.
آلات النسيج:الأقسام التي تتطلب التسامح مع انحراف العمود.

يتفوقون في البيئات التي تمثل غبارًا معتدلًا ورطوبة واهتزازًا ودرجات حرارة متفاوتة. قدرتهم على ضبط تلقائيا يجعلها لا غنى عنها عندما لا يمكن ضمان محاذاة العمود الدقيقة أو التحولات أثناء التشغيل. يتم تصنيع معايير كرة محاذاة [Yueheng] الأداء الفائق ، المتانة الموسعة ، وتقليل التوقف عن الصيانة لآلاتك الحرجة.

الأخبار السابقة

1204

الأخبار التالية

UCT215-45

اتصل بنا

المنتجات ذات الصلة

UCFB209-26

تشير محامل Series UC إلى وحدات محمل كرة وسادة مستخدمة على نطاق واسع مع أحواض محول. في قلبها ، يوجد محمل كرة عميق للأخدود يضم قطرًا خارجيًا كرويًا (SPB) مصمم لتناسب التجويف الكروي المتطابق لسكن الحديد الزهر. التمسك بالأبعاد المتري ، هذه السلسلة هي ...

اقرأ المزيد 🡥

N2230

المحامل الأسطوانية الأسطوانية هي محامل تدحرجت على وجه التحديد لاستيعاب الأحمال الشعاعية العالية. عناصر المتداول الرئيسية هي بكرات أسطوانية تتواصل خطية مع السباق. هذا التصميم يجعلها فعالة بشكل استثنائي في التعامل مع القوى الشعاعية النقية ، حيث تعمل كمكونات مهمة في مجموعة واسعة من التطبيقات الصناعية. قارن ...

اقرأ المزيد 🡥

UCPA 205-14

اقرأ المزيد 🡥

6901

يعد محمل كرة الأخدود العميق أحد أكثر أنواع المحامل التي تستخدم على نطاق واسع. وهو يتألف من حلقة داخلية ، حلقة خارجية ، كرات فولاذية ، وقفص (أو مكونات ختم). تسمح سباق الأسرار العميقة على الحلقات الداخلية والخارجية بتحمل الأحمال الشعاعية والمحدودة ...

اقرأ المزيد 🡥

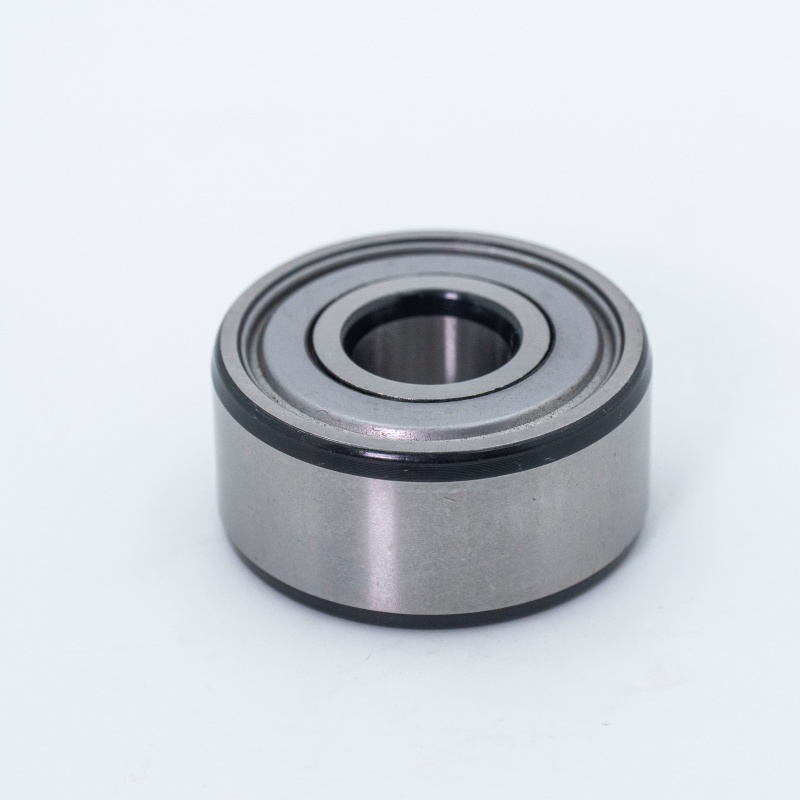

3306 ZZ

تعتبر محامل كرة التلامس المزدوجة للصف الزاوي نوعًا متخصصًا من المحمل المتداول يتميز بوجود صفين من الكرات الفولاذية مرتبة بين الطرق الداخلية والخارجية الخارجي ، مع إزاحة سباق السباق بالنسبة لبعضها البعض على طول محور المحمل. يتسبب هذا التصميم في خط الاتصال بين الكرات وأرصاف السباق ...

اقرأ المزيد 🡥

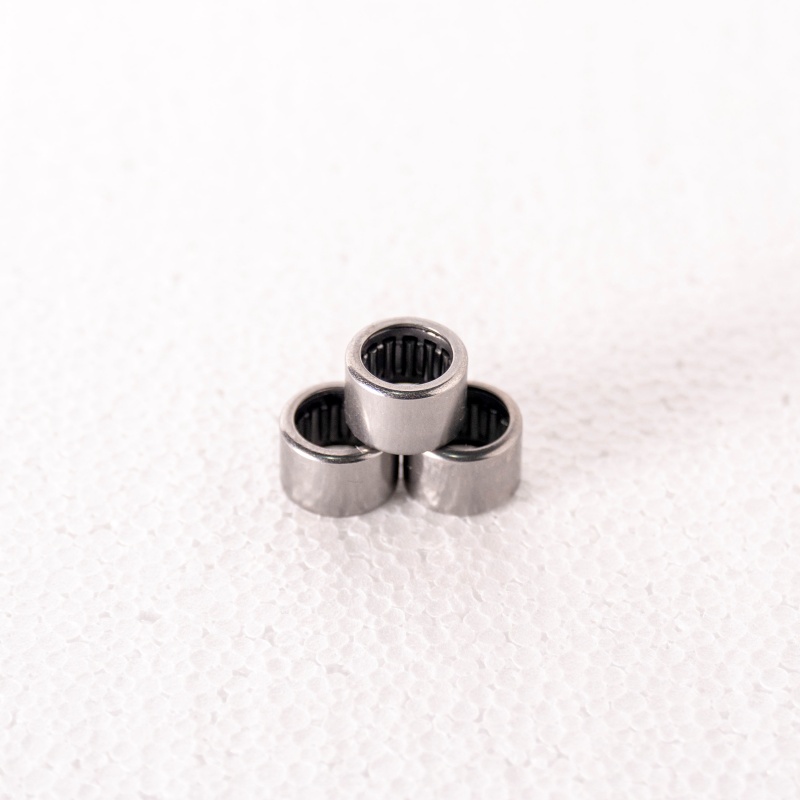

Na4919
